„Compact"-Laser-Strahlstabilisierung
Kurzanleitung
Der erste Detektor sollte möglichst nah am zweiten Aktuator stehen. Auf
diese Weise kann er die Position auf dem Aktuator-Spiegel fixieren. Falls
Sie nur wenig Platz zur Verfügung haben, können Sie die Spiegelober-
fläche mittels einer Linse auf den Detektor abbilden.
4.2. Anschließen der Kabel

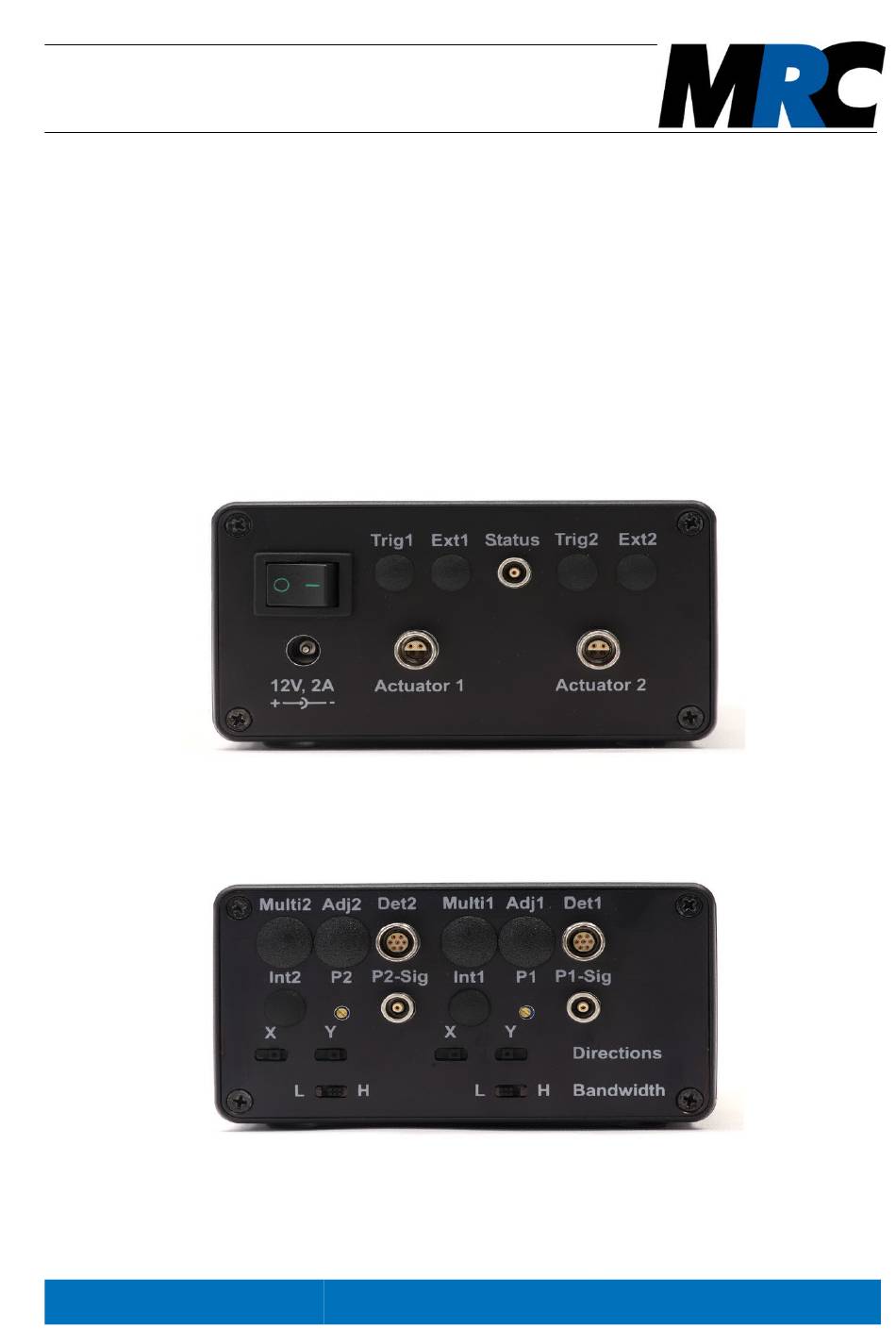

Die Abbildungen 1 und 2 zeigen die Seitenplatten des Controllers mit den
Anschlüssen für die Aktuatoren, das Netzteil und die Detektoren.
Abbildung 1: Einschalter, Netzteil-Anschluss
und Ausgangsbuchsen links
Abbildung 2: Eingangsbuchsen, P-Faktor-
Einstellung und Schalter rechts
