Sfp-Transceiver; Gbic-Ethernetports In Glasfasertechnik - Siemens RUGGEDCOM RSG2300PF Montagehandbuch

1
1
2

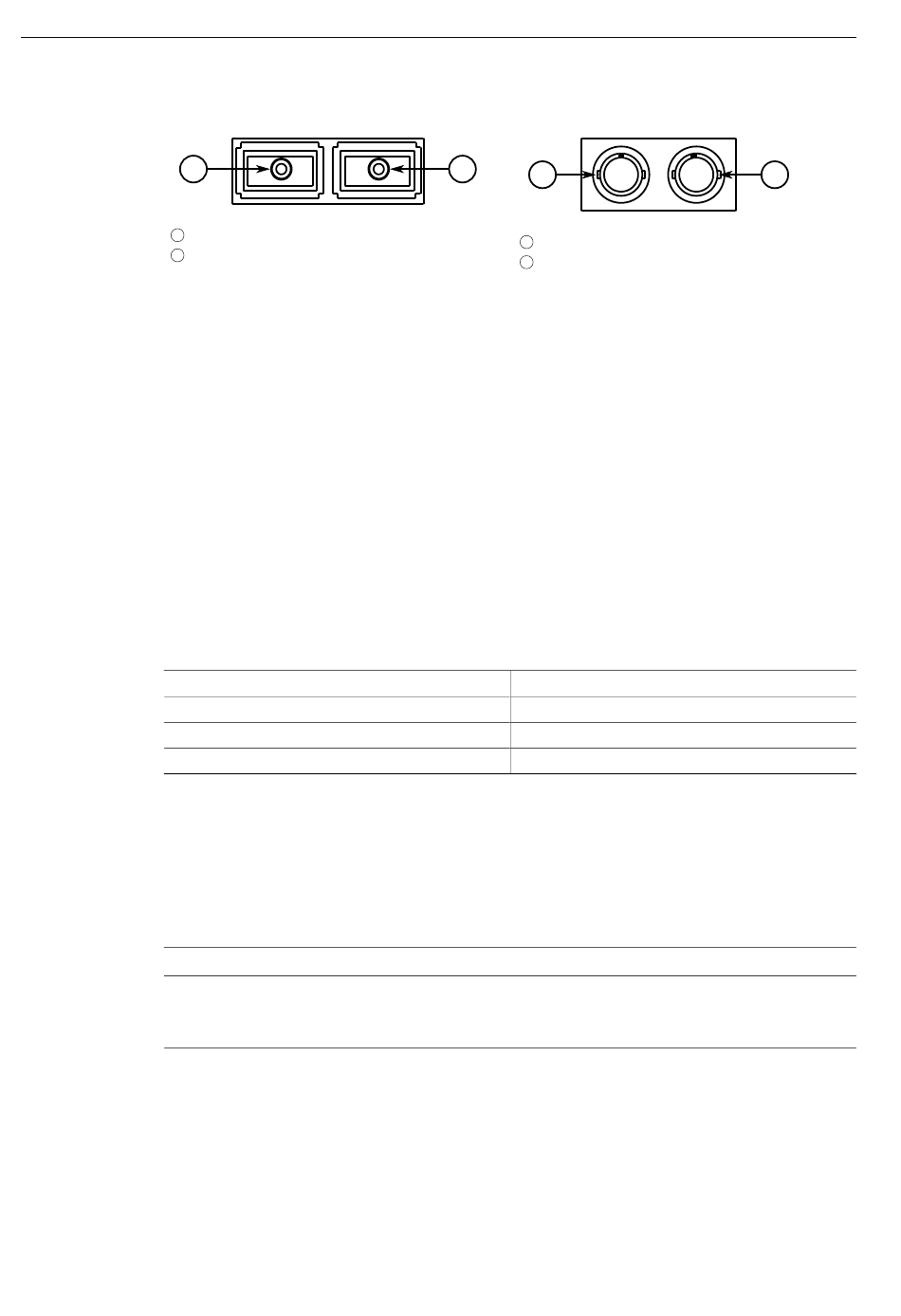

Abbildung 4.7
Technische Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik finden Sie in
"Technische Daten für Ethernet-Ports in Glasfasertechnik (Seite
4.4

SFP-Transceiver

Der RUGGEDCOM RSG2300PF unterstützt bis zu zwei Buchsen für SFP-Transceiver
(kleine standardisierte Module für Netzwerkverbindungen), die mit zahlreichen der
bei Siemens erhältlichen SFP-Transceiver kompatibel sind.
LEDs
An jeder der Buchsen befindet sich eine LED, die den Verbindungsstatus der Buchsen
anzeigt.
Gelb (dauerhaft leuchtend)
Gelb (blinkend)
Aus
Kompatible SFP-Transceiver
Weitere Informationen über die mit dem RUGGEDCOM RSG2300PF kompatiblen
Transceiver sowie Anweisungen für Bestellung und Einbau/Ausbau finden Sie im
RUGGEDCOM Katalog SFP-Transceiver [https://support.industry.siemens.com/cs/ca/
en/view/109482309].
WICHTIG
Verwenden Sie nur SFP-Transceiver, die von Siemens für RUGGEDCOM -Produkte
freigegeben sind. Siemens haftet nicht für Leistungsprobleme, die vollständig oder
teilweise auf Fremdkomponenten zurückzuführen sind.
4.5

GBIC-Ethernetports in Glasfasertechnik

GBIC-Ethernetports (Gigabit Interface Converter) in Glasfasertechnik sind mit den
Steckverbindern SC (Standard oder Subscriber Connector) verfügbar.
RUGGEDCOM RSG2300PF
Montagehandbuch, 04/2021, C79000-G8900-1348-09
Tx-Steckverbinder
Rx-Steckverbinder
SC-Port
Zustand
2
1
Tx-Steckverbinder
1
Rx-Steckverbinder
2
Abbildung 4.8
Verbindung hergestellt
Aktivität
Keine Verbindung erkannt
Kommunikationsports
4.4 SFP-Transceiver
2
ST-Port
33)".
Beschreibung
