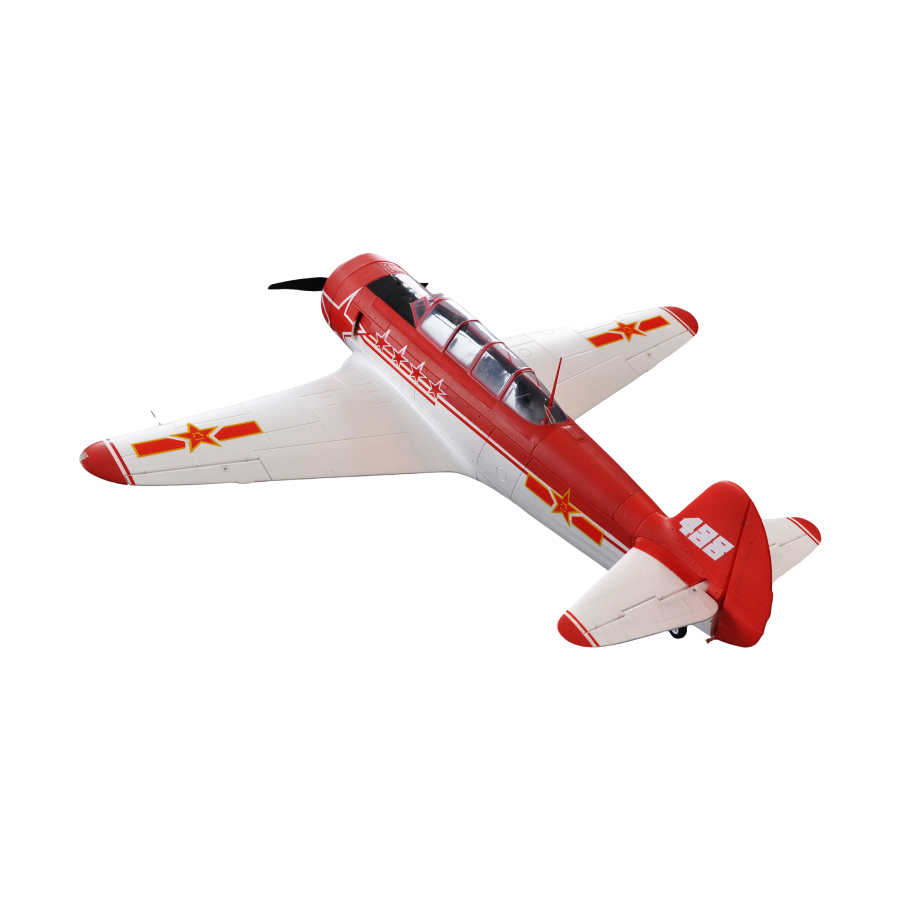

Amewi AMXFlight YAK 11 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Amewi Anleitungen
  4. Spielzeuge
  5. AMXFlight YAK 11
  6. Bedienungsanleitung

Amewi AMXFlight YAK 11 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

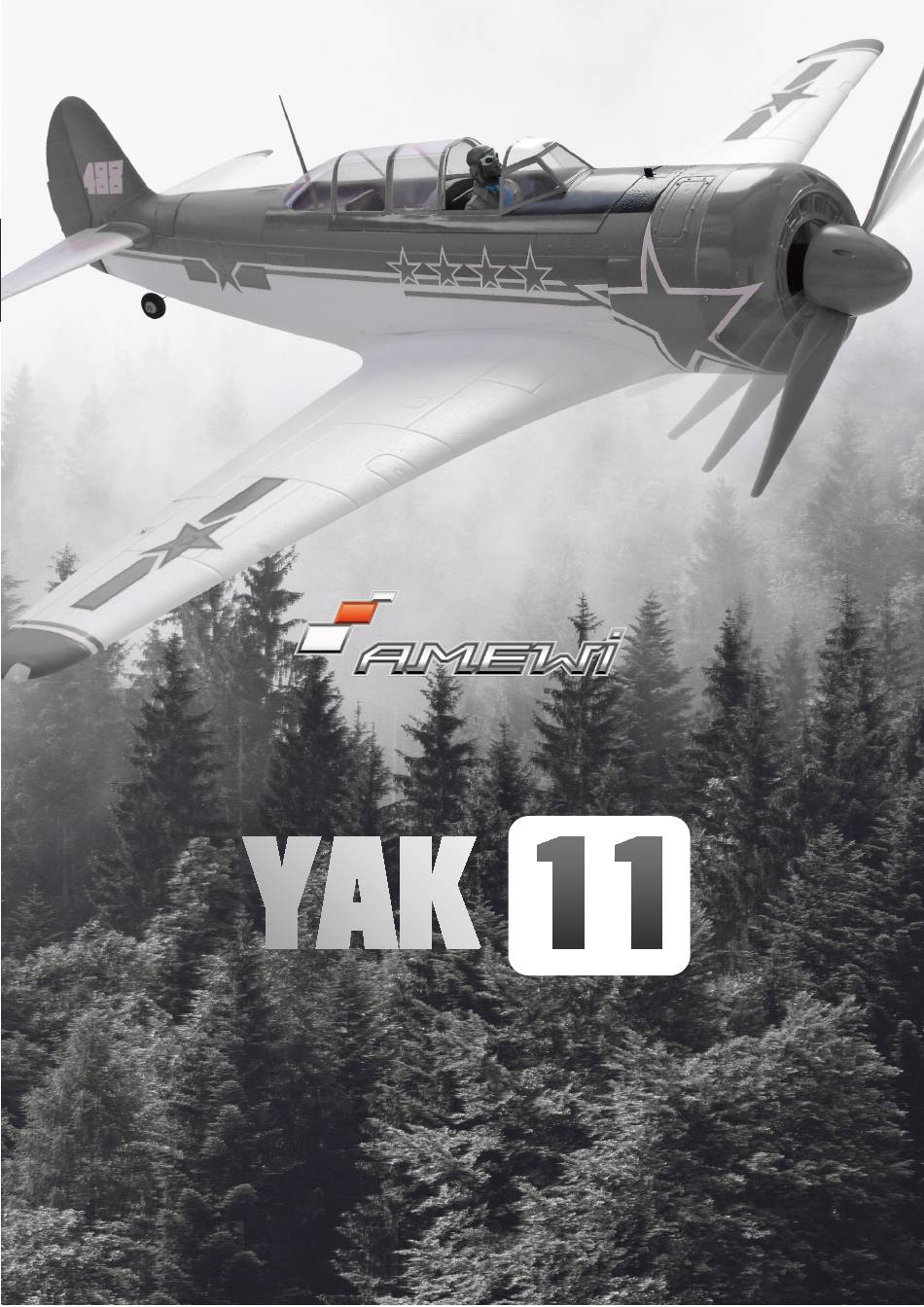

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11
AMXFlight
BEDIENUNGSANLEITUNG / MANUAL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amewi AMXFlight YAK 11

Inhaltszusammenfassung für Amewi AMXFlight YAK 11

  • Seite 1 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 AMXFlight BEDIENUNGSANLEITUNG / MANUAL...
  • Seite 2 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 Herzlich willkommen bei Amewi AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 6.000 Artikel. Dazu gehören vor allem ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.

  • Seite 3: Hinweise Zur Konformität

    Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED) entspricht.

  • Seite 4: Entsorgungshinweise

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 ENTSORGUNGSHINWEISE Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

  • Seite 5: Über Unangemessene Verwendung Des Produkts

    Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten oder verändern es in jedweder Art außerhalb der von der Amewi Trade e.K. vorgegebenen Anweisungen. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. Es ist unerlässlich, dass Sie alle Anleitungen und Warnungen in diesem Handbuch vor dem Zusammenbau, der Einrichtung oder der Inbetriebnahme lesen und diese befolgen, um eine korrekte Bedienung zu gewährleisten und Schäden bzw.

  • Seite 6: Vorsichtsmassnahmen

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 VORSICHTSMASSNAHMEN Bitte lesen Sie die folgenden Sicherheitsinformationen bevor Sie das Modell benutzen. Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese • irreparabel beschädigt werden. Bitte nutzen Sie das Modell nicht in einer Umgebung, die Sie nicht einsehen können.

  • Seite 7: Technische Daten

    APC 17 x 10“ Spinner: 86mm BENÖTIGTES ZUBEHÖR 6S LiPo Akku 5000mAh Kompatibles LiPo Ladegerät Fernsteuerung mit 6 Kanälen: Empfänger mit mindestens 6 Kanälen Sekundenkleber Aktivator Schraubensicherungslack Kabelbinder Klebeband Klettband Werkzeug Stabilisierungssystem (optional) amewi.com +49 180 5009821 (Festnetz 14Ct/Min, Mobil max. 42Ct/Min)

  • Seite 8: Montage Der Tragflächen

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 VORWORT Herzlichen Glückwunsch zum Erwerb der Jakowlew Yak-11 von Amewi. Es handelt sich um eine vorbildgetreue Nachbildung der zweisitzigen sowjetischen Schulungsmaschine in geschäumter Bauweise. Das Modell ist aufgrund der hohen Vorfertigung nach wenigen Arbeitsschritten fertiggestellt. Zum Lieferumfang gehört neben dem Motor (5052-410KV) ein 80A-BEC-Regler von Hobbywing sowie 6 Servos und ein elektrisches Einziehfahrwerk - bitte versuchen Sie dieses in keinem Falle mit der Hand und unter Krafteinsatz auszufahren;...
  • Seite 9 Ruder - ganz außen Servo - zweites Loch von außen Überprüfen Sie die Schraubverbindungen der Landeklappen- Anlenkung wie zuvor beschrieben. Fahren Sie die Servos der Landeklappen über einen Servotester in eine 45°-Stellung (zur Endleiste). amewi.com +49 180 5009821 (Festnetz 14Ct/Min, Mobil max. 42Ct/Min)

  • Seite 10: Montage Des Rumpfes

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 Nun muss die Länge der Gestänge angepasst werden, sodass die Landeklappen in dieser Position komplett eingefahren sind. Einhängposition der LK-Gestänge: Ruder - ganz außen Servo - zweites Loch von außen Montieren Sie im letzten Schritt das Staurohr an der Tragfläche.
  • Seite 11 Stecken Sie Höhen- und Seitenleitwerk wie abgebildet zusammen. Stecken Sie die Leitwerke anschließend auf den Rumpf. Verschrauben Sie die Leitwerke nun mit dem Rumpf. Verschrauben Sie ebenfalls das Seitenruder an der Unterseite mit dem Rumpf. amewi.com +49 180 5009821 (Festnetz 14Ct/Min, Mobil max. 42Ct/Min)
  • Seite 12 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 Verbinden Sie die Steuergestänge von Höhen- und Seitenruder mit den Ruderflächen. Die Längen des Gestänges sollte nun exakt angepasst werden, bis sich beide Ruderflächen in Neutralstellung befinden. Das Gestänge muss am Ruderhorn (Höhenruder) ganz außen eingehängt werden.
  • Seite 13 Modell sehr gut mit dem 3X Wing Control Kreisel von Dymond harmoniert. Die Kreiselempfindlichkeiten können für alle 3 Achsen hierbei auf „12-Uhr-Position“ eingestellt werden, ohne dass sich das Modell im Flug aufschwingt. amewi.com +49 180 5009821 (Festnetz 14Ct/Min, Mobil max. 42Ct/Min)
  • Seite 14 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 Verbinden Sie im letzten Schritt die Servokabel der Tragfläche mit den zuvor beschriebenen Patchkabeln. Verschrauben Sie anschließend die Tragfläche mit dem Rumpf (4x). Der Schwerpunkt wird bei einem Tiefdecker auf der Oberseite der Tragfläche gemessen, das Modell muss sich hierzu in Rückenlage befinden.

  • Seite 15: Einstellwerte Ruderausschläge

    110 – 115mm hinter der Tragflächen Vorderkante EINSTELLWERTE RUDERAUSSCHLÄGE Funktion Normal Start Landung Querruder:  25mm /  25mm Höhenruder:  15mm /  15mm Seitenruder:  30mm /  30mm 60°, Tiefenruder – 1mm Landeklappen: 20° amewi.com +49 180 5009821 (Festnetz 14Ct/Min, Mobil max. 42Ct/Min)
  • Seite 16 700 specialist dealer and online retailers across Europe. The company AMEWI Trade e.K. is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty cases.
  • Seite 17 This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED).
  • Seite 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 DISPOSAL The company AMEWI is registered below the WEEE Reg. Nr. DE93834722 at the foundation EAR and recycles all used electronic parts properly. Electric and electronical products are not allowed to put in household garbage.

  • Seite 19: Important Notice

    Do not use with incompatible components or alter this product in any way outside of the instructions provided by Amewi Trade e.K. This manual contains instructions for safety, operation, and maintenance. It is essential to read and follow all the instructions and warnings in the manual, prior to assembly, setup, or use, to operate correctly and avoid damage or serious injury.
  • Seite 20 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 PRECAUTIONS Please read the following safety information before using the model! Please do not use the model in rain, snow, or thunderstorms. If liquid gets into the electronics, it can be irreparably damaged. • Please do not use the model in an environment that you cannot see.

  • Seite 21: Required Accessories

    Spinner: 86mm REQUIRED ACCESSORIES 6S LiPo Battery 5000mAh LiPo Charger Transmitter with 6-channel min.: Receiver with 6-channel min. Glue Activator Thread locker Cable tires Duct tape Velcro Tools 3X Gyro (optional) amewi.com +49 180 5009821 (Landline 14Ct/Min, Mobile max. 42Ct/Min)
  • Seite 22 PREFACE Congratulation on your purchase of the Yakovlev Yak-11 from Amewi. This represents a faithful reproduction of the two-seater Soviet training aircraft in foamed design. The model can be completed in just a few work steps thanks to its high level of prefabrication.
  • Seite 23 Servo - second hole from outside Check the screw connections of the landing flap linkage as described above. Move the servos of the landing flaps using a servo-tester into a 45° position (to the end strip). amewi.com +49 180 5009821 (Landline 14Ct/Min, Mobile max. 42Ct/Min)
  • Seite 24 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 The linkage length now must be adjusted, so that the landing flaps are fully retracted in this position. Hook-in position of the landing flap linkage: Rudder - outermost Servo - second hole from outside In the last step, mount the Pitot tube on the wing.
  • Seite 25 Assemble the horizontal and vertical tail as shown. Then place the tail assemblies on the fuselage. Now screw the tail assemblies to the fuselage. Also screw the yaw rubber on the underside of the fuselage. amewi.com +49 180 5009821 (Landline 14Ct/Min, Mobile max. 42Ct/Min)
  • Seite 26 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 Connect the control linkages of the pitch elevator and yaw rudder to the rudder areas. The linkage lengths should now be adjusted exactly until both rudder areas are in the neutral position. The linkage must be hooked in fully outside at the ruder horn (pitch elevator).
  • Seite 27 Our tests have revealed that the model harmonises very well with the 3X Wing Control gyroscope from Dymond. The gyroscope sensitivities can be set to the “12 o’clock position” for all 3 axes here, without the model soaring in flight. amewi.com +49 180 5009821 (Landline 14Ct/Min, Mobile max. 42Ct/Min)

  • Seite 28: Center Of Gravity (Cg)

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 In the last step, connect the servo-cables of the wing to the patch cables described above. Then screw the wing to the fuselage (4x). The centre of gravity is measured on the top of the wing in the case of a low-wing aircraft;...
  • Seite 29 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL YAK 11 SETTINGS Function Normal Start Landing Aileron:  25mm /  25mm Elevator:  15mm /  15mm Rudder:  30mm /  30mm 60°, depth control – 1mm Flaps: 20° amewi.com +49 180 5009821 (Landline 14Ct/Min, Mobile max. 42Ct/Min)
