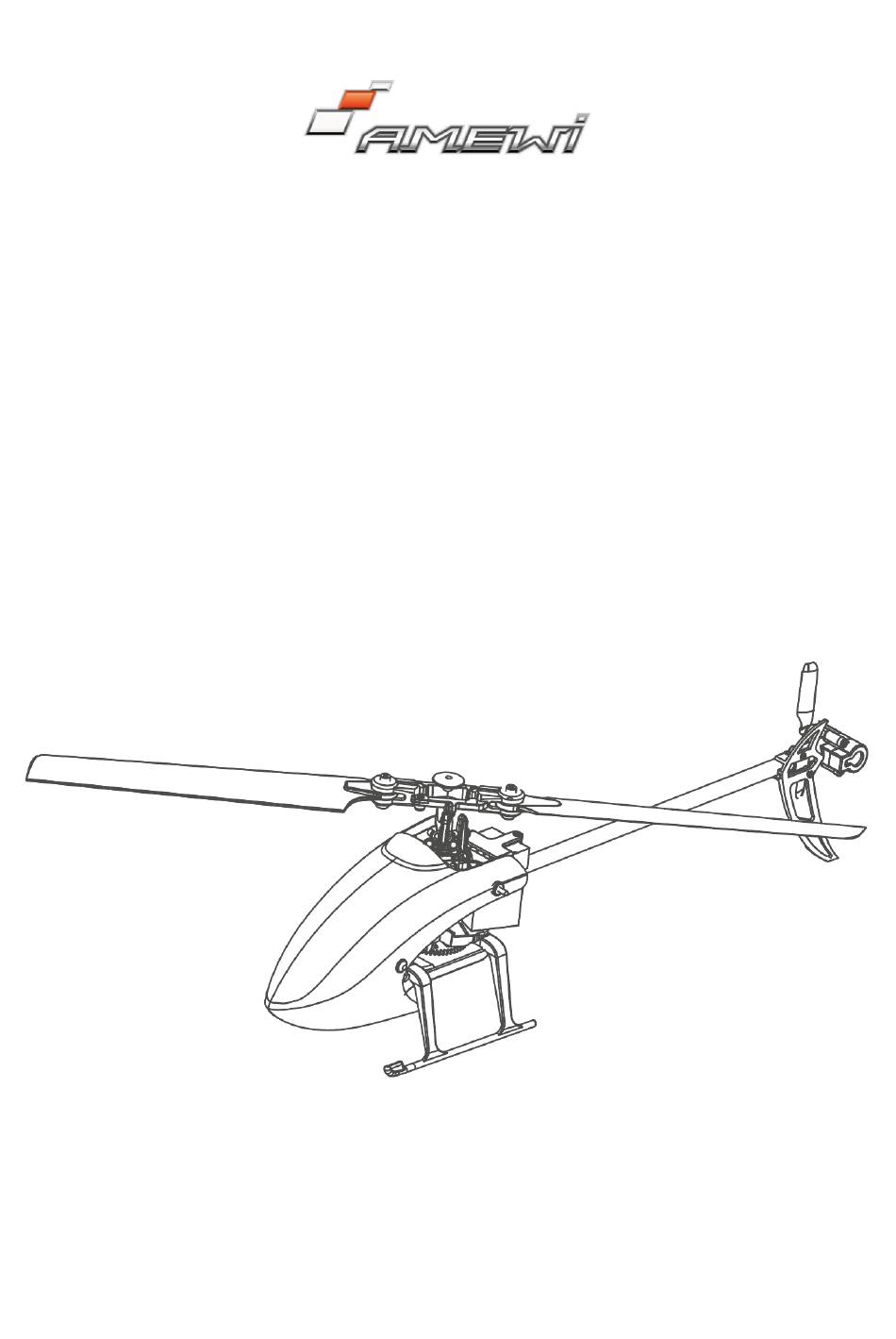

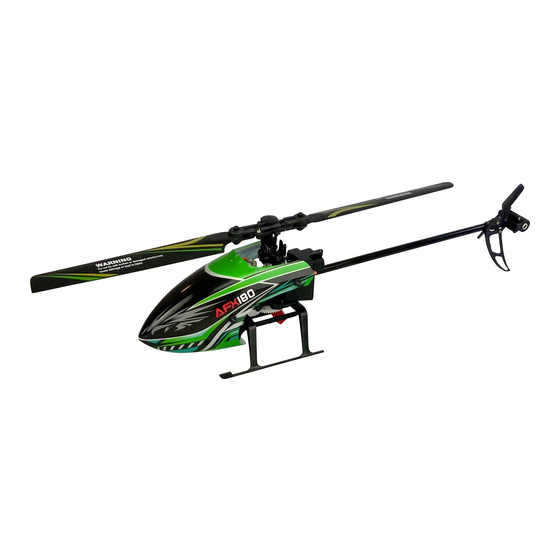

- Seite 1 AFX180 SINGLE ROTOR HELIKOPTER SINGLE ROTOR HELICOPTER Art.-Nr. | Item No. 2531 4 BEDIENUNGSANLEITUNG / MANUAL...
- Seite 2 Welcome to Amewi AMEWI TRADE e.K. is a young, internationally active import and wholesale company in the field of RC model making and toys, based in Borchen near Paderborn. Our product range includes over 6,000 items. This includes, above all, remote-controlled car, helicopter, boat and tank models as well as a wide range of accessories and all the necessary spare parts.
-
Seite 3: Sicherheits- Und Gefahrenhinweise
Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma AMEWI Trade e.K. erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED) entspricht. - Seite 4 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 ENTSORGUNGSHINWEISE Die Firma AMEWI Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
- Seite 5 This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED).
- Seite 6 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 DISPOSAL The company AMEWI is registered below the WEEE Reg. Nr. DE93834722 at the foundation EAR and recycles all used electronic parts properly. Electric and electronical products are not allowed to put in household garbage.
-
Seite 7: Über Unangemessene Verwendung Des Produkts
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 VIELEN DANK Vielen Dank für den Kauf des AFX180 Helikopters. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. WARNUNG Dieser ferngesteuerte Helikopter ist kein Spielzeug. Er besteht aus vielen Kleinteilen, hochwertiger Technik und ist nicht •... -
Seite 8: Vorsichtsmassnahmen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 VORSICHTSMASSNAHMEN Bitte lesen Sie die folgenden Sicherheitsinformationen bevor Sie das Modell benutzen. Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese • irreparabel beschädigt werden. - Seite 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 THANK YOU Thank you for purchasing the AFX180 helicopter. Please read the operating instructions carefully and keep them for future reference. WARNING This remote-controlled helicopter is not a toy. It consists of many small parts, high-quality technology and is not suitable for •...
- Seite 10 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 PRECAUTIONS Please read the following safety information before using the model.. Please do not use the model in rain, snow or thunderstorms. If liquid gets into the electronics, it can be irreparably damaged.. • Please do not use the model in an environment that you cannot see..
- Seite 11 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 ITEM LIST LIEFERUMFANG / Parts Quantity Nr. / . Teile / Menge / Manual Anleitung / Helicopter Helikopter / Transmitter Fernsteuerung / Ladegerät / Charger Battery Li-Po 7,4V 700mAh 20C Akku LiPo 7,4V 700mAh 20C /...
-
Seite 12: Technische Daten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 SPECIFICATIONS TECHNISCHE DATEN / English Deutsch Parameter Length Länge 345mm Height Höhe 108mm Weight Gewicht 131g Length of Main Propeller Länge Hauptrotor 320mm Width of Landing gear Breite Landegestell 62mm Battery Specifications Akku Spezifikationen 7,4V 700mAh 20C... -
Seite 13: Akku Laden
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 BATTERY CHARGING AKKU LADEN / 1. Schließen Sie den USB-Adapter an einem USB-Netzteil oder einer USB-Buchse an einem PC oder Laptop an. Die rote LED beginnt zu blinken. 2. Schließen Sie den LiPo Akku mit dem Balance Stecker an der Ladebuchse an, die rote LED leuchtet dauerhaft. Der Ladevorgang hat begonnen. -
Seite 14: Sender & Empfänger Binden / Binding Transmitter & Receiver
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 1. Make sure that there are full batteries in the transmitter and that the flight battery is fully charged. 2. Make sure that the throttle control is in the lowest position before switching on the transmitter. -
Seite 15: Schwebe Einstellung / Hover Setting
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 HOVER SETTING SCHWEBE EINSTELLUNG / Der Helikopter wurde vor dem Verlassen der Fabrik, komplett eingestellt. Falls er den Schwebemodus nicht zufriedenstellend ausführt, führen Sie folgende Schritte aus. 1. Schalten Sie den Sender und das Modell ein. Bringen Sie das Modell auf eine Höhe von ca. 1,5m. -
Seite 16: Steuerung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 CONTROLS STEUERUNG / Wenn Sie noch nicht mit der Steuerung des Helikopters vertraut sind, nehmen Sie sich ein paar Minuten Zeit, um sich damit auseinanderzusetzen. Starten Sie erst dann Ihren Erstflug. If you are not familiar with the control of the helicopter, take a few minutes to familiarize yourself with them. Only then you should start your first flight. -
Seite 17: Initial Flight
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 Rollen – Links – Rechts / Roll – Left – Right Links Rechts Left Right Left sideward Right sidewart Links seitlich / Rechts seitlich / INITIAL FLIGHT ERSTFLUG / 1. Stellen Sie den Helikopter auf den Boden. Achten Sie darauf, dass das Heck in Ihre Richtung zeigt. - Seite 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 RIGHT HAND THROTTLE GAS RECHTS / MODE 1 Forward Throttle Vorwärts / Gas / Links drehen / Rechts drehen / Links rollen / Rechts rollen / Left rotation Right rotation Left sideward Right sideward Rückwärts /...
-
Seite 19: Empfänger
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 RECEIVER EMPFÄNGER / Main Motor Hauptmotor / Tail Motor Heckmotor / Servo Nick Servo Roll EXPLODED VIEW EXPLOSIONSZEICHNUNG /... - Seite 20 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX180 Name eng. Name dt. Rotor Head Rotorkopf Horizontal Axle Horizontale Achse Rotor Clip Set Rotorblatthalter Rotor Rotoren Links Verbindungsschellen Swash plate Taumelscheibe Lower link Anlenkung Servo Servo Spindle Spindel Servo Mount Servohalterung Main Motor Hauptmotor...
