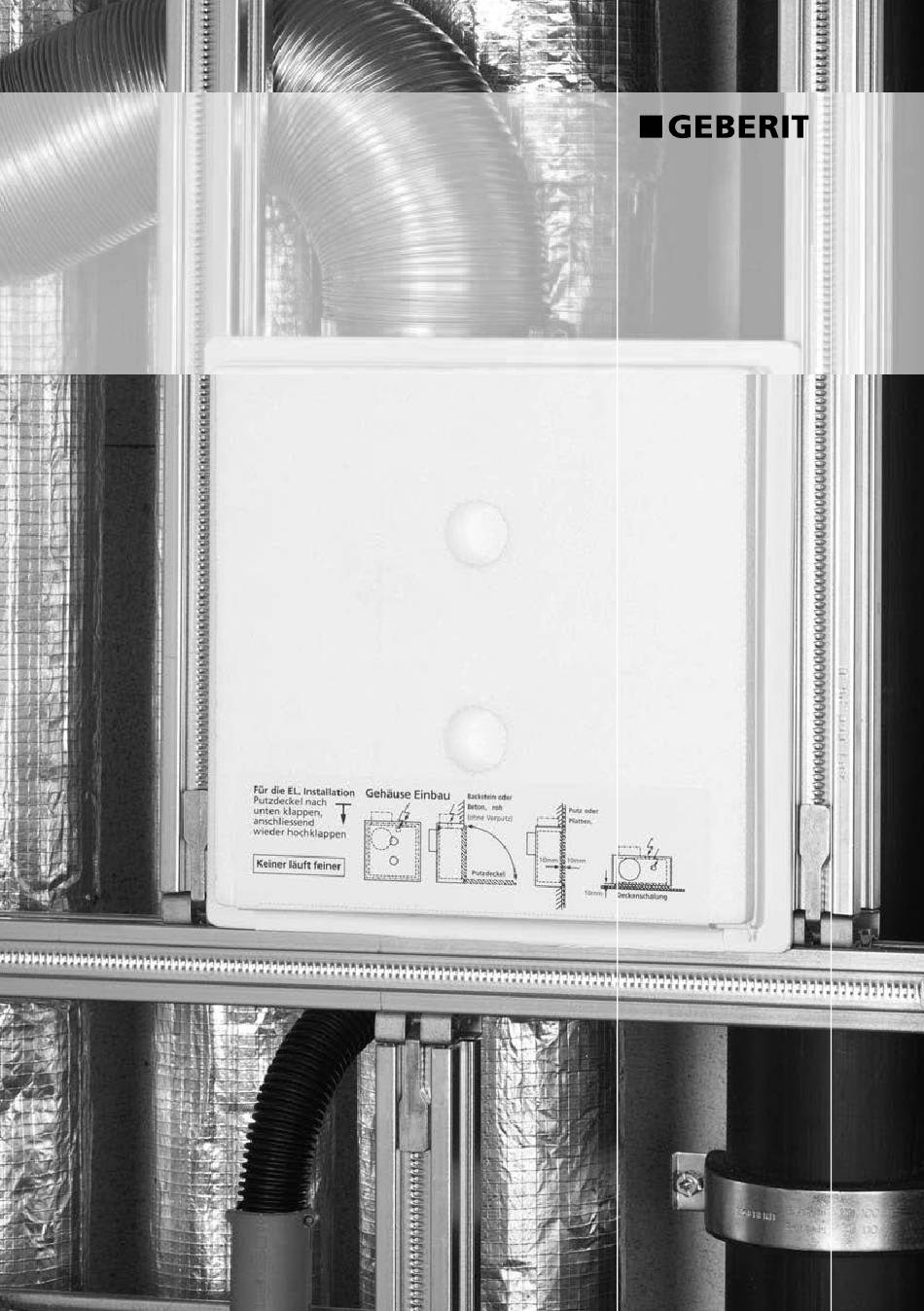

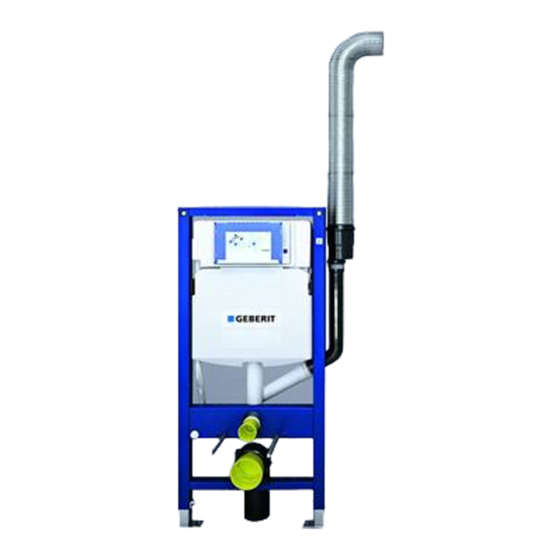

- Seite 1 Geberit Aerotec90 Betriebsanleitung Einzellüfter Unterputz / Aufputz...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit S. 3 Arbeitssicherheits-Symbole S. 3 Sicherheitshinweise S. 3 Beschreibung S. 4 Einsatzbedingungen S. 4 Lagerung, Transport S. 4 Montage S. 5 Unterputzmontage S. 5 Aufputzmontage S. 6 Zweitraumanschluss S. 6 Betrieb S. 7 Wartung S. 7 Filterwechsel S. 7 Reinigen S. -
Seite 3: Sicherheit
Gefahr durch elektrischen Strom oder hohe Spannung! Wichtige Hinweise, Informationen 1.2 Sicherheitshinweise Geberit Aerotec90 Geräte sind nach dem Stand der Technik zum Zeitpunkt der Auslieferung hergestellt! Umfangreiche Material-, Funktions- und Qualitäts prüfungen sichern Ihnen einen hohen Nutzen und lange Lebensdauer! Trotz- dem können von diesen Geräten Gefahren ausgehen, wenn sie von unausge-... -
Seite 4: Beschreibung
Beschreibung Geberit Aerotec90 Geräte wurden speziell zur Entlüftung von Wohn-, Sanitär, oder Büro- räumen entwickelt. Die Verwendung des Außenläufermotors als Antrieb ermöglicht eine kom- pakte und platzsparende Bauweise. Unterschiedliche Bauformen ermöglichen dem Kunden vielfältige Einbaumöglichkeiten (Unter- und Aufputzmodelle mit Stutzen nach oben und nach hinten). -
Seite 5: Montage
Montage und Elektroarbeiten nur durch ausgebildetes und ein- gewiesenes Fachpersonal und nach den jeweils zutreffenden Vorschriften! 5.1 Unterputzmontage - Ausreichend große Aussparung (ca. 24 x 24 cm) mit einer Tiefe von ca. 14 cm vorsehen - Anschlusskabel ca. 10 cm ins Gehäuse einziehen und mit Würgenippel an der Durch- führungsstelle abdichten. -
Seite 6: Aufputzmontage
5.2 Aufputzmontage - Angesetzte Bohrungen freimachen - Lochbild auf Montagefläche übertragen, Löcher unter Berücksichtigung der Dübelgröße bohren und Gehäuse mit passenden Schrauben befestigen - Anschlusskabel ca. 10 cm ins Gehäuse einziehen und mit Würgenippel an der Durchfüh- rungsstelle abdichten. Gummitülle aufschieben und Stecker nach beigefügtem Schaltbild anklemmen - Leitungen luftdicht anschließen Ventilator mit Ausblasseite zum Ausblasstutzen hin unter Beachtung der Beschriftung... -
Seite 7: Betrieb
Betrieb • Gerät zur Erstinbetriebnahme vorbereiten - ordnungsgemäße mechanische Montage - vorschriftsmäßige elektrische Installation - Fremdkörper in Ansaug- und Ausblasbereich und in Ventilatorraum entfernt • Ventilator in Betrieb nehmen - korrekte Funktion überwachen (Laufruhe, Vibration, Unwucht) Nennstromaufnahme ( Typenschild) darf nicht überschritten werden! Ansaugöffnungen immer freihalten! Schutzgitter oder Filter rechtzeitig auf Verschmutzung kontrollieren und wenn nötig reinigen!! Rückschlagklappe auf Funktion und Verschmutzung kontrollieren, wenn nötig... -
Seite 8: Gehäuse Reinigen
7.2.1 Gehäuse reinigen - Mit feuchtem Lappen abwischen, keinesfalls fluten!! Gehäuseinneres, Rückschlagklappe sowie Ventilatorteil Reinigung im Geräteinnern nur durch ausgebildetes und eingewiesenes Fach- personal und nach den jeweils zutreffenden Vorschriften! Vor allen Wartungs- arbeiten: - Gerät ordnungsgemäß stillsetzen und allpolig vom Netz trennen! - Stillstand des Laufrades abwarten! - gegen Wiedereinschalten sichern! - Dekorblende aufklappen... -
Seite 9: Instandsetzung
Instandsetzung Instandsetzungsarbeiten nur durch ausgebildetes und eingewiesenes Fach- personal und nach den jeweils zutreffenden Vorschriften! Vor allen Instand- setzungsarbeiten: - Gerät ordnungsgemäß stillsetzen und allpolig vom Netz trennen! - Stillstand des Laufrades abwarten! - gegen Wiedereinschalten sichern! Verwenden Sie nur von uns geprüfte und freigegebene Original-Ersatzteile! •... -
Seite 10: Kundendienst, Herstelleradresse
Kundendienst, Herstelleradresse Geberit Produkte unterliegen einer ständigen Qualitätskontrolle und entsprechen den gelten- den Vorschriften. Für alle Fragen, die Sie im Zusammenhang mit unseren Produkten haben, wenden Sie sich bitte an den Ersteller Ihrer lufttechnischen Anlage oder direkt an: Geberit Vertriebs GmbH... - Seite 12 Geberit Vertriebs GmbH Theuerbachstrasse 1 88630 Pfullendorf Geberit Technik-Telefon 07552 934-1011 Fax 07552 934-866 technik-telefon@geberit.com www.geberit.de...
