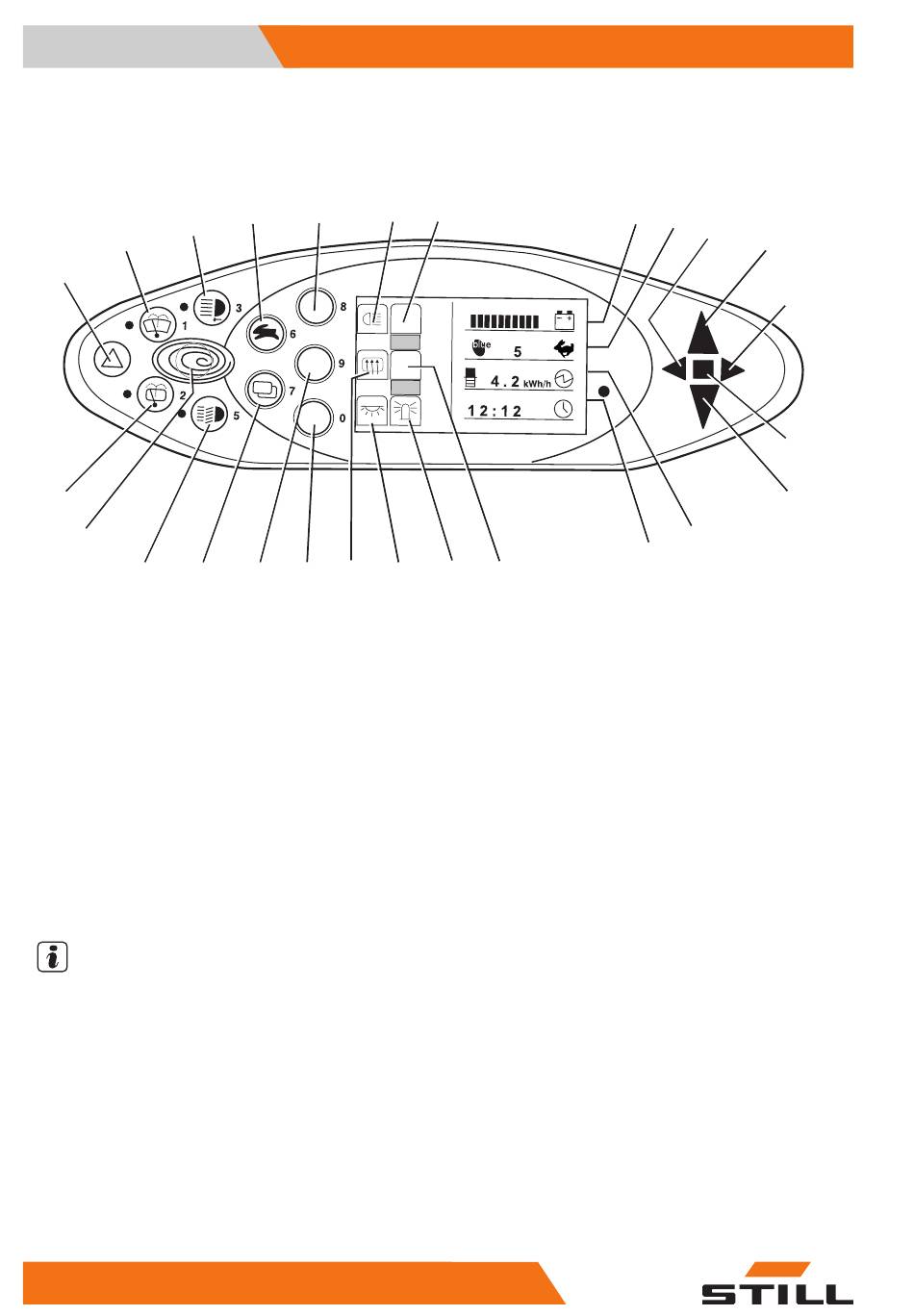

Bedien- und Anzeigeelemente
Bedien- und Anzeigeelemente
Anzeige-Bedieneinheit
3
2
1
26
25
24
23
6210_003-082_V3
1
Taste Warnblinkanlage
2
Taste Scheibenwischer vorn
3
Taste Arbeitsscheinwerfer
4
Taste Fahrprogrammwahl
5
Taste Beleuchtung
6
Symbol Beleuchtung
7
Nicht belegt
8
Anzeige Batterieladung
9
Anzeige Fahrprogramm (numerisch)
10
Blinkkontrollleuchte links
11
Anzeige Vorwärtsfahrt
12
Blinkkontrollleuchte rechts
13
Anzeige Störung
14
Anzeige Rückwärtsfahrt
HINWEIS
Die Tasten (5, 21, 22) sowie die zugehörigen
Anzeigen (6, 7, 18, 19, 20) sind abhängig von
den verbauten Zusatzausrüstungen belegt.
Die hier gezeigte Belegung ist ein Beispiel
und kann von der tatsächlich programmierten
Belegung am Stapler abweichen. Tasten kön-
nen mit Mehrfachfunktionen belegt sein, die
entsprechend der Menüführung abgerufen
werden. Weitere Informationen dazu siehe
Kapitel „Bedienung der Anzeige-Bedienein-
heit".
50
5
6
4
22
20
19
21
170524 DE - 10/2016
7
18
17
15
Anzeige Leistung
16
Anzeige Uhrzeit (digital)
17
Nicht belegt
18
Anzeige Rundumkennleuchte
19
Anzeige Innenbeleuchtung
20
Anzeige Heckscheibenheizung
21
Taste Innenbeleuchtung/Rundumkenn-
leuchte
22
Taste Heckscheibenheizung
23
Taste Menüwechsel
24
Taste Beleuchtung
25
Taste Blue-Q
26
Taste Heckscheibenwischer
