Technische Informationen
PLUS+1 Displays der Serie DM1x00
Installation
Befestigung
Sichtbarkeit und Sichtradius
Optimaler Betrachtungswinkel
Display bei Wiederherstellung fehlerhafter Anwendung
26 |
©
Danfoss | Dezember 2020
C
ACHTUNG
•
Die Verwendung nicht empfohlener Schrauben kann Schäden am Gehäuse verursachen.
•
Eine erneute Montage mit selbstschneidenden Schrauben kann vorhandene Gewinde im Gehäuse
beschädigen.
•
Übergroße Schalttafel-Ausschnitte können die IP-Schutzklasse des Displays beeinträchtigen.
•
Stellen Sie sicher, dass die Belüftungsöffnung nicht abgedeckt ist. Dies schließt die RAM-
Montageoption aus.
•
Blockieren Sie die Belüftungsöffnungen beim Befestigen nicht (Lochtiefe)

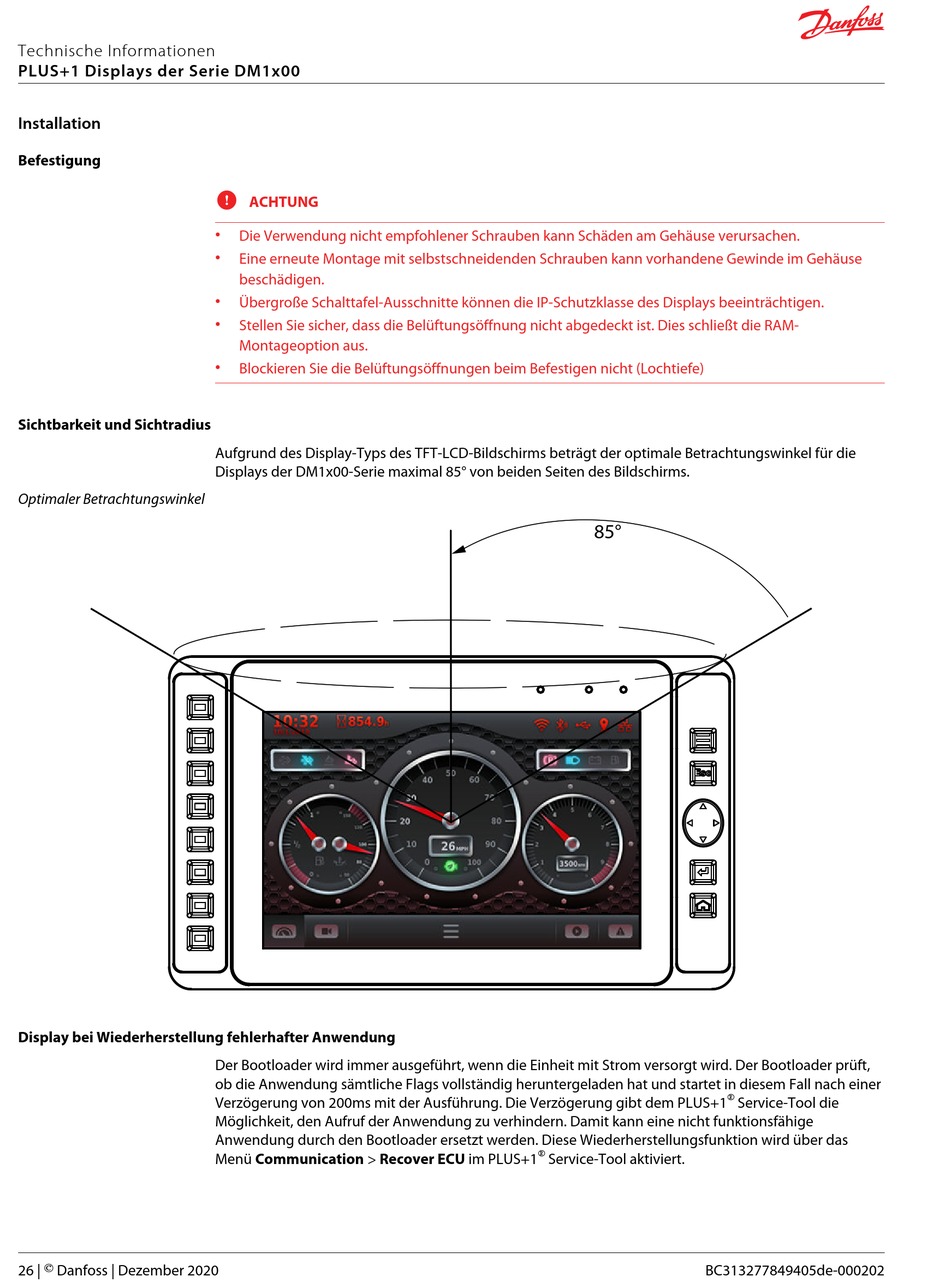

Aufgrund des Display-Typs des TFT-LCD-Bildschirms beträgt der optimale Betrachtungswinkel für die
Displays der DM1x00-Serie maximal 85° von beiden Seiten des Bildschirms.
Der Bootloader wird immer ausgeführt, wenn die Einheit mit Strom versorgt wird. Der Bootloader prüft,
ob die Anwendung sämtliche Flags vollständig heruntergeladen hat und startet in diesem Fall nach einer
Verzögerung von 200ms mit der Ausführung. Die Verzögerung gibt dem PLUS+1
Möglichkeit, den Aufruf der Anwendung zu verhindern. Damit kann eine nicht funktionsfähige
Anwendung durch den Bootloader ersetzt werden. Diese Wiederherstellungsfunktion wird über das
Menü Communication > Recover ECU im PLUS+1
85°
®
Service-Tool aktiviert.
BC313277849405de-000202
®
Service-Tool die
