Technische Informationen
PLUS+1 Displays der Serie DM1x00
Installation

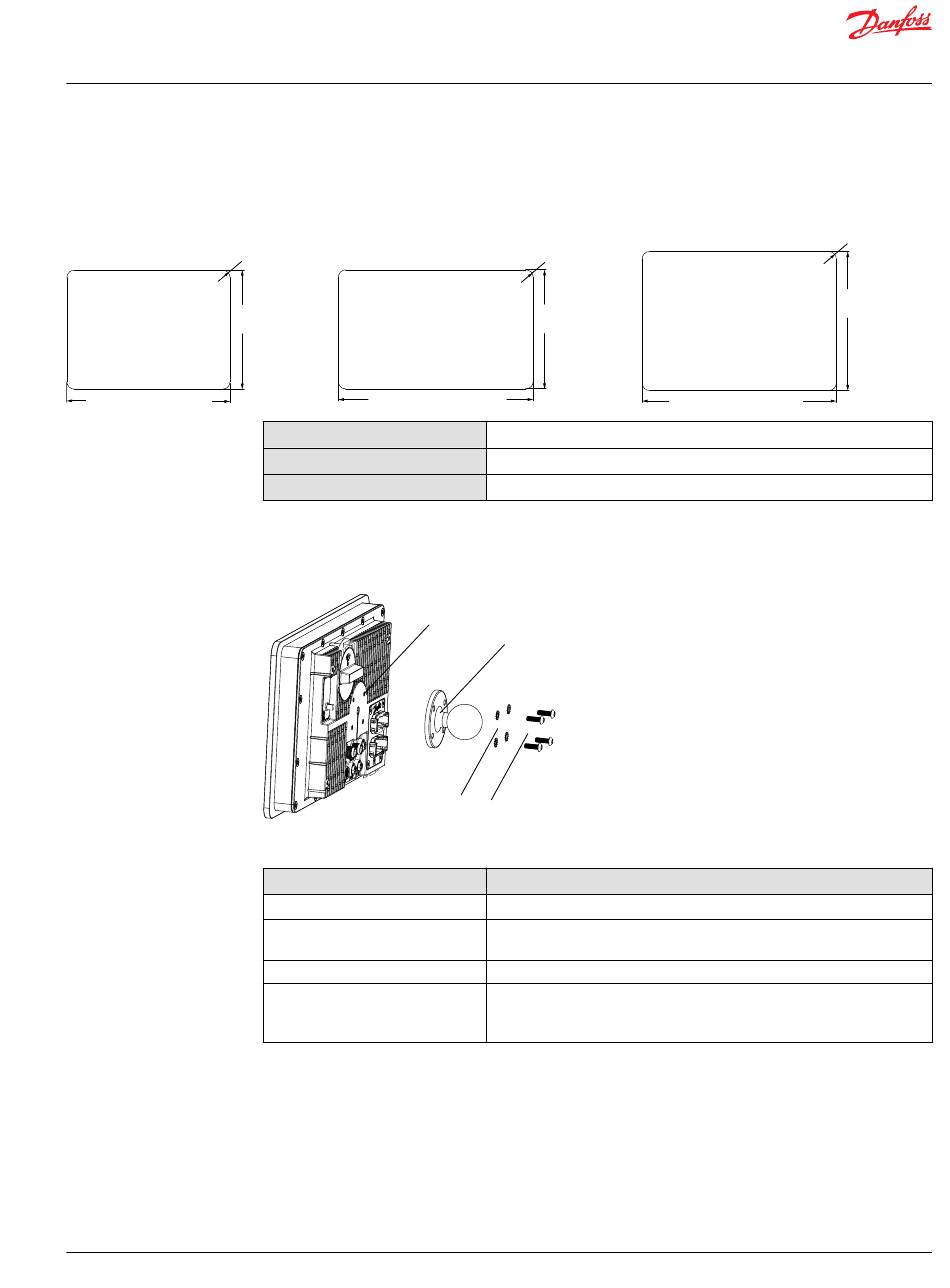

Montageplattenausschnitte
Plattenausschnitte mit Maßen in mm [in]
A
4xR 11.25 ± 0.50
(DM1000)
182.10 ± 0.50
[7.17 ± 0.02]
249.75 ± 0.50 [9.83 ± 0.02]
RAM-Halterung
©
Danfoss | Dezember 2020
(DM1000)
[0.44 ± 0.02]
298.00 ± 0.50 [11073 ± 0.02]
A
B
C
RAM-Montageverfahren
1
RAM-Montageteile
Aufruf
1
2
3
4
B
4xR 11.25 ± 0.50
[0.44 ± 0.02]
182.10 ± 0.50
[7.17 ± 0.02]
Schalttafelausschnitt für DM1000 ohne Tasten
Schalttafelausschnitt für DM1000 mit Tasten
Schalttafelausschnitt für DM1200
2
3
4
Beschreibung
Lochbild für RAM-Säulenbefestigung
Kugelgröße: 38 mm [1,5 in]
Baugröße C
Äußere Zahnunterlegscheiben x 4
RAM-Befestigungsschrauben: Gewindetyp 4x M5x0,8
Tiefe der Montagebohrung: 11 mm [0,43 in] tief
Drehmoment: 4,5 Nm [39,8 in-lbs].
C
4xR 11.25 ± 0.50
(DM1200)
212.37 ± 0.5
[8.36 ± 0.02]
296.85 ± 0.50 [11.69 ± 0.02]
BC313277849405de-000202 | 25
[0.44 ± 0.02]
