12.3 Anschließen eines VIDOS NVR
So schließen Sie einen VIDOS NVR an:
1.
HINWEIS!
Zwei oder mehr Subsysteme: Ändern Sie zunächst die SCSI-ID des zweiten und aller weiteren
i
Subsysteme, und stellen Sie dann die SCSI-Verbindung her.
Aufgrund der SCSI-3-Spezifikationen wird davon abgeraten, mehr als drei Subsysteme
durchzuschleifen (Kabellänge maximal 12 m).
DVA-08E unterstützt keine Durchschleifverbindungen.

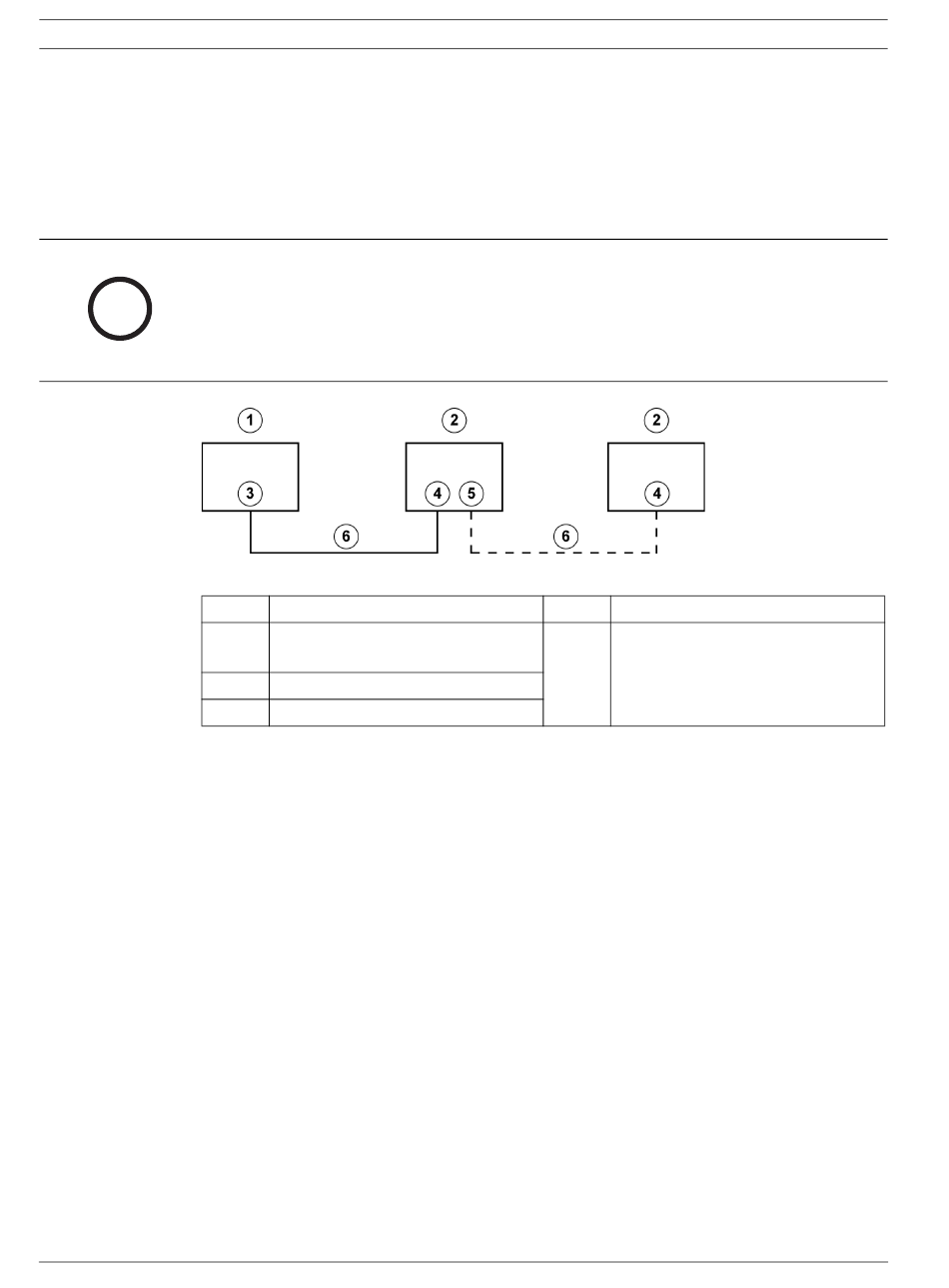

Bild 12.3 Anschließen eines VIDOS NVR
1
2
3
4
2.
3.
4.
5.
6.
7.
F.01U.027.800 | V4 | 2008.08
Verbinden Sie den VIDOS NVR mit dem Subsystem. Achten Sie darauf, dass der
VIDOS NVR und das Subsystem ausgeschaltet sind.
Vergewissern Sie sich, dass die Verbindung ordnungsgemäß hergestellt ist, und ziehen
Sie die Schrauben des Steckers fest.
VIDOS NVR
RAID-Subsystem (kein
Durchschleifen bei DVA-08E)
SCSI-Anschluss
CH0-IN
Für die Durchschleifverbindung mehrerer Subsysteme müssen Sie den
Abschlusswiderstand des Kanals CH0/1-OUT aller Subsysteme mit Ausnahme des letzten
ausschalten.
Erweitern Sie den Konfigurationsbaum. Klicken Sie auf Configuration -> Channel ->
Channel 0 oder Channel 1 -> Registerkarte ID -> Termination: Disabled -> Apply.
Klicken Sie auf Configuration -> Configuration Parameters -> Registerkarte System ->
Reset the Controller -> Apply. Das Subsystem wird zurückgesetzt.
Ändern Sie für die Durchschleifverbindung die ID des SCSI-Kanals CH0/1-OUT des
zweiten Subsystems.
Erweitern Sie den Konfigurationsbaum. Klicken Sie auf Configuration -> Channel ->
Channel 0 oder Channel 1 -> Registerkarte Parameters -> DVA-08K: Deaktivieren Sie die
Kontrollkästchen 0 und 1, und aktivieren Sie die Kontrollkästchen 2 und 3; DVA-16K:
Deaktivieren Sie die Kontrollkästchen 0, 1, 2 und 3, und aktivieren Sie die
Kontrollkästchen 4, 5, 6 und 8 -> Apply.
Klicken Sie auf Configuration -> Configuration Parameters -> Registerkarte System ->
Reset the Controller -> Apply. Das Subsystem wird zurückgesetzt.
Klicken Sie auf Configuration -> Host LUN Mapping, und geben Sie die neue ID ein.
Schalten Sie das Subsystem und anschließend den VIDOS NVR ein. Die Netzschalter des
Subsystems befinden sich an der Rückseite des Geräts.
5
6
Kurzanleitung
RAID-Subsystem DVA-08E, -08K, -16K
CH0-OUT
DVA-ACON-VD68A oder
DVA-ACON-VD680A
