DN32-DANTE
1. Wprowadzenie
Dante to wysokowydajny cyfrowy protokół multimedialny
przeznaczony do dostarczania dźwięku przez standardową
sieć Ethernet IP. Karta DN32-DANTE umożliwia odpowiednim
mikserom cyfrowym MIDAS współdzielenie do 32 x 32 kanałów
audio z dowolną siecią urządzeń obsługujących Dante za
pośrednictwem pojedynczego lub nadmiarowego połączenia
Ethernet. Wykorzystując istniejącą infrastrukturę sieciową
o szybkości 100 Mbit / s lub 1 Gbit / s, protokół Dante oferuje
bardzo stabilną transmisję o niskim opóźnieniu dla różnych
profesjonalnych aplikacji, jednocząc wielokanałową dystrybucję
dźwięku w wielu lokalizacjach lub rodzinach urządzeń.
2. Instalacja
Przed zainstalowaniem karty DN32-DANTE w gnieździe rozszerzeń
konsoli należy sprawdzić witrynę klarkteknik.com, aby sprawdzić,
czy oprogramowanie konsoli obsługuje tę kartę. Zalecamy
okresowe sprawdzanie strony produktu konsoli pod kątem
aktualizacji oprogramowania układowego konsoli.
Uwaga - przed zainstalowaniem karty DN32-DANTE w konsoli
należy upewnić się, że wyłącznik zasilania konsoli jest wyłączony.
W przeciwnym razie mogą wystąpić awarie lub porażenie prądem.
1. Upewnij się, że zasilanie miksera jest wyłączone.
2. Odkręć 2 śruby mocujące gniazdo po lewej i prawej stronie,
a następnie zdejmij pokrywę gniazda lub aktualnie
zainstalowaną kartę i przechowuj ją w bezpiecznym miejscu.
3. Przed wyjęciem karty DN32-DANTE z torby ochronnej
zalecamy dotknięcie uziemionej metalowej obudowy
konsoli, aby zapobiec wyładowaniom elektrostatycznym
wpływającym na wrażliwe elementy elektroniczne.
Generalnie dobrym pomysłem jest trzymanie karty za płytę
czołową lub za dwa małe uchwyty, ale nigdy nie dotykaj
bezpośrednio elementów na płytce drukowanej.
4. Wyrównaj obie krawędzie karty z prowadnicami wewnątrz
gniazda i ostrożnie włóż kartę do gniazda. Powinien wsunąć
się bez większego oporu. Wciśnij kartę do końca do gniazda,
aby upewnić się, że styki karty są prawidłowo włożone do
złącza znajdującego się w środku.
5. Przymocuj kartę za pomocą dołączonych śrub. Należy
pamiętać, że jeśli karta nie zostanie zamocowana, może
dojść do uszkodzenia lub nieprawidłowego działania.
3. Wymagania
Minimalny sprzęt:
Oparty na systemie Windows - Procesor Core 2 Duo, 2 GHz
podanie - Port Ethernet
- 1 GB pamięci RAM
Prochowiec - procesor 1,5 GHz
- Port Ethernet
- 512 MB pamięci RAM

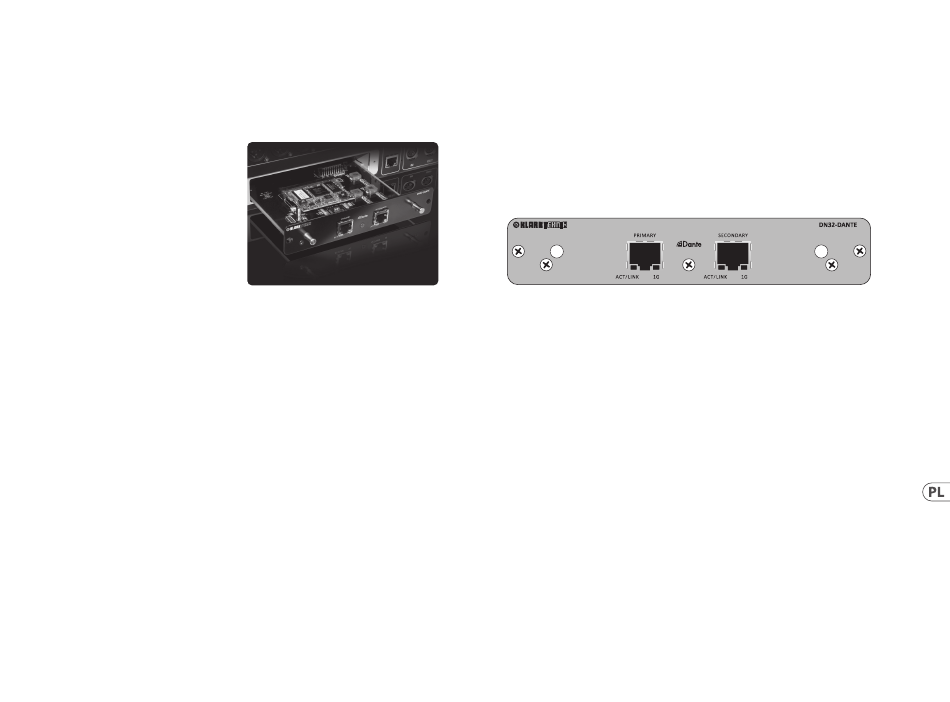

4. Płytka łącząca
• •
2x złącza RJ45 ze zintegrowanymi diodami LED
• •
Dioda ACT / LINK (zielona) świeci się na zielono, gdy istnieje
prawidłowe połączenie sieciowe IP.
• •
Dioda LED 1 G (bursztynowa) świeci, gdy jest używana w
sieci 1 GBit / s.
• • 2x małe uchwyty (St) do wyjmowania karty rozszerzeń z
gniazda
• • 2x zewnętrzne śruby do mocowania karty w gnieździe
(rozmiar M3 x 6).
• •
3x wkręty z łbem stożkowym mocujące PCBA do wspornika.
Nie usuwaj ich!
Quick Start Guide
Zalecane systemy operacyjne:
Okna: Windows Windows 7 32-bitowy lub
64-bitowy, Windows 8 32-bitowy lub
64-bitowy
Prochowiec: 10.6.8 Snow Leopard, 10.7.5 Lion,
10.8 Mountain Lion
Aplikacja Dante Controller udostępniana bezpłatnie na stronie
audinate.com.
Aplikacja Dante Virtual Soundcard jest opcjonalna na
audinate.com.
