DN32-DANTE
6. Mixer instellen

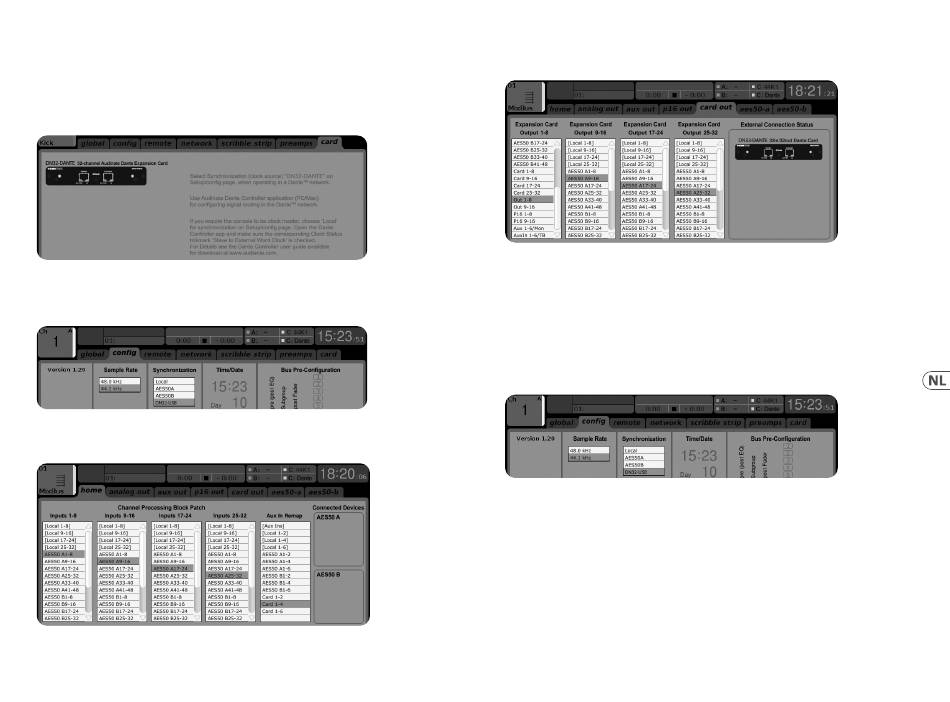

De volgende vier M32-schermen hebben te maken met het
configureren van de DN32-DANTE en de signalen van / naar
de kaart.
• • Het SETUP / card-scherm toont een afbeelding van de
DN32-DANTE-kaart wanneer deze correct is geïnstalleerd,
en geeft advies over de installatie.
• • De SETUP / configuratiepagina selecteert de
synchronisatiebron en toont statusindicatoren in het
bovenste 'globale' gebied (wat normaal gesproken "C" zou
moeten zijn voor de DN32-DANTE-kaart).
• • De ROUTING / homepagina maakt het mogelijk om signalen
van de DN32-DANTE-kaart naar de verwerking van het
ingangskanaal te patchen. (bijv. kanaal 1-4 op Aux In)
• • De ROUTING / card out-pagina selecteert kanaalblokken die
aan de Dante-netwerkcontroller worden geleverd. (bijv. 8
lokale uitgangen en 3 x 8 signalen van AES50 poort A)
Merk op dat de Dante-netwerkroutering uitsluitend moet worden
geconfigureerd met behulp van de Dante Controller-applicatie
voor Mac / pc. De signalen die van de Dante Controller-app naar
de DN32-DANTE-kaart zijn gerouteerd, zijn beschikbaar voor
patching naar de routing van het ingangskanaal op de Routing
Synchronisatie
Er moet een hoofdwoordklokbron worden geselecteerd voor het
netwerk. De DN32-DANTE Brooklyn II VCXO-klok biedt extreem
lage jitter. In dit geval zou de Setup / Config-pagina er als volgt uit
moeten zien:
Merk op dat de statusbalk "C: 44K1" toont en een groen licht voor
een juiste synchronisatie van 44,1 kHz naar de kaart.
Het tweede groene lampje "C: Dante" geeft aan dat de DN32-
DANTE-kaart correct is geïnstalleerd. De Dante Controller-app
configureert het netwerk voor het gebruik van de DN32-DANTE
VCXO-klok in deze applicatie.
Quick Start Guide
/ Home-pagina van de console. Raadpleeg audinate.com voor
een uitgebreide set documentatie, veelgestelde vragen en
forumadviezen over het configureren van de Dante Controller en
Dante Virtual Soundcard-toepassingen.
