DN32-DANTE
1. Invoering
Dante is een krachtig digitaal mediaprotocol dat is ontworpen om
audio te leveren via een standaard Ethernet IP-netwerk. Met de
DN32-DANTE-kaart kunnen toepasselijke MIDAS digitale mixers
tot 32 x 32 audiokanalen delen met elk netwerk van Dante-
apparaten via een enkele of redundante Ethernet-verbinding.
Door gebruik te maken van de bestaande netwerkinfrastructuur
van 100 Mbit / s of 1 Gbit / s, biedt het Dante-protocol een zeer
stabiele transmissie met lage latentie voor een verscheidenheid
aan professionele toepassingen die meerkanaals audiodistributie
over meerdere locaties of apparaatfamilies verenigen.
2. Installatie
Voordat u de DN32-DANTE-kaart in de uitbreidingssleuf van
uw console installeert, moet u klarkteknik.com controleren om
te controleren of de consolefirmware die kaart ondersteunt.
We raden u aan om regelmatig de productpagina van uw console
te controleren op firmware-updates voor de console.
Voorzichtigheid - Voordat u de DN32-DANTE-kaart in de console
installeert, moet u ervoor zorgen dat de aan / uit-schakelaar
van de console is uitgeschakeld. Anders kunnen storingen of
elektrische schokken optreden.
1. Zorg ervoor dat de mixer is uitgeschakeld.
2. Draai de 2 schroeven links en rechts los waarmee de sleuf
is bevestigd, verwijder vervolgens de sleufafdekking of de
momenteel geïnstalleerde kaart en bewaar deze op een
veilige plaats.
3. Voordat u de DN32-DANTE-kaart uit de beschermende tas
haalt, raden we u aan het geaarde metalen chassis van de
console aan te raken om elektrostatische ontladingen te
voorkomen die de gevoelige elektronische componenten
aantasten. Het is over het algemeen een goed idee om de
kaart bij de voorplaat of bij de twee kleine handvatten vast
te houden, maar de componenten op de printplaat nooit
rechtstreeks aan te raken.
4. Lijn beide randen van de kaart uit met de geleiderails in
de sleuf en steek de kaart voorzichtig in de sleuf. Het moet
zonder noemenswaardige weerstand naar binnen glijden.
Duw de kaart helemaal in de sleuf om ervoor te zorgen dat
de contacten van de kaart correct in de connector binnenin
worden gestoken.
5. Bevestig de kaart met de meegeleverde schroeven. Houd er
rekening mee dat er schade of storingen kunnen optreden
als de kaart niet is vastgemaakt.
3. Vereisten
Minimale hardware:
Windows-gebaseerd - Core 2 Duo CPU, 2 GHz
toepassing - Ethernet-poort
- 1 GB RAM
Mac - CPU van 1,5 GHz
- Ethernet-poort
- 512 MB RAM

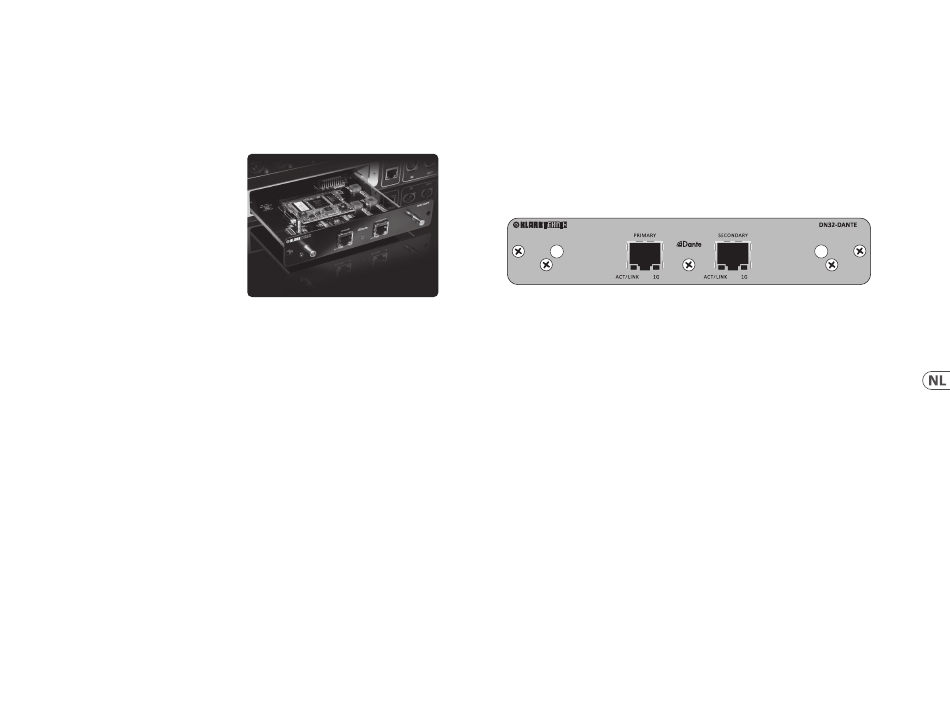

4. Connector plaat
• •
2x RJ45-connectoren met geïntegreerde leds
• •
ACT / LINK-led (groen) brandt groen als er een geldige
IP-netwerkverbinding bestaat.
• •
1 G LED (oranje) licht op bij gebruik in 1 GBit / s-netwerk.
• •
2x kleine handgrepen (St) voor het verwijderen van de
uitbreidingskaart uit de sleuf
• • 2x buitenste schroeven om de kaart in de sleuf te bevestigen
(maat M3 x 6).
• • 3x verzonken schroeven waarmee de printplaat aan de
beugel is bevestigd. Verwijder deze niet!
Quick Start Guide
Aanbevolen besturingssystemen:
Ramen: Windows Windows 7 32-bits of 64-bits,
Windows 8 32-bits of 64-bits
Mac: 10.6.8 Snow Leopard, 10.7.5 Lion,
10.8 Mountain Lion
De Dante Controller-applicatie wordt gratis aangeboden op
audinate.com.
Dante Virtual Soundcard-applicatie optioneel op audinate.com.
