17C
AP
DAS BAUERGEBNIS
17A
17B
17A
Bauanleitung
04

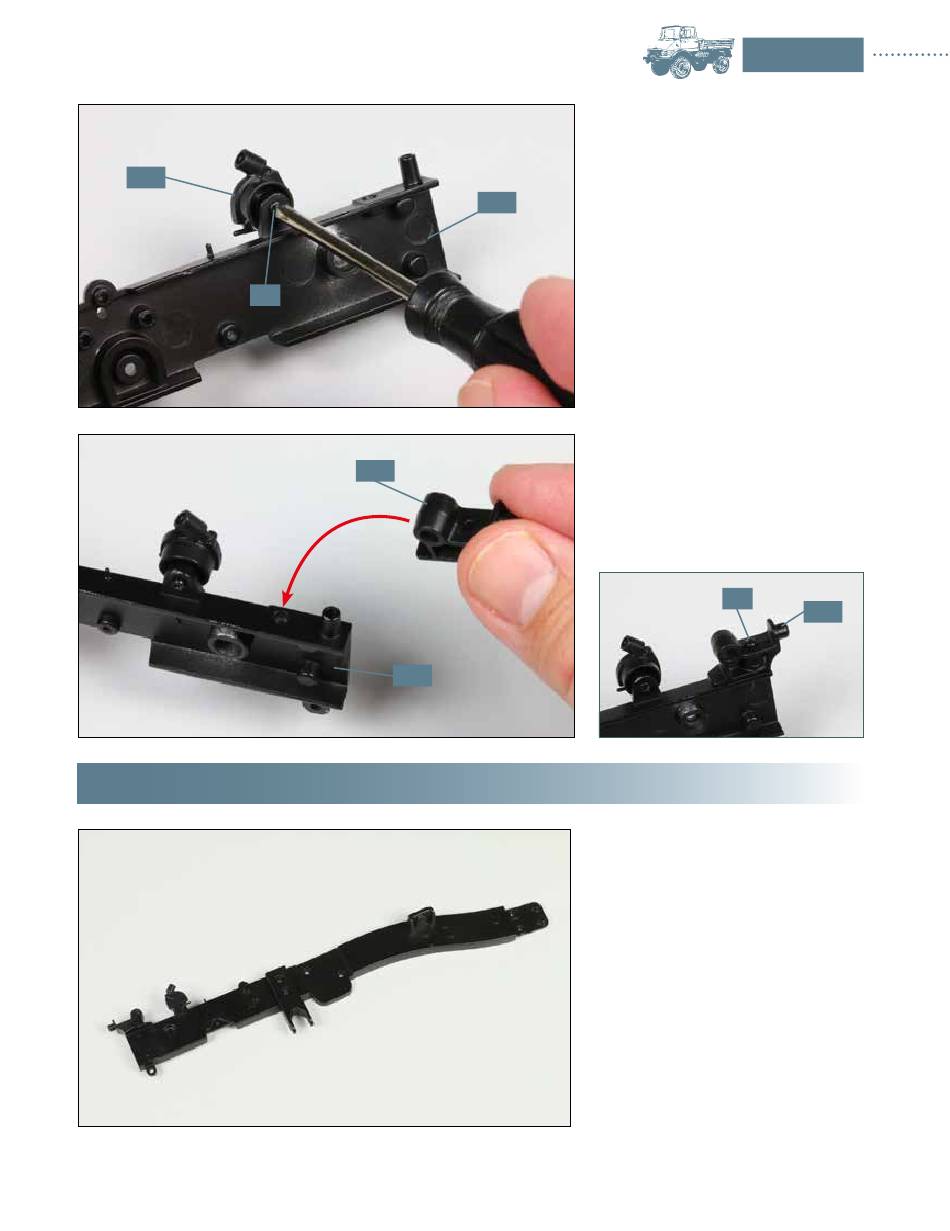

Halten Sie das Gehäuse der Hand
bremse
17C
in Position, während Sie die
Baugruppe umdrehen. Befestigen Sie das
Gehäuse mit einer Schraube AP, die Sie
von innen in die Lasche des Längsträgers
17A
eindrehen, wie abgebildet.
05
Führen Sie die linke Windenhalte
rung
17B
zur Oberseite des Längsträgers
17A, wie es der Pfeil andeutet. Fixieren Sie
die Windenhalterung
mit einer
17B
Schraube AM, siehe Detailbild.
AM
Die Montage des Leiterrahmens
hat mit dem linken vorderen
Längsträger begonnen: eine
Windenhalterung, das Gehäuse
der Handbremse und ein Querlen-
kerhalter wurden angebracht.
17B
5
