SCHRITT 1 //
AM
17D
17C
4
ERSTE ARBEITEN AM LINKEN LÄNGSTRÄGER
17A
17A
17D
AM
17A
01

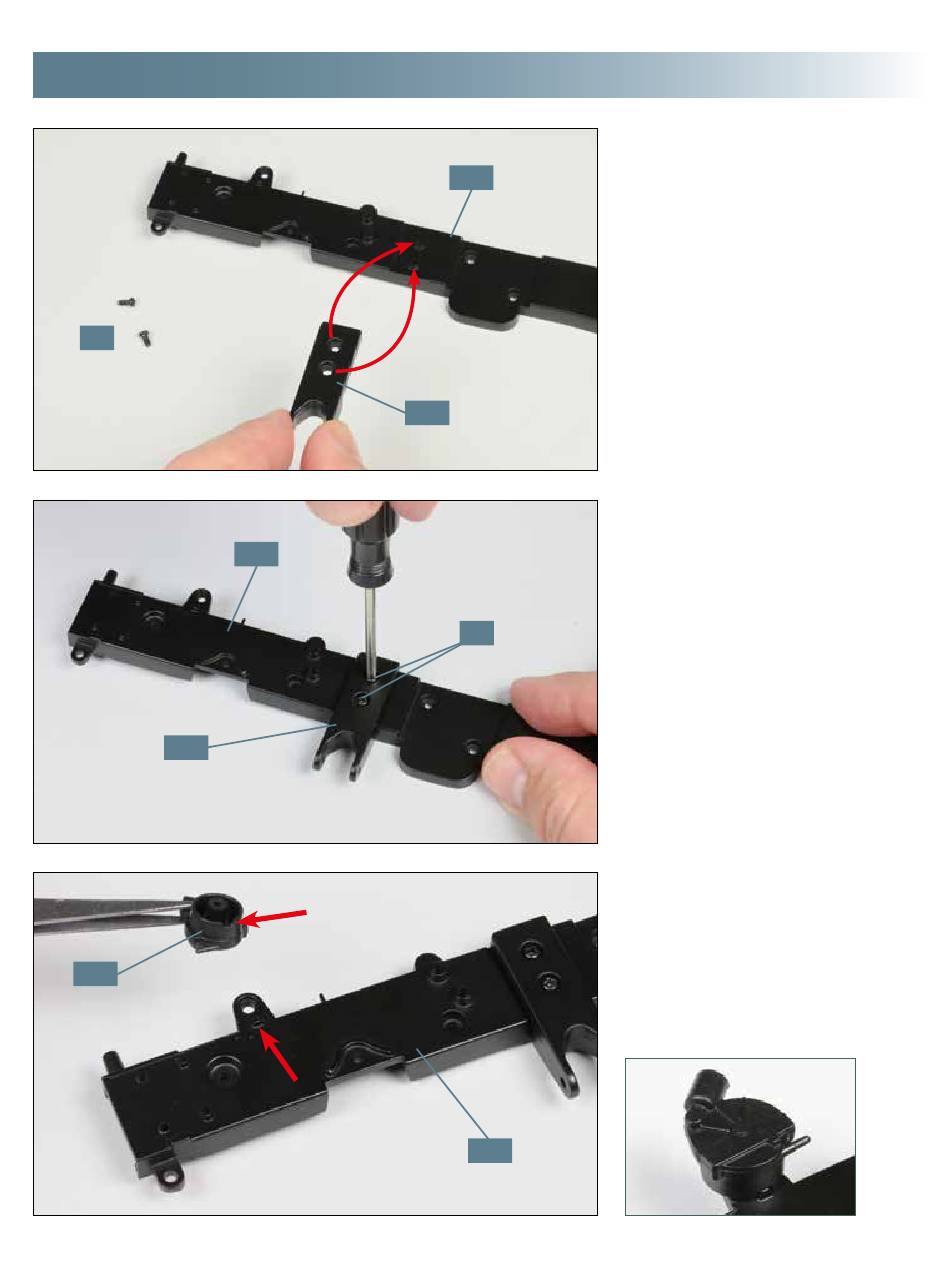

Richten Sie den linken vorderen
Längsträger
17A
so auf Ihrer Arbeitsplatte
aus, wie es das Foto zeigt. Führen Sie den
linken vorderen Querlenkerhalter
heran: Die beiden Bohrungen nehmen die
beiden Zapfen des Längsträgers auf, wie es
die Pfeile andeuten. Legen Sie zwei
Schrauben
AM
bereit.
02
Fixieren Sie den Querlenkerhalter
17D
am Längsträger 17A, indem Sie die
zwei Schrauben
AM
festziehen.
03
Nehmen Sie das Gehäuse der
Handbremse
17C
und platzieren Sie es auf
dem Längsträger 17A: Der Zapfen am
Träger (Pfeil) nimmt die Aussparung am
Gehäuse (zweiter Pfeil) auf. Das Detailbild
zeigt das korrekt auf der Lasche des
Längsträgers aufgesetzte Gehäuse.
17D
