DIE LINKE MOTORHÄLFTE

Der Lenkungsölbehälter, ein Befestigungsrahmen und ein Verbinder werden an der linken Motorhälfte

angebracht. Die beiden Teile des Kupplungsgehäuses werden mit dem Motor verschraubt.

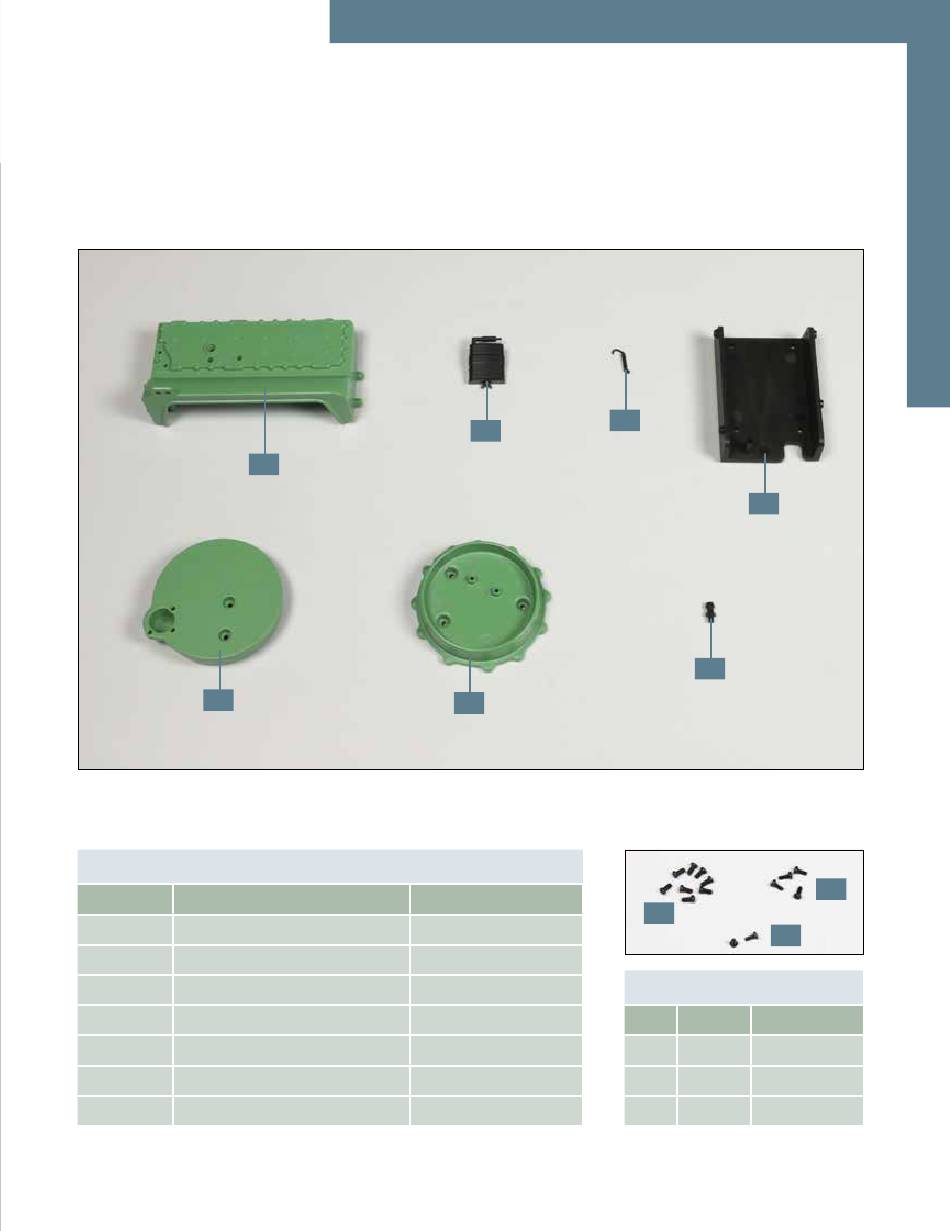

Ihre Bauteile im Überblick

Teilenummer

Linke Motorhälfte

Lenkungsölbehälter

Ölmessstab

Befestigungsrahmen

Kupplungsgehäuse, vorn

Kupplungsgehäuse, hinten

Verbinder

Name

ZinkDruckguss

Material

ABS

Typ

ABS

Schrauben

Anzahl

Abmessungen

6+2

2,0 x 4 mm

3+1

1,7 x 4 mm

1+1

1,7 x 4 mm

Seite 1 DIE LINKE MOTORHÄLFTE Der Lenkungsölbehälter, ein Befestigungsrahmen und ein Verbinder werden an der linken Motorhälfte angebracht. Die beiden Teile des Kupplungsgehäuses werden mit dem Motor verschraubt. Ihre Bauteile im Überblick Teilenummer Name Material Linke Motorhälfte ZinkDruckguss Lenkungsölbehälter Schrauben Ölmessstab Befestigungsrahmen Anzahl Abmessungen Kupplungsgehäuse, vorn...
Seite 2 SCHRITT 1 // DIE MONTAGE DES KUPPLUNGSGEHÄUSES Nehmen Sie den Ölmessstab und stecken Sie sein Legen Sie die linke Motorhälfte auf Ihre Arbeitsplat dickes Ende in die seitliche Öffnung des Lenkungsölbehäl te. Fügen Sie die beiden Zapfen des Lenkungsölbehälters ters 7B, wie angedeutet. in die beiden Bohrungen der Motorhälfte ein, wie abgebildet.
Seite 3 Bauanleitung Befestigen Sie das vordere Teil des Kupplungsgehäuses Nehmen Sie das hintere Teil des Kupplungsgehäuses mit zwei Schrauben an der Motorhälfte 7A. und führen Sie es zum vorderen Teil 7E, wie angedeutet. Legen Sie drei Schrauben bereit. Fixieren Sie das hintere Teil des Kupplungsgehäuses Befestigen Sie den Verbinder an der linken Motor...
