- Seite 1 Achtung: Wartungsplan/Wartungsintervallen ab Seite 45 muss selbstständig Folge geleistet werden, anderenfalls entfallen die Gewährleistungsansprüche...

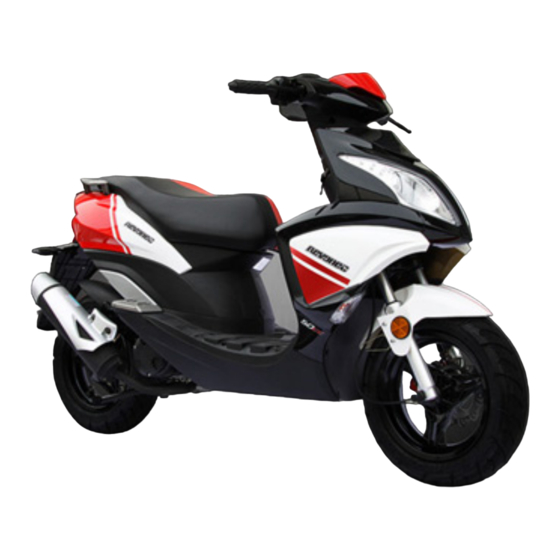

- Seite 2 Einleitung • Vielen Dank, dass Sie sich für den Kauf unseres Motorrollers entschieden haben. • Mit dieser Entscheidung haben Sie sich für hohe Qualität und aktuelle Technologie entschieden. Dieser Motorroller wurde für den Strassengebrauch entwickelt und wird Ihnen jede Menge Fahrspass garantieren.
- Seite 3 Allgemeines • Wir weisen darauf hin, dass für Fahrer und Mitfahrer Helmpflicht besteht. • Veränderungen durch Um- oder Anbauten sind nur im Rahmen der gesetzlichen Vorschriften zulässig. • Wir weisen ausdrücklich darauf hin, dass „Motorentuning“ ungesetzlich ist. Sie gefährden sich und andere Verkehrsteilnehmer sowie die Lebensdauer und Betriebssicherheit Ihres Motorrollers.
-
Seite 4: Motor- Und Fahrgestellnummer
Motor- und Fahrgestellnummer • Bitte notieren Sie die Fahrgestell- und Motornummer Ihres Rollers unten auf dieser Seite. Wenn Ihr Roller eine Wartung oder Reparatur benötigt, werden Ihnen diese Nummern helfen, schnellen und unkomplizierten Service zu erhalten. Zudem sind diese Nummern für die Anmeldung des Fahrzeugs notwendig. •... - Seite 5 6. Behälter für Bremsflüssigkeit 7. Handbremsgriff für Vorderradbremse 8. Zündkerze Achtung: die Spiegel des Revonec GTX haben beiderseits ein Linksgewinde, falsches Anschrauben führt zum Defekt der Gewinde. Um die Spiegel fachgerecht zu montieren, ist es zwingend erforderlich die Schrauben nach links zu drehen zum Befestigen...
- Seite 6 14. Hauptständer 15. Luftfilter 16. Seitenständer Achtung: die Spiegel des Revonec GTX haben beiderseits ein Linksgewinde, falsches Anschrauben führt zum Defekt der Gewinde. Um die Spiegel fachgerecht zu montieren, ist es zwingend erforderlich die Schrauben nach links zu drehen zum Befestigen...
-
Seite 7: Instrumentenanzeige
Instrumentenanzeige: 1. Geschwindigkeitsmesser (km/h /mph) 7. Anzeige für das Abblendlicht 2. Kilometerzähler (km) 8. Ölanzeige 3. Tankanzeige 9. Blinkeranzeige 4. Digitale Uhr 5. Wochenanzeige 6. Datumsanzeige Linke Lenkerseite 1. Anti-Rutsch Griff 2. Handgriffbremse für Hinterradbremse 3. Blinkerschalter 4. Signalhorn 5. Not-Aus-Schalter... -
Seite 8: Verriegelungsmechanik
Rechte Lenkerseite 6. Handgriffbremse für Vorderradbremse 7. Gasgriff 8. Lichtschalter 9. E-Starter Verriegelungsmechanik Achtung: Beim Fahren nicht den Not-Aus Schalter betätigen 1. Betriebsposition (Zündung und alle Schaltkreise sind aktiviert) 2. Zündung aus (keine Lenkradsperre, Lenker kann noch nach links und rechts bewegt werden) 3. - Seite 9 Datum und Uhrzeit Das Instrument wird von der Fahrzeugbatterie versorgt. Das Display ist nur sichtbar, wenn die Zündung eingeschaltet ist. Nach dem Abklemmen und Anklemmen der Batterie die Uhrzeit muss zurückgesetzt werden Einstellen der Datums-/ Uhrzeitangabe: 1. Halten Sie Knopf 1 für etwa 5 Sekunden gedrückt, die Anzeige fängt an zu blinken.
- Seite 10 Helmfach -Bewahren Sie keine Wertsachen im Helmfach auf -Vergewissern Sie sich, dass der Sitz vollständig nach unten gedrückt und abgesperrt wurde -Bewahren Sie keine thermisch empfindlichen Sachen in der Box auf,, die durch Motorwärme oder Außentemperatur Schaden nehmen könnten. Zum Öffnen des Faches stecken Sie bitte den Zündschlüssel (1) in das Schloss auf Position „Open“...
- Seite 11 Tankanzeige Warnung: Kraftstoff ist leicht entzündlich und kann explodieren. Bringen Sie daher bitte nie glühende Zigaretten oder offene Flammen in die Nähe des Kraftstofftanks. Kraftstoff dehnt sich unter dem Einfluss von Wärme aus, füllen Sie daher den Tank nie bis zum Rand. Füllen Sie den Tank nicht während der Motor läuft.
- Seite 12 Tankdeckel Der Tankdeckel (1) befindet sich hinter dem Sitz Zum Öffnen schließen Sie mit dem Schlüssel auf drehen Sie den Deckel (2) nach links...
- Seite 13 Schmieröltank Achtung: kontrollieren Sie den Ölstand bei jedem Tanken und füllen Sie Öl nach, falls notwendig. Ist der Ölstand deutlich zu niedrig, leuchtet die Anzeige auf. Füllen Sie dann 2-Takt Öl innerhalb der nächsten 50 km nach. Schäden die durch mangelnde Zufuhr von Öl entstanden sind, werden nicht durch die Gewährleistung abgedeckt.
- Seite 14 Haupt- und Seitenständer Achten Sie immer darauf, dass der Seitensätnder auf einem stabilen Untergrund steht. Wenn die Straße eine Neigung aufweist, parken Sie den Roller bergauf. Achten Sie darauf, dass der Seitenständer immer eingeklappt, bevor Sie den Roller wieder in Betrieb nehmen.
-
Seite 15: Sicherheitscheck Vor Fahrantritt
Sicherheitscheck vor Fahrantritt Überprüfen Sie zu Ihrer eigenen Sicherheit vor Fahrtantritt folgende Punkte: 1. Lenkung (läuft glatt und ohne Spiel) 2. Bremsen (kein Spiel) 3. Schmieröl 4. Kraftstoffmenge 5. Reifen (Profile und Luftdruck) 6. Lampen 7. Gesamtgewicht. Im Falle von Problemen oder Schwierigkeiten kontaktieren Sie bitte eine Werkstatt oder wenden Sie sich direkt an uns. - Seite 16 Anweisungen für Motor und Getriebe Vorsicht: Übermäßige Drehzahlen beim Laufen des Rollers fördern den Verschleiß des Motors. Auffälligkeiten oder Fehler beim Motor in der Einlaufphase müssen gemeldet werden. Fahren Sie in der Einlaufphase in häufig wechselnden Last- und Drehzahlbereichen. Wählen Sie kurvige und leicht hügelige Strecken. Vermeiden Sie ständig niedrige Drehzahlen und Vollgasfahren unter Last.
- Seite 17 Ihre Sicherheit Denken Sie immer an Ihre Sicherheit und die Sicherheit der anderen Verkehrsteilnehmer und beachten Sie die Regeln des Straßenverkehrs! Bitte schenken Sie den folgenden Punkten besondere Aufmerksamkeit: 1.) Vor jeder Fahrt Inspizieren Sie Ihren Motorroller vor jeder Fahrt. Nutzen Sie dazu die Liste auf Seite 6! Achten Sie immer darauf das ausreichend 2Taktmischöl im Vorratsbehälter vorhanden ist ! 2.) Kleidung...
- Seite 18 Vor dem Start Folgende Anweisungen sollten Sie vor jeder Fahrt beachten! Die Prüfungen dauern nur ein paar Minuten, können Ihnen aber viel Zeit und Unannehmlichkeiten ersparen, und dienen dazu Ihre Sicherheit zu gewährleisten. Lenkergriffe Lenkergriffe nicht locker? Bremsen Kabel nicht beschädigt, Hebel fest, Bremse funktionstüchtig? Reifen korrekter Reifendruck, keine sichtbaren...
-
Seite 19: Der Kaltstart E-Starter
Den Motor starten Der Kaltstart E-Starter (Normaler Start) Bitte überprüfen Sie den Mischöl - und Benzinstand bevor Sie den Motor starten. Versichern Sie sich, dass das Fahrzeug auf dem Hauptständer steht, wenn Sie den Motor starten. Halten Sie den Bremshebel (links) fest angezogen und drehen Sie den Zündschalter in die „ON“... - Seite 20 Bremsen Das Waschen Ihres Rollers, Regenwetter oder eine eisbedeckte Bremse kann die Bremsleitung einschränken. Die Bremsen sollten erst bedient werden wenn sie trocken sind. Die Bremsscheiben und -Beläge müssen fett- und ölfrei sein. Sollten Sie den Roller für eine Weile nicht benutzen, kann sich unter Umständen Flugrost festsetzen, das kann dazu führen, dass die Bremsen sich verkeilen und sperren.
-
Seite 21: Benutzung Der Bremsen
Benutzung der Bremsen Die Vorderrad- und Hinterradbremse werden unabhängig voneinander betätigt. Die Vorderradbremse wird über den rechten Bremshebel (1) betrieben, die hintere Bremse wird über den linken Bremshebel(2) bedient. Beim Anhalten oder Verlangsamen bitte beide Bremsen gleichzeitig betätigen. In engen Kurven, auf sandigen, schmutzigen Straßen eisigem oder nassem Asphalt empfiehlt es sich die Vorderradbremse ´sehr bedacht zu nutzen, denn wenn das Vorderrad sperrt, kann das Fahrzeug seitlich ausbrechen. -
Seite 22: Höchstgeschwindigkeit
Die ersten 500 km Sie sollten den Roller auf den ersten 500 km einfahren. Um die Wirtschaftlichkeit Ihres Rollers zu erhöhen wird empfohlen, sich an die Geschwindigkeitsbegrenzungen zu halten, die in der untenstehenden Tabelle angegeben sind. Beachten sie die Geschwindigkeitsbegrenzungen der StVO. Entfernung Höchstgeschwindigkeit 0-200km... - Seite 23 Das Leistungsdiagramm vor dem Einfahren des Rollers Damit der Roller seine volle Leistung entfalten kann, muss er zunächst eingefahren werden, das folgende Leistungsdiagramm zeigt an, wie sich der Roller im Auslieferzustand verhält.
- Seite 24 Leistungsdiagramm nach 35 km Bereits nach 35 km Sieht man eine deutliche Leistungssteigerung...
- Seite 25 Wartungsanleitung Regelmäßiger fachkundiger Service hilft, den Wert Ihres Rollers aufrecht zu erhalten und ist eine Bedingung für das Fortbestehen der Gewährleistung. Zudem beugt es Verschleiß am Fahrzeug und Korrosionsschäden vor. Zur Reinigung der Kunststoff- und Gummiteile benutzen Sie bitte keine ätzenden oder scharfen Reinigungsmittel.
- Seite 26 Hinweis: Wird das Fahrzeug über einen Zeitraum von mehr als 3 Wochen nicht gefahren, muss die Batterie an ein Batterieerhaltungsgerät angeschlossen werden, da ansonsten die Batterie tiefentladen und damit zerstört wird. Bei Kurzstreckenfahrten muss die Batterie zeitweise nachgeladen werden. Trotz leerer Batterie bleibt der Roller funktionsfähig. Sollte das Fahrzeug längere Zeit nicht genutzt werden, kann sich die Batterie entladen.
- Seite 27 Elektrik Sicherungen 15 A Die Sicherungen verhindern, dass Kurzschlüsse die elektrischen Anlagen des Rollers beschädigen. Wenn ein Beleuchtungsteil oder ein anderer Stromkreis plötzlich ausfällt, überprüfen Sie stets zuerst die Sicherungen. Die Sicherungen befinden sich im Batteriefach. Warnung: Bevor Sie die Sicherung überprüfen oder auswechseln, sollten Sie immer den Motor und die Elektronik des Fahrzeuges abgeschaltet haben.
-
Seite 28: Technische Änderungen, Zubehör Und Ersatzteile
Technische Änderungen, Zubehör und Ersatzteile Technische Änderungen am Roller können dazu führen ,dass Ihre Betriebserlaubnis die Gültigkeit verliert und Ihre Versicherungsschutz erlischt. Sollten Sie technische Änderungen vornehmen wollen, beachten Sie bitte vorgeschriebene Richtlinien. Diese dienen zum einen dazu, dass der Roller nicht beschädigt wird, und zum anderen dass die Verkehrssicherheit eingehalten wird. - Seite 29 Reifen Messen Sie die Profiltiefe in der Mitte der Lauffläche (2) Beachten Sie die vorgeschrieben Profiltiefe von 2,0mm Fahren Sie niemals ohne Ventilkappen (1) .Diese verhindern, dass der Reifen an Druck verliert. Beachten Sie Gebrauchsspuren wie seitliche Abnutzung, welche bis zur Markierung (3) zulässig sind Prüfen Sie regelmäßig den Reifendruck,.
- Seite 30 Vorderradbremse Plötzliche Änderungen oder ein schwammiges Gefühl der Bremshebel (1) können durch Fehler in der Hydraulik verursacht werden. Fahren Sie nicht, wenn sie Zweifel an der Funktionsfähigkeit Ihrer Bremsen haben, sondern konsultieren Sie einen Händler. Überprüfen Sie den Stand der Bremsflüssigkeit regelmäßig Drehen Sie den Lenker so, dass das Behältnis für die Bremsflüssigkeit (2) möglichst eben ist.
- Seite 31 Vorderradbremse Überprüfen Sie die Stärke der Bremsbeläge. Die minimale Stärke muss immer bestehen. Wir empfehlen für die Einstellungen oder Änderungen an den Bremsen immer eine Werkstatt oder einen Händler aufzusuchen. Entfernen Sie die Schutzkappe am Bremssattel. Überprüfen Sie die Dicke der Bremsbeläge ( Mind. 2,0mm) Wenn die Stärke der Beläge unter der Mindestzahl liegt, müssen die Beläge getauscht werden.
- Seite 32 Hinterradbremse Ein eindeutiges Zeichen dafür, dass die Bremsen nachgezogen werden, ist wenn Sie merken, dass der Bremshebel (1) mehr als10-20 mm freies Spiel hat, ohne dass die Bremsen anziehen. Achtung: Nachdem das Fahrzeug länger in Betrieb ist, empfiehlt es sich aufgrund der natürlichen Abnutzung, die Bremsen wieder nachstellen zu lassen.
-
Seite 33: Gasgriff Einstellen
Gasgriff einstellen Das Spiel beim Gasgriff (1) sollte zwischen 3-5 mm liegen Um den Gasgriff entsprechend einzustellen, schieben Sie den Gummischutz (2) beiseite, lösen Sie die Kontermutter (3) und drehen Sie an der Einstellschraube (Einstellbolzen 4) so lange bis das Gaspiel wieder 3-5 mm beträgt... - Seite 34 Reinigen des Luftfilters Der Roller ist mit einem Schaumstoffluftfilter ausgestattet, welcher in Öl eingelegt wurde. Im Falle starker Verschmutzung muss das Öl von Zeit zu Zeit ersetzt werden. Öffnen Sie hierzu zunächst den Sitz. Entfernen Sie die Schrauben (2) und nehmen Sie die das Helmfach (3) zusammen mit dem Sitz heraus.
- Seite 35 Luftfilter reinigen Entfernen Sie nun die Schrauben (7) und entnehmen Sie das Luftfiltergehäuse (8) Entfernen Sie die Schrauben (9) und nehmen Sie nun den Deckel des Gehäuses ab (10) Entfernen Sie den Schaumstoff (11) Zum Reinigen benutzen Sie bitte speziell im Fachhandel erhältliche Produkte Wringen Sie nach dem Reinigen den Filter aus und weichen Ihn...
-
Seite 36: Überprüfen Der Zündkerzen
Überprüfen der Zündkerzen Wichtig: Überprüfen Sie die Zündkerzen nur, wenn der Motor kalt ist. Die Zündkerze sind von der Seite rechter Hand zugänglich. Ziehen Sie den Zündkerzenstecker (1) Schrauben Sie die Zündkerze heraus und überprüfen Sie den Elektrodenabstand (0,6-0,7 mm) Ist die Zündkerze stark verbrannt , sollte Sie ersetzt werden. - Seite 37 Prüfen der Sicherung Installieren Sie nie eine Sicherung mit einer höheren Leistung. Es kann Schaden im elektrischen System verursachen. Die Sicherung befindet sich unter dem Batteriefachdeckel. Schalten Sie die Zündung aus. Entfernen Sie die Schrauben (1) und öffnen Sie den Batteriefachdeckel (2) Öffnen Sie das Behältnis für die Sicherung und entnehmen Sie...
- Seite 38 Batterie Achtung: Halten Sie Kinder von der Batterie fern. Eine geladene Batterie erzeugt ein explosives Gas, daher darf keine offene Flamme, Funken oder brennende Zigaretten mit der Batterie in Berührung kommen. Batteriesäure ist ätzend, tragen Sie daher immer Handschuhe und eine Schutzbrille.
- Seite 39 Auswechseln der Glühbirnen Verwenden Sie nur geprüfte Glühbirnen Bei Verwendung von nicht zugelassenen Glühbirnen, erlischt die Betriebsgenehmigung. Halten Sie die Glühbirnen beim Wechseln mit einem sauberen trockenen Tuch fest.. Entfernen Sie die Schrauben (1) der Verkleidung und nehmen Sie die vordere Verkleidung (4) ab Entfernen Sie die Schraube (3) Ziehen Sie die Stecker heraus und nehmen Sie die...
-
Seite 40: Auswechseln Der Scheinwerferbirnen
Auswechseln der Scheinwerferbirnen Entfernen Sie die Gummiabdeckung (1) und ziehen Sie die Halterklemme (2) Dann Ziehen Sie die Glühbirne (3) heraus. Die Montage erfolgt in umgekehrter Reihenfolge, wie die Demontage. Das Hauptlicht besteht aus LED´s (4). sollten diese nicht mehr richtig funktionieren, muss der Scheinwerfer ersetzt werden. -
Seite 41: Austauschen Der Blinkerbirnen
Austauschen der Blinkerbirnen Fassen Sie die Birnen nicht mit bloßen Fingern an, verwenden Sie stattdessen ein trockenes, sauberes Tuch. Das Rücklicht (4) und die Blinker (6) bitte nur von einer Werkstatt auswechseln lassen. -
Seite 42: Technische Daten
Technische Daten -Länge- Breite- Höhe 1870 mm- 700 mm- 1120 mm - Achsenabstand: 1290 mm -Sitzhöhe: 780 mm - Motor: 1 Zylinder 2 Takt- Motor - Hubraum: 50 cm³ - Nennleistung: 2,1 KW - Drehmoment: 8000 U/min - Höchstgeschwindigkeit: 45 km/h - Starter: Elektrostarter/Kickstarter - Gewicht: 95 kg - max. - Seite 43 Einlagerung Bei längerer Einlagerung des Rollers z.B. über Winter wird folgendes empfohlen: Füllen Sie den Kraftstofftank komplett auf um gegen Rost vorzubeugen Erhöhen Sie den Reifendruck um 0,3 bar : vorne 2,3 bar und hinten 2,6 bar. Reinigen Sie Ihren Roller, decken Sie Ihren Roller ab und lagern Sie ihn an einem trockenen Ort.
-
Seite 44: Achtung Wir Weisen Ausdrücklich Darauf Hin
Wartung und Service Unbedingt die Qualität und den Typ des eingefüllten 2Taktmischöls - & Getriebeöls und die Funktion der Betriebsbremsen prüfen! Niemals das Fahrzeug mit eingeschalteter Zündung abstellen! Immer auf den richtigen Reifendruck achten! In dem ersten Monat nach Kauf vor jeder Fahrt den Sitz der Schrauben prüfen –... - Seite 45 Wartungsplan !!! Die zuerst eintretenden Daten (Monat oder KM) sind maßgebend. Zur Aufrechterhaltung der Gewährleistung wichtig: Originalwerkstattrechnung über Wartungs- und Ölwechselservice aufbewahren. Vergaserreinigungsarbeiten werden maximal bis zu einer Laufleistung von 300 km und einem Zeitraum von einem Monat im Rahmen der Gewährleistung übernommen (Zuerst eintretende Daten sind maßgebend). Spätere Arbeiten müssen im Rahmen einer Inspektion vom Kunden übernommen werden.
- Seite 46 INSPEKTION Inspektions- und Wartungsarbeiten dürfen nur von einem autorisierten Fachhändler (KFZ oder Zweiradwerkstatt) ausgeführt und bestätigt werden. 1. Wartungsdienst 2. Wartungsdienst 3. Wartungsdienst nach 1 Monat oder 500 km nach 6 Monaten oder 2.000 km nach 12 Monaten oder 4.000 km Datum/Stempel/Unterschrift Datum/Stempel/Unterschrift Datum/Stempel/Unterschrift...
-
Seite 47: Gewährleistung
Gewährleistung • Ab dem Kaufdatum des Motorrollers wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Motorrollers in Werkstoff und Herstellung während der gesetzlichen Gewährleistung gewährt. Zur Erfüllung der Gewährleistungsverpflichtung werden nur die Teile ersetzt, die einen Fehler im Material bzw. bei der Herstellung aufweisen und die Teile, die trotz sachgerechter Bedienung/Behandlung des Motorrollers zwangsläufig beschädigt wurden. - Seite 48 Gewährleistung Eigenreparaturversuche durch Käufer oder Dritten Keine Originalersatzteile eingebaut wurden Manipulation, Sturz und Gewalteinwirkung Schäden, die durch Hagel, Steinschlag, Industrieabgase, Streusalz, mangelnde Pflege, ungeeignete Pflegemittel usw. entstanden sind. Nicht unter die Gewährleistung fallen Kosten für Wartungs-, Überprüfungs- und Säuberungsarbeiten. a) Es können keine Gewährleistungsansprüche geltend gemacht werden für Mängel, die im ursächlichen Zusammenhang mit der nicht oder nicht termingerecht ausgeführten Wartung stehen.
-
Seite 49: Service-Hotline
Wir wünschen: Jede Menge Spaß beim Fahren. Service Hotline Service Hotline 06806/99260 Mo-Fr 8.00-12.00 und 13.00-16.30 Uhr...
