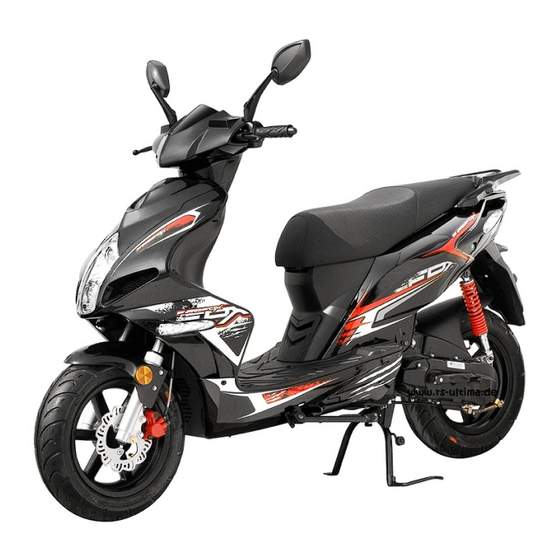

Saro FX 50
Betriebsanleitung + Serviceplan
ACHTUNG
: Wartungsplan/ Wartungsintervallen
(s. ab Seite 29) muss selbstständig Folge geleistet
werden – ausbleibende Inspektionen können zum
vollständigen Gewährleistungsverlust führen!
Sacom Außenhandel GmbH
Matthias-Nickels-Straße 2
66346 Püttlingen
Telefon: +49 6806 99260
Telefax: +49 6806 992626
E-Mail: info@sacom-handel.de
Internet: www.sacom-handel.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Saro FX 50
Inhaltszusammenfassung für Saro FX 50
- Seite 1 Saro FX 50 Betriebsanleitung + Serviceplan ACHTUNG : Wartungsplan/ Wartungsintervallen (s. ab Seite 29) muss selbstständig Folge geleistet werden – ausbleibende Inspektionen können zum vollständigen Gewährleistungsverlust führen! Sacom Außenhandel GmbH Matthias-Nickels-Straße 2 66346 Püttlingen Telefon: +49 6806 99260 Telefax: +49 6806 992626 E-Mail: info@sacom-handel.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Allgemeines/Technische Hotline Vor Inbetriebnahme Gewährleistungsbedingungen Motor- und Fahrgestellnummer Ihre Sicherheit Bedienelemente 10-11 Treibstoff Motoröl /Ölwechsel 13-14 10. Vor dem Start 11. Starten 12. Die ersten 1500 km 13. Fahranweisungen 14. Reinigung und Pflege 15. Inspektionen/Wartungen (in Werkstätten) 20-23 16. -
Seite 3: Allgemeines/Technische Hotline
2. Allgemeines/Technische Hotline • Veränderungen durch Um- oder Anbauten sind nur im Rahmen der gesetzlichen Vorschriften zulässig. • Das Fahrzeug dient ausschließlich der Nutzung öffentlicher Verkehrswege und ist nicht im OFF- Road Bereich zu fahren (kein Geländefahrzeug) • Bei Nichteinhaltung sowie Verletzung der Wartungspflicht erlischt der Gewährleistungsanspruch! •... -
Seite 4: Vor Inbetriebnahme
3. Vor Inbetriebnahme • Firefox 50 – dieses Fahrzeug ist zulassungspflichtig. Sie benötigen zum Anmelden eine Deckungskarte Ihrer Haftpflichtversicherung. • Bei Fragen zur Helmpflicht oder Mitführungspflicht von Fahrzeugpapieren, Verbandskasten oder Warndreieck beachten Sie bitte stets die Straßenverkehrs-Zulassungs-Ordnung (StVZO) sowie alle weiteren, für die Fahrzeugklasse gültigen gesetzlichen Bestimmungen. - Seite 5 3. Vor Inbetriebnahme • Sollte das Fahrzeug nach 15 Sekunden nicht anspringen, wiederholen Sie den Startvorgang mit dem Kickstarter. (Seitenständer immer ganz hochklappen) • Nach einer Fahrstrecke von ca. 150 km muss eventuell die Leerlaufdrehzahl des Motors korrigiert werden. Die Überprüfung und Einstellung wird im Rahmen des ersten Kundendienstes in einer qualifizierten Zweirad- oder KFZ- Werkstatt durchgeführt.
-
Seite 6: Gewährleistungsbedingungen
4. Gewährleistungsbedingungen Die Gewährleistungsdauer beträgt 24 Monate ab Kaufdatum. Bei gewerblicher Nutzung beträgt die Gewährleistungsdauer 12 Monate ab Kaufdatum falls nichtanders vertraglich vereinbart. 1. Es wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Rollers in Werkstoff und Herstellung während der gesetzlichen Gewährleistung ab dem Datum der Übergabe des Rollers gewährt. -
Seite 7: Werkstattreparaturrechnungen Werden Nur Mit
4. Gewährleistungsbedingungen die Nichtverwendung von Original-Ersatzteilen . Schäden, die durch Steinschlag, Hagel, Streusalz, Industrieabgase, mangelnde Pflege, ungeeignete Pflegemittel usw. entstanden sind. folgende Bauteile, ausgenommen eindeutige Material- bzw. Herstellungsfehler (z .B . Bruch, falscher Zusammenbau): - Bauteile, die während der normalen Wartungs – arbeiten ausgewechselt werden, wie z.B. -
Seite 8: Fahrgestell- Und Motornummer
5. Fahrgestell- und Motornummer • Bitte notieren Sie die Fahrgestell- und Motornummer Ihres Rollers. Wenn Ihr Roller eine Wartung oder Reparatur benötigt, werden Ihnen diese Nummern helfen, schnellen und unkomplizierten Service zu erhalten. Zudem sind diese Nummern für die Anmeldung des Fahrzeugs notwendig. •... -
Seite 9: Ihre Sicherheit
6. Ihre Sicherheit Denken Sie immer an Ihre Sicherheit und die Sicherheit der anderen Verkehrsteilnehmer und beachten Sie die Regeln des Straßenverkehrs! Bitte schenken Sie den folgenden Punkten besondere Aufmerksamkeit: 1.) Vor jeder Fahrt Inspizieren Sie Ihren Motorroller vor jeder Fahrt. Nutzen Sie dazu die Liste auf Seite 17! 2.) Kleidung Tragen Sie beim Fahren immer passende Kleidung,... -
Seite 10: Bedienelemente
7. Bedienelemente am Lenker Machen Sie sich mit der Bedienung Ihres Fahrzeuges vertraut, bevor Sie die erste Fahrt antreten. Sie erhöhen dadurch sowohl Ihre eigene Sicherheit, als auch die Sicherheit anderer Verkehrsteilnehmer. 1. Bremshebel ( Hinterradbremse) Feststellbremse Ziehen Sie den Bremshebel, um Druck auf die hintere Bremse auszuüben / bei Benutzung des Seitenständers immer die Feststellbremse betätigen. - Seite 11 7. Bedienelemente am Lenker 4. Bremshebel ( Vorderradbremse) Ziehen Sie den Hebel, um das Vorderrad abzubremsen. 5. Schalter am rechten Lenkergriff A: Lichtanlage - Je nach Position werden die Scheinwerfer sowie die Armaturen eingeschaltet. ON: Position: es sind sämtliche Leuchten eingeschaltet OFF: Position: es sind sämtliche Leuchten ausgeschaltet B: Zündknopf Wenn der Zündknopf auf „ON“...
-
Seite 12: Treibstoff
8. Treibstoff Qualitativ hochwertiger Treibstoff ist wichtig für den wirtschaftlichen Betrieb und die Langlebigkeit des Rollers. Wir empfehlen Super Benzin mit mindestens 94 Oktan (Ottokraftstoff). Um den Tank zu füllen: Öffnen Sie die Sitzbank (Sitzbankschloss) Öffnen Sie den Tankdeckel (Tankdeckel) Treibstoff einfüllen Tankverschluss schließen Mischölbehälter / 2 Takt Mischöl Öffnen Sie die Sitzbank (Sitzbankschloss) - Seite 13 9. Zweitakt - Mischöl Um einen reibungslosen Betrieb Ihres Rollers zu gewährleisten, sollte sich stets genügend Öl im Motorkreislauf befinden. Wenn zu wenig Öl verwendet wird, kann dies zu erheblichen Motorschäden führen. Vor jeder Fahrt ist der Füllstand des Mischölbehälters zukontrollieren! Befüllen des Mischölbehälters: Öffnen Sie das Sitzbankstaufach.
-
Seite 14: Vor Dem Start
10. Vor dem Starten Folgende Anweisungen sollten Sie vor jeder Fahrt beachten! Die Prüfungen dauern nur ein paar Minuten, können Ihnen aber viel Zeit und Unannehmlichkeiten ersparen und dienen dazu, Ihre Sicherheit zu gewährleisten. Lenkergriffe Lenkergriffe nicht locker? Bremsen Kabel nicht beschädigt, Bremsbebel fest und mit max. -
Seite 15: Starten
11. Starten A ) Mit Elektro-Starter (Normaler Start) Bitte überprüfen Sie den Öl- und Benzinstand, bevor Sie den Motor starten. Versichern Sie sich, dass das Fahrzeug auf dem Hauptständer steht, wenn Sie den Motor starten. Halten Sie den Bremshebel angezogen und drehen Sie den Zündschalter in die „ON“... -
Seite 16: Die Ersten 1500 Km
12. Die ersten 800 km Sie sollten den Roller auf den ersten 800 km einfahren. Um die Wirtschaftlichkeit Ihres Rollers zu erhöhen, wird empfohlen, sich an die Geschwindigkeitsbegrenzungen zu halten, die in der untenstehenden Tabelle angegeben sind. Beachten Sie die Geschwindigkeitsbegrenzungen der StVO! Entfernung Höchstgeschwindigkeit - 500 km... -
Seite 17: Fahranweisungen
13. Fahranweisungen Folgende Anweisungen sollten Sie beachten, um sicher ans Ziel zu kommen, ohne sich selbst und andere Verkehrsteilnehmer zu gefährden: • Geben Sie nicht zu plötzlich und zu viel Gas. Das Fahrzeug kann sonst außer Kontrolle geraten. • Nutzen Sie den Blinker um Ihre Richtung anzuzeigen, auch beim Losfahren vom Straßenrand. -
Seite 18: Reinigung Und Pflege
14. Reinigung und Pflege Um Korrosion zuverlässig vorzubeugen, empfiehlt es sich, das Fahrzeug regelmäßig gründlich zu reinigen und zu pflegen. Verwenden Sie geeignete Reinigungs-- und Pflegemittel. Und einen weichen Schwamm. Keinesfalls Lösungsmittel benutzen. Niemals direkten Wasserstrahl auf folgende Bauteile richten: - Scheinwerfer - Schalter auf dem Lenker - Bremshebel... -
Seite 19: Inspektionen/Wartungen In Werkstätten
Inspektionen/Wartungen in Werkstätten Der Sicherheit wegen sollten Sie Ihr Fahrzeug regelmäßig inspizieren und warten lassen. Die regelmäßigen Wartungen helfen, die Lebensdauer der Fahrzeugteile zu erhöhen und die Umwelt zu schonen. Außerdem ist die einwandfreie Funktionsweise des Fahrzeugs für die Sicherheit im Straßenverkehr notwendig. -
Seite 20: Nur Von Einer Werkstatt Durchzuführen
Inspektionen/Wartungen in Werkstätten Reifen Abrieb und Stabilität werden vom Reifendruck beeinflusst. Sorgen Sie dafür dass Profiltiefe und Reifendruck stets korrekt sind. Wechseln Sie einen Reifen sofort aus, wenn die Profiltiefe vorn 1,5 mm und hinten 2,0 mm unterschreiten ist oder der Reifen sichtbare Schäden aufweist. Zündkerzen Reinigen Sie die Kontaktstelle mit einem Stück Stahlwolle. - Seite 21 Inspektionen/Wartungen in Werkstätten Bremsen Sollte der Spielraum zu groß sein, können Sie mit Hilfe der Justierschraube die Backen anpassen. Sollte der Abstand zu groß sein, drehen Sie die Schraube im Uhrzeigersinn. Bei zu kleinem Abstand gegen den Uhrzeigersinn. Um die Hinterradbremse einzustellen, drehen Sie an der Einstellschraube um den Spielraum korrekt einzustellen.
-
Seite 22: Lagerung/Transport Des Rollers
18. Lagerung/Transport des Rollers Wenn Sie Ihren Roller längere Zeit nicht benutzen wollen, beachten Sie bitte folgende Hinweise zur Lagerung: • Tanken Sie den Tank randvoll. Entnehmen Sie die Batterie und lagern Sie diese an einem warmen, trockenen und schattigen Ort. •... - Seite 23 19. Staufach Drehen Sie den Schlüssel nach rechts, um das Sitzschloss zu öffnen. Nr. 1 Heben Sie den Sitz an damit das Staufach geöffnet ist. Drücken sie den Sitz nach unten. Das Schloss rastet automatisch ein. Warnung: - Die maximale Kapazität des Staufachs beträgt ca. 7 kg. Stellen Sie sicher, dass das Sitzschloss nach dem Verschließen eingerastet ist.
-
Seite 24: Technische Daten
20. Technische Daten Größe Länge: 1870 mm/ Breite: 700 mm / Höhe: 1165 mm Radstand 1320 mm Motor 1 Zylinder – 2 Takt Zylinder 49cc Automatikgetriebe Max. Leistung: 1,9 kw - 6000u/min Zündvorrichtung: CDI Start: Elektrisch/Kick luftgekühlt Elektronik Sicherungen: 10A Scheinwerfer: 12V 35W Blinker: vorn: 12V / 1,8W hinten: 12V / 1W... -
Seite 25: Allgemeine Hinweise
21. Allgemeine Hinweise Alle Bowdenzüge müssen regelmäßig gewartet und eventuell ausgetauscht werden! Dies kann insbesondere der Fall sein, wenn der Motorroller oft im Freien abgestellt wird und den Witterungseinflüssen ausgesetzt ist. WICHTIG: Hinweise zum Wartungsplan Es gilt die Nachweispflicht des Kunden, deshalb bitte Rechnungen und Belege als Nachweis aufzuheben! •... -
Seite 26: Probleme/Ursachen Und Behebung
22. Probleme / Ursachen u. Behebung 1. Startschwierigkeiten allgemein Bitte fahren Sie den Roller nach den ersten Starts stets über eine längere Distanz von mind. 5 bis 10 km pro Fahrt/ Start! Das Fahrzeug muss hierbei auf volle Betriebstemperatur kommen, damit sich eventuell noch vorhandene Konservierungsmittelreste an dem Motor und den Vergaserinnenseiten aus der Herstellung lösen können und anschließend im normalen Verbrennungsakt mit verbrannt werden. -
Seite 27: Wartungsplan
Wartungsplan Zur Aufrechterhaltung der Gewährleistung wichtig: Originalwerkstattrechnung über Wartungs- und Ölwechselservice aufbewahren. Vergaserreinigungsarbeiten werden maximal bis zu einer Laufleistung von 300 km und einem Zeitraum von einem Monat im Rahmen der Gewährleistung übernommen (Zuerst eintretende Daten sind maßgebend). Spätere Arbeiten müssen im Rahmen einer Inspektion vom Kunden übernommen werden. - Seite 28 INSPEKTION Inspektions- und Wartungsarbeiten dürfen nur von einem autorisierten Fachhändler (KFZ oder Zweiradwerkstatt) ausgeführt und bestätigt werden. 1. Wartungsdienst 2. Wartungsdienst 3. Wartungsdienst nach 1 Monat oder 300 km nach 6 Monaten oder 2.500 km nach 12 Monaten oder 5.000 km Datum/Stempel/Unterschrift Datum/Stempel/Unterschrift Datum/Stempel/Unterschrift...
-
Seite 29: Elektroschema
Elektro-Schema...
