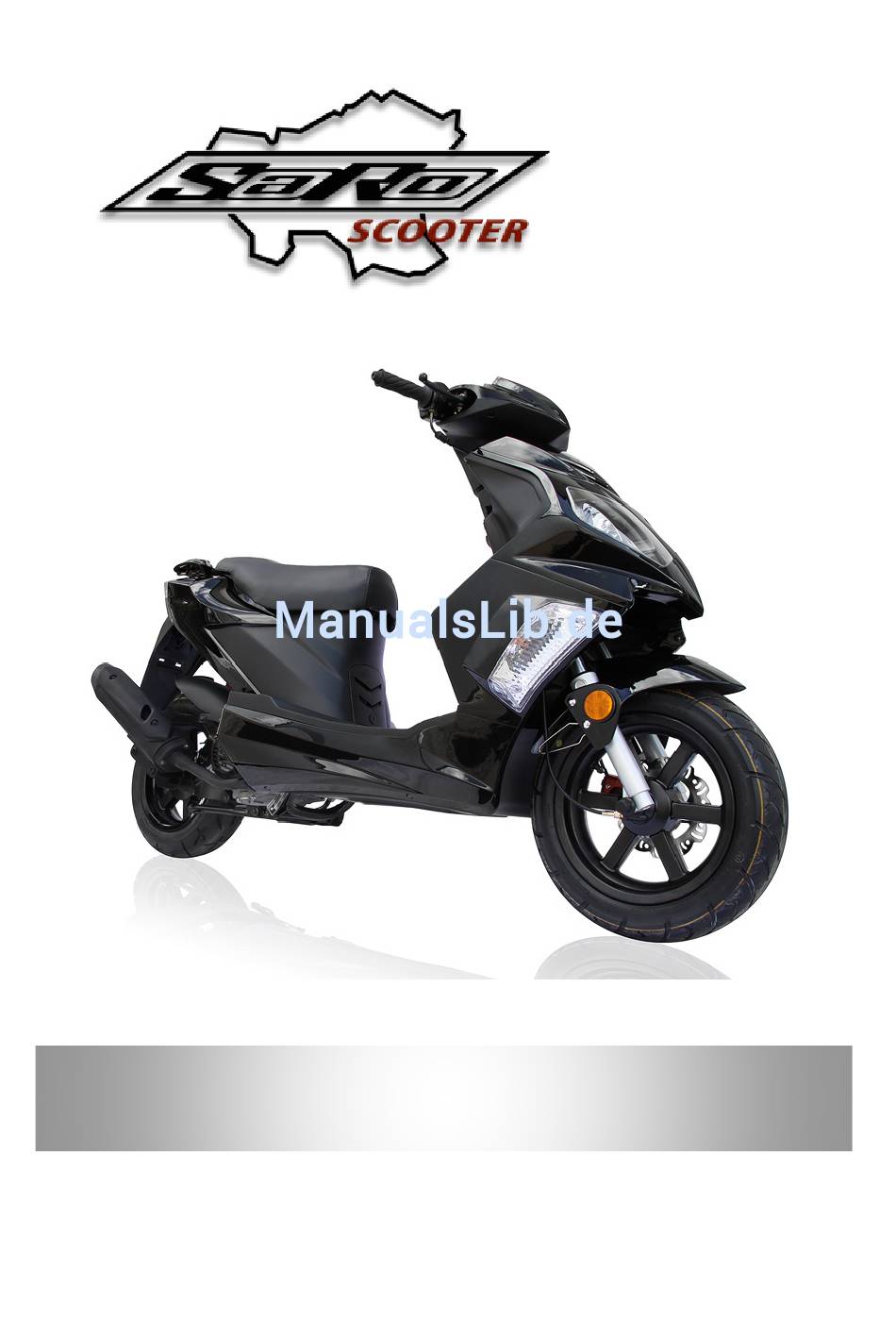

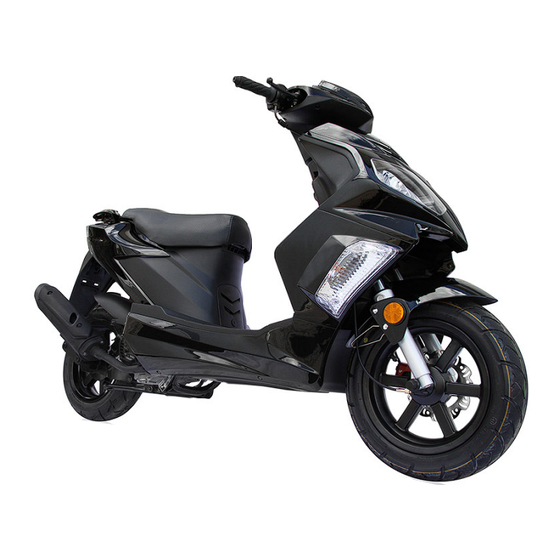

- Seite 1 Saro SC Version 125 ACHTUNG: Wartungsplan/ Wartungsintervallen (s. ab Seite 31) muss selbstständig Folge geleistet werden – ausbleibende Inspektionen können zum vollständigen Gewährleistungsverlust führen!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Allgemeines/Technische Hotline Vor Inbetriebnahme 5 – 6 Gewährleistungsbedingungen 7 – 8 Motor- und Fahrgestellnummer Ihre Sicherheit Bedienelemente 11 – 12 Treibstoff Motoröl 10. Ölwechsel 11. Hauptschalter 12. Vor dem Start 13. Starten 14. Die ersten 1000 km 15. Fahranweisungen 16. -
Seite 3: Einleitung
1. Einleitung Vielen Dank, dass Sie sich für einen Roller von Saro-Scooter entschieden haben. Mit dieser Entscheidung haben Sie sich für hohe Qualität und aktuelle Technologie entschieden. Dieser Motorroller wurde für den Straßengebrauch entwickelt und wird Ihnen jede Menge Fahrspaß... -
Seite 4: Allgemeines/Technische Hotline
2. Allgemeines Für den Saro SC 125 benötigen Sie den Führerschein Klasse A ab 18 Jahren oder alte Klasse 1,2,3 und4, wenn vor dem 1.4.1980 erteilt wurde. Veränderungen durch Um- oder Anbauten sind nur im Rahmen der gesetzlichen Vorschriften zulässig. -
Seite 5: Vor Inbetriebnahme
3. Vor Inbetriebnahme Saro SC 125 – dieses Fahrzeug ist zulassungspflichtig. Sie benötigen zum Anmelden eine Deckungskarte Ihrer Haftpflichtversicherung. Bei Fragen zur Helmpflicht oder Mitführungspflicht von Fahrzeugpapieren, Verbandskasten oder Warndreieck beachten Sie bitte stets die Straßenverkehrs- Zulassungs-Ordnung (StVZO) sowie alle weiteren, für die Fahrzeugklasse gültigen gesetzlichen Bestimmungen. - Seite 6 3. Vor Inbetriebnahme Sollte das Fahrzeug nach 15 Sekunden nicht anspringen, wiederholen Sie den Startvorgang mit dem Kickstarter. (Seitenständer immer ganz hochklappen) Vor der Benutzung des Kickstarters betätigen Sie den Gasgriff 3x schnell von der Ruhestellung bis zum Anschlag . Nach einer Fahrstrecke von ca.
-
Seite 7: Gewährleistungsbedingungen
4. Gewährleistungsbedingungen Die Gewährleistungsdauer beträgt 24 Monate ab Kaufdatum. Bei gewerblicher Nutzung beträgt die Gewährleistungsdauer 12 Monate ab Kaufdatum. 1 . Es wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Rollers in Werkstoff und Herstellung während der gesetzlichen Gewährleistung ab dem Datum der Übergabe des Rollers gewährt. - Seite 8 4. Gewährleistungsbedingungen Gewährlesitungsauschluss bei: Nichtverwendung von Original-Ersatzteilen . Schäden, die durch Steinschlag, Hagel, Streusalz, Industrieabgase, mangelnde Pflege, ungeeignete Pflegemittel usw. entstanden sind. folgende Bauteile, ausgenommen eindeutige Material- bzw. Herstellungsfehler (z .B . Bruch, falscher Zusammenbau): -Bauteile, die während der normalen Wartungsarbeiten ausgewechselt werden, wie z.B.
-
Seite 9: Fahrgestell- Und Motornummer
5. Fahrgestell- und Motornummer • Bitte notieren Sie die Fahrgestell- und Motornummer Ihres Rollers. Wenn Ihr Roller eine Wartung oder Reparatur benötigt, werden Ihnen diese Nummern helfen, schnellen und unkomplizierten Service zu erhalten. Zudem sind diese Nummern für die Anmeldung des Fahrzeugs notwendig. •... -
Seite 10: Ihre Sicherheit
6. Ihre Sicherheit Denken Sie immer an Ihre Sicherheit und die Sicherheit der anderen Verkehrsteilnehmer und beachten Sie die Regeln des Straßenverkehrs! Bitte schenken Sie den folgenden Punkten besondere Aufmerksamkeit: 1.) Vor jeder Fahrt Inspizieren Sie Ihren Motorroller vor jeder Fahrt. Nutzen Sie dazu die Liste auf Seite 17! 2.) Kleidung Tragen Sie beim Fahren immer passende Kleidung, schützen Sie Ihre... -
Seite 11: Bedienelemente
7. Bedienelemente am Lenker Machen Sie sich mit der Bedienung Ihres Fahrzeuges vertraut, bevor Sie die erste Fahrt antreten. Sie erhöhen dadurch sowohl Ihre eigene Sicherheit, als auch die Sicherheit anderer Verkehrsteilnehmer. 1. Bremshebel ( Hinterradbremse) Feststellbremse Ziehen Sie den Bremshebel, um Druck auf die hintere Bremse auszuüben / bei Benutzung des Seitenständers immer die Feststellbremse betätigen. - Seite 12 7. Bedienelemente am Lenker 4. Bremshebel ( Vorderradbremse) Ziehen Sie den Hebel, um das Vorderrad abzubremsen. 5. Schalter am rechten Lenkergriff A Scheinwerferschalter – nach links schieben, um Scheinwerfer und Rücklicht einzuschalten . B Startknopf – kurz drücken, um Motor zu starten .
-
Seite 13: Treibstoff
8. Treibstoff Qualitativ hochwertiger Treibstoff ist wichtig für den wirtschaftlichen Betrieb und die Langlebigkeit des Rollers. Wir empfehlen Super Benzin mit mindestens 94 Oktan (Ottokraftstoff). Um den Tank zu füllen: Führen Sie den Schlüssel ein Schlüssel im Uhrzeigersinn drehen und Tankklappe öffnen Tankverschluss aufschrauben Treibstoff einfüllen Tankverschluss schließen Ablesen der Tankanzeige... -
Seite 14: Motoröl
9. Motoröl Um einen reibungslosen Betrieb Ihres Rollers zu gewährleisten, sollte sich stets genügend Öl im Motorkreislauf befinden. Wenn zu wenig Öl verwendet wird, kann dies zu erheblichen Motorschäden führen. Als Motoröl darf ausschließlich der Typ SAE 15W-40 verwendet werden. Vor jeder Fahrt den Füllstand kontrollieren. -
Seite 15: Ölwechsel
10. Ölwechsel Die Qualität des Motoröls ist der wichtigste Faktor bei der Lebensdauer des Motors. Lassen Sie das Motoröl gemäß dem vorgeschriebenen Intervallen von einer anerkannten Werkstatt mit dem richtige Typ (Typ SAE 15W-40) auswechseln. Sie sollten das Motoröl nur wechseln lassen, wenn sich der Motor auf Betriebstemperatur befindet. -
Seite 16: Hauptschalter
11. Hauptschalter (Sonderausstattung) Das Fahrzeug ist im Batteriefach mit einem Hauptschalter für die Hauptstromversorgung ausgerüstet. Um den Hauptschalter zu bedienen, lösen Sie die beiden Kreuzschlitzschrauben der Batteriefachabdeckung im Trittbrett und entfernen Sie die Abdeckung . Der Schalter hat zwei gekennzeichnete Positionen: I steht für „Ein“... -
Seite 17: Vor Dem Start
12. Vor dem Starten Folgende Anweisungen sollten Sie vor jeder Fahrt beachten! Die Prüfungen dauern nur ein paar Minuten, können Ihnen aber viel Zeit und Unannehmlichkeiten ersparen und dienen dazu, Ihre Sicherheit zu gewährleisten. Lenkergriffe Lenkergriffe nicht locker? Bremsen Kabel nicht beschädigt, Hebel fest, Bremse funktionstüchtig? Reifen korrekter Reifendruck, keine sichtbaren... -
Seite 18: Starten
13. Starten A ) Mit Elektro-Starter (normaler Start) Bitte überprüfen Sie den Öl- und Benzinstand, bevor Sie den Motor starten. Versichern Sie sich, dass das Fahrzeug auf dem Hauptständer steht, wenn Sie den Motor starten. Halten Sie den Bremshebel angezogen und drehen Sie den Zündschalter in die „ON“... -
Seite 19: Die Ersten 1000 Km
14. Die ersten 500 km Sie sollten den Roller auf den ersten 500 km einfahren. Um die Wirtschaftlichkeit Ihres Rollers zu erhöhen, wird empfohlen, sich an die Geschwindigkeitsbegrenzungen zu halten, die in der untenstehenden Tabelle angegeben sind. Beachten sie die Geschwindigkeitsbegrenzungen der StVO! Entfernung Höchstgeschwindigkeit - 200 km... -
Seite 20: Fahranweisungen
15. Fahranweisungen Folgende Anweisungen sollten Sie beachten, um sicher ans Ziel zu kommen, ohne sich selbst und andere Verkehrsteilnehmer zu gefährden: • Geben Sie nicht zu plötzlich und zu viel Gas. Das Fahrzeug kann sonst außer Kontrolle geraten. • Nutzen Sie den Blinker um Ihre Richtung anzuzeigen, auch beim Losfahren vom Straßenrand. -
Seite 21: Reinigung Und Pflege
16. Reinigung und Pflege Um Korrosion zuverlässig vorzubeugen, empfiehlt es sich, das Fahrzeug regelmäßig gründlich zu reinigen und zu pflegen. Verwenden Sie geeignete Reinigungs-- und Pflegemittel. Einen weichen Schwamm benutzen. Keinesfalls Lösungsmittel verwenden. Niemals direkten Wasserstrahl auf folgende Bauteile richten: - Scheinwerfer - Schalter auf dem Lenker - Bremshebel... -
Seite 22: Inspektionen/Wartungen In Werkstätten
17. Inspektionen/Wartungen in Werkstätten Der Sicherheit wegen sollten Sie Ihr Fahrzeug regelmäßig inspizieren und warten lassen. Die regelmäßigen Wartungen helfen, die Lebensdauer der Fahrzeugteile zu erhöhen und die Umwelt zu schonen. Außerdem ist die einwandfreie Funktionsweise des Fahrzeugs für die Sicherheit im Straßenverkehr notwendig. Weitere Informationen zur Wartung sowie zu den Wartungsintervallen finden Sie auf den nächsten Seiten. - Seite 23 17. Inspektionen/Wartungen in Werkstätten Batterie Verwendet wird eine 12V/6Ah Batterie. Kontrollieren Sie die Batterie regelmäßig. Zum Ausbau der Batterie sollten Sie zuerst den Schalter für die Stromversorgung auf OFF stellen und anschließend zuerst den Minus- Pol (siehe Tabelle) der Batterie abklemmen, diese dann entfernen und eine neue Batterie einsetzen.
- Seite 24 17. Inspektionen/Wartungen in Werkstätten Reifen Abrieb und Stabilität werden vom Reifendruck beeinflusst. Sorgen Sie dafür dass Profiltiefe und Reifendruck stets korrekt sind. Wechseln Sie einen Reifen sofort aus, wenn die Profiltiefe 1,6 mm unterschritten hat oder der Reifen sichtbare Schäden aufweist. Luftfilterwechsel Säubern oder ersetzen sie den Luftfilter, wenn sie viel auf verschmutzten Strecken und /oder bei Regen fahren.
- Seite 25 17. Inspektionen/Wartungen in Werkstätten Bremsen Sollte der Spielraum zu groß sein, können Sie mit Hilfe der Justierschraube die Backen anpassen. Sollte der Abstand zu groß sein, drehen Sie die Schraube im Uhrzeigersinn. Bei zu kleinem Abstand gegen den Uhrzeigersinn. Um die Hinterradbremse einzustellen, drehen Sie an der Einstellschraube um den Spielraum korrekt einzustellen.
-
Seite 26: Lagerung/Transport Des Rollers
18. Lagerung/Transport des Rollers Wenn Sie Ihren Roller längere Zeit nicht benutzen wollen, beachten Sie bitte folgende Hinweise zur Lagerung: • Tanken Sie den Tank randvoll. Entnehmen Sie die Batterie und lagern Sie diese an einem warmen, trockenen und schattigen Ort. •... -
Seite 27: Staufach
19. Staufach Drehen Sie den Schlüssel nach rechts, um das Sitzschloss zu öffnen. Heben Sie den Sitz an damit das Staufach geöffnet ist. Drücken sie den Sitz nach unten. Das Schloss rastet automatisch ein. Warnung: Die maximale Kapazität des Handschuhfachs beträgt ca. 5 kg. Stellen Sie sicher, dass das Sitzschloss nach dem Verschließen eingerastet ist. -
Seite 28: Technische Daten
20. Technische Daten Maße Länge: 1875 mm / Breite: 690 mm Höhe: 1185 mm Radstand: 1290 mm Motor 4-Taktmotor mit 1 Zylinder Zylindervolumen: 124 cc Max. Leistung: 4,9 kW / 6.500 U/min Verdichtungsverhältnis: 9,2 : 1 Max. Drehmoment: 7,8 Nm / 4.500 U/min Luftfilter: Polyurethanelement Motoröl: SAE 15W/40 Getriebeöl: 80 W/90... -
Seite 29: Allgemeine Hinweise /Hinweise Zum Wartungsplan
21. Allgemeine Hinweise Alle Seilzüge müssen regelmäßig gewartet und eventuell ausgetauscht werden! Dies kann insbesondere der Fall sein, wenn der Motorroller oft im Freien abgestellt wird und den Witterungseinflüssen ausgesetzt ist. WICHTIG: Hinweise zum Wartungsplan Es gilt die Nachweispflicht des Kunden, deshalb bitte Rechnungen und Belege als Nachweis aufzuheben! •... -
Seite 30: Probleme/Ursachen Und Behebung
22. Probleme / Ursachen u. Behebung 1. Startschwierigkeiten allgemein Bitte fahren Sie den Roller nach den ersten Starts stets über eine längere Distanz von mind. 5 bis 10 km pro Fahrt/ Start! Das Fahrzeug muss hierbei auf volle Betriebstemperatur kommen, damit sich eventuell noch vorhandene Konservierungsmittelreste an dem Motor und den Vergaserinnenseiten aus der Herstellung lösen können und anschließend im normalen Verbrennungsakt mit verbrannt... -
Seite 31: Wartungsplan
Wartungsplan !!! Die zuerst eintretenden Daten (Monat oder KM) sind maßgebend. Zur Aufrechterhaltung der Gewährleistung wichtig: Originalwerkstattrechnung über Wartungs- und Ölwechselservice aufbewahren. Vergaserreinigungsarbeiten werden maximal bis zu einer Laufleistung von 300 km und einem Zeitraum von einem Monat im Rahmen der Gewährleistung übernommen (Zuerst eintretende Daten sind maßgebend). Spätere Arbeiten müssen im Rahmen einer Inspektion vom Kunden übernommen werden. -
Seite 32: Inspektions-Nachweise
INSPEKTION Inspektions- und Wartungsarbeiten dürfen nur von einem autorisierten Fachhändler (KFZ oder Zweiradwerkstatt) ausgeführt und bestätigt werden. 1. Wartungsdienst 2. Wartungsdienst 3. Wartungsdienst nach 1 Monat oder 500 km nach 6 Monaten oder 2.000 km nach 12 Monaten oder 4.000 km Datum/Stempel/Unterschrift Datum/Stempel/Unterschrift Datum/Stempel/Unterschrift... -
Seite 33: Service-Hotline
Wir wünschen: Jede Menge Spaß beim Fahren. Service Hotline Service Hotline 06806/99260 Mo-Fr 8.00-12.00 und 13.00-16.30 Uhr...
