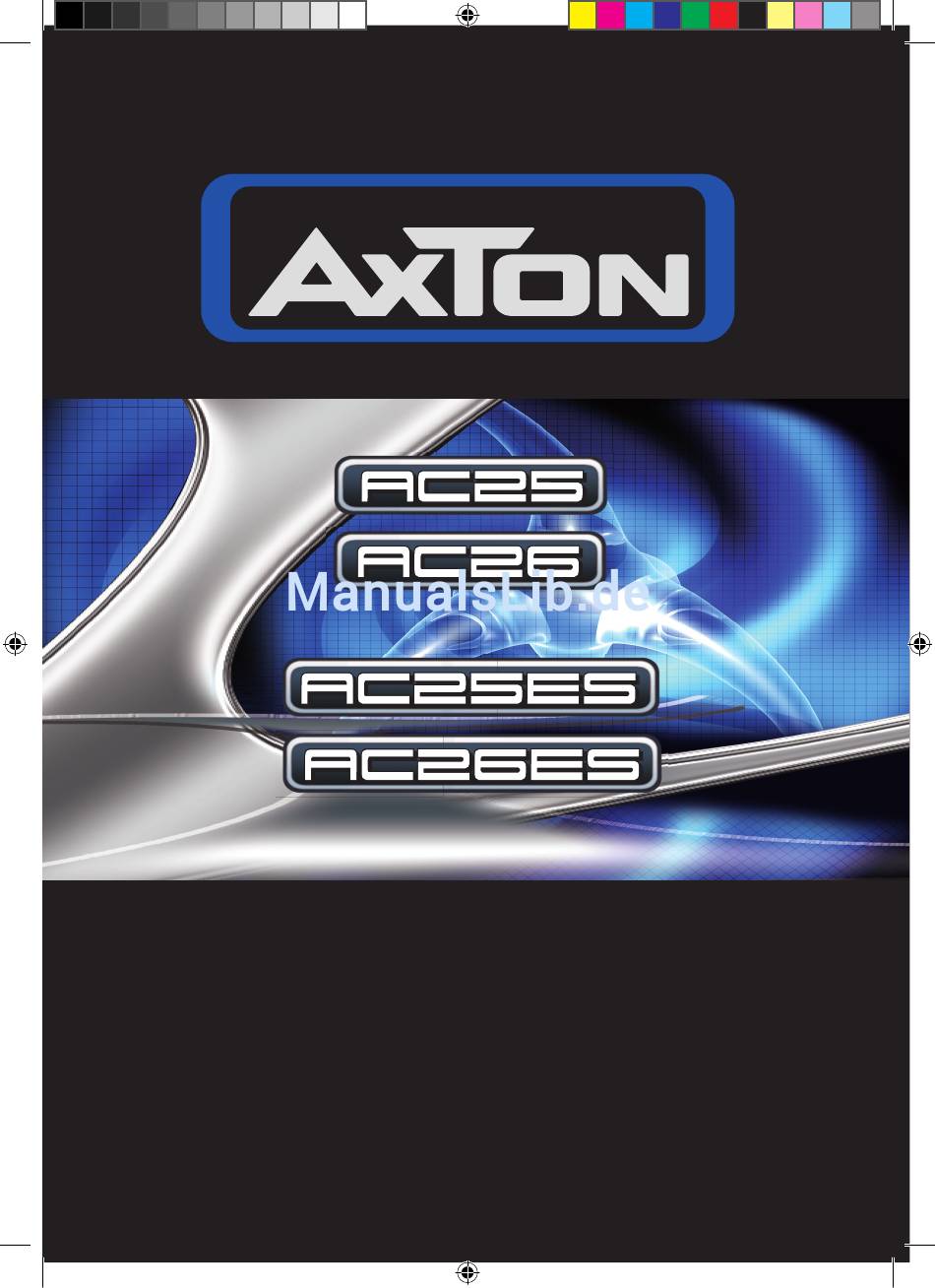

- Seite 1 COMPONENT SYSTEMS EINBAUANLEITUNG/INSTALLATION GUIDE AC25 AC26_ES Manual.indd 1 16.03.2007 19:04:10 Uhr...
-
Seite 2: Auspacken Des Systemes
1 Kabelsatz für Hochtöner und Tiefmitteltöner 1 Set Installationszubehör mit drei Montageadaptern für Hochtöner 1 Bedienungsanleitung mit Garantiekarte Bitte wenden Sie sich an Ihren AXTON Fachhändler, falls der Lieferumfang unvollständig ist, oder Teile dieses Sets einen Transportschaden aufweisen. VOR DER INSTALLATION Der erste Schritt bevor Sie mit der Installation beginnen können, ist die akustisch besten... -
Seite 3: Montage Der Tiefmitteltöner
Lautsprechern. Für einen Großteil dieser Fahrzeuge gibt es im Fachhandel genau pass- ende Adapterringe aus Kunststoff. Wenn die Tiefmitteltöner dieses Komponentensystems nicht in den Werksöffnungen montiert werden sollen, können auch die mitgelieferten Abdeckgitter zum Einsatz kommen. – – – – AC25 AC26_ES Manual.indd 3 16.03.2007 19:04:10 Uhr... -
Seite 4: Plazierung Der Hochtöner
Gegebenheiten des Fahrzeugs eher nahe am linken Hoch- töner sitzt. Eine stabile räumliche Abbildung mit guter Mittenortung basiert auf gleichen Wegstreckenlängen des Schalls, welche über den Einbauort der Hochtöner maßgeblich beeinflusst werden kann. – – – – AC25 AC26_ES Manual.indd 4 16.03.2007 19:04:11 Uhr... -
Seite 5: Montage Der Hochtöner
Endstufe im Kofferraum befindet, sollten Sie unbedingt auf einen ausreichend hohen Querschnitt der Lautsprecherkabel achten. 2,5 mm² Lautsprecherkabel-Querschnitt sind hier notwendig, dünnere Kabel verschlechtern den Klang hörbar. – – – – AC25 AC26_ES Manual.indd 5 16.03.2007 19:04:11 Uhr... -
Seite 6: Einstellungen An Der Frequenzweiche
EINSTELLUNGEN AN DER FREQUENZWEICHE Alle vier AXTON Frequenzweichen verfügen über zusätzliche Anpassungsmöglichkeiten auf der Platine, mit denen auf die in jedem Fahrzeug unterschiedliche Einbausituation der Lautsprecher Einfluss genommen werden kann. Folgende Einstellungen können vorgenommen werden: Schaltbare Flankensteilheit des Tiefpasses vom Tiefmitteltöner Schaltbare Hochtonpolarität... - Seite 7 Sie Ihren Einbau nochmals genau überprüfen, im speziellen die Polaritäten der An- schlüsse am Verstärker, den Frequenzweichen und auch die Einstellungen der drei Jumper auf jeder Weiche. – – – – AC25 AC26_ES Manual.indd 7 16.03.2007 19:04:11 Uhr...
-
Seite 8: Unpacking The System
1 set of tweeter & mid/woofer mounting hardware 1 instruction manual with warranty card Please contact your authorized AXTON dealer if the content of this set is incomplete or parts of it show signs of transport damage. BEFORE YOU START The first step is to choose the most suitable or best sounding location for the speakers to be installed. - Seite 9 AXTON mid/woofers, you must check the available installation depth of the left and right front door. To do this, slide down both windows and hold the AXTON mid/woofers in place to reassure the available installation depth does suffice. This test is important, failure to do this may let you end up with an impaired window function! Look out for a good location to mount the crossovers.
- Seite 10 “side-biasing” effect, where the sound seems to originate from the drivers, instead of floa- ting on top of the dashboard. The tweeters come with swiveling function, play around with it – but don’t overdo the job! – 10 – – 10 – AC25 AC26_ES Manual.indd 10 16.03.2007 19:04:11 Uhr...
-
Seite 11: Tweeter Installation
If longer distances from the amplifier to the crossovers have to be overcome, use good quality speaker cables with a minimum cross section of 2.5mm². Failure to do so will affect sound quality in a negative way. – 11 – – 11 – AC25 AC26_ES Manual.indd 11 16.03.2007 19:04:11 Uhr... - Seite 12 X-OVER ADJUSTMENTS All AC AXTON component set crossovers come with three adjustment options that allow you to tailor the sound by setting slide switches on the pc board inside the housing, to compensate for different mounting locations of the speaker units, as follows:...
-
Seite 13: Testing The Installed System
52 mm 52 mm 52 mm 43 mm Mounting Height (flat surface) 31 mm 31 mm 31 mm 31 mm Mounting Diameter (recessed) 52 mm 52 mm 52 mm 52 mm – 1 – AC25 AC26_ES Manual.indd 13 16.03.2007 19:04:12 Uhr... -
Seite 14: Warranty Conditions
WARRANTY CONDITIONS AXTON warrants this 2-way component speaker system and it’s parts to be free of defects in materials and workmanship for two years from the date of purchase at retail, contingent upon being properly installed and approved by an authorized AXTON dealer. - Seite 15 2-WAY COMPONENT SYSTEM q AC25 q AC26 q AC25ES q AC26ES Model name: Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Your Dealer: – 1 – AC25 AC26_ES Manual.indd 15 16.03.2007 19:04:12 Uhr...
- Seite 16 Pant. 267 silver black Pant. 267 AC25 AC26_ES Manual.indd 16 16.03.2007 19:04:18 Uhr...
