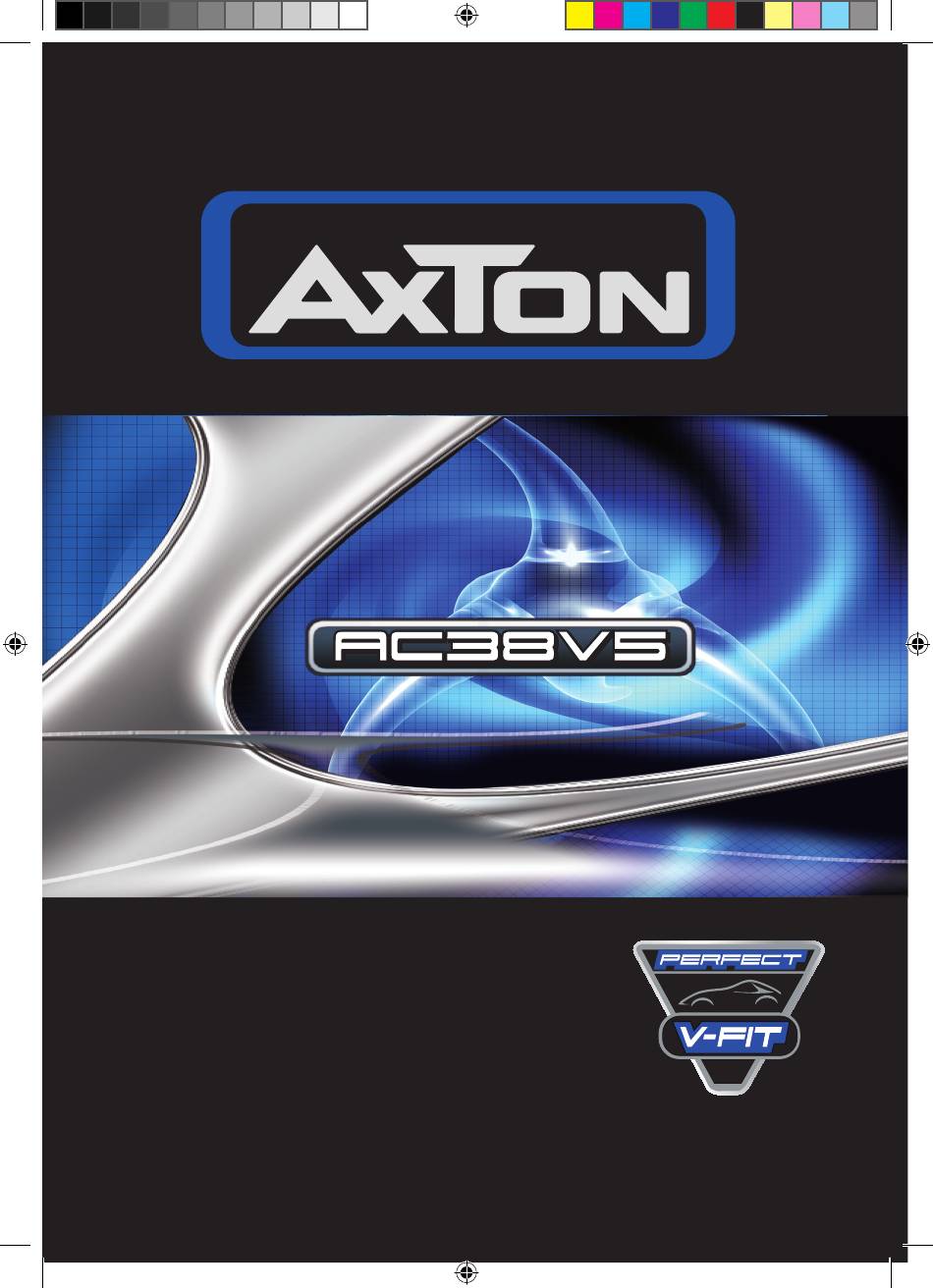

- Seite 1 PERFECT V-FIT SYSTEMS E i n b a u a n l E i t u n g / i n s ta l l at i O n g u i D E AC38V5 V-Fit Manual.indd 1 12.02.2008 17:20:55 Uhr...
-
Seite 2: Auspacken Des Systemes
AC38V5 PERFECT V-FIT SYSTEMS Besten Dank und Gratulation zum Kauf dieses AXTON PERFECT V-FIT 3-Wege Komponen- tensystems. Die bei diesen Lautsprechersystemen verwendeten Einzelteile und Baugrup- pen entsprechen höchsten Qualitäts-Standards! Für hochwertige Car Audio Komponenten ist eine Montage durch einen professionellen Einbauer sehr empfehlenswert. -
Seite 3: Montage Der Tieftöner
Sie sie mit einem 10mm Bohrer aufbohren, und nehmen dann Lautsprecher heraus. Sammeln Sie die evtl. heruntergefallen Nieten wieder ein, um evtl. auftretenden Störgeräuschen entgegenzuwirken. Bringen Sie nun den neuen AXTON Tieftöner an und schrauben Sie ihn fest. -
Seite 4: Montage Der Frequenzweichen
Der Hochtöner befindet sich hinter einer Verkleidung, die wie oben schon erwähnt, von ei- ner Schraube und durch Stopfen gehalten wird. Nachdem die Verkleidung abgebaut wurde, trennen Sie vorsichtig den Hochtöner von der Verkleidung und setzen Sie den neuen AXTON Hochtöner die diese Stelle. Fixieren Sie den Hochtöner mit etwas Heißkleber und bringen Sie die Verkleidung wieder an der Tür an. -
Seite 5: Anschluss Der Frequenzweiche
Achten Sie auf erhöhte Verzerrungen oder Störgeräusche. Wenn dies der Fall sein sollte, müssen Sie Ihren Einbau nochmals genau überprüfen, im speziellen die Polaritäten der Anschlüsse am Verstärker und den Frequenzweichen. – 5 – AC38V5 V-Fit Manual.indd 5 12.02.2008 17:20:58 Uhr... -
Seite 6: Unpacking The System
1 Set of wiring hardware for tweeter, mid and woofer 1 Instruction manual with warranty card Please contact your authorized AXTON dealer if the content of this set is incomplete or parts of it show signs of transport damage. BEFORE YOU START... - Seite 7 The original woofer is held by rivets. Remove these rivets, for example with a 10mm drill, and replace the woofer with the new AXTON woofer. Collect the drilled out rivets to avoid background noises. Do this on both front doors.
-
Seite 8: Tweeter Installation
The tweeter is located behind a cover in the area of the mirror. Remove the tweeter from the cover and replace it with the new AXTON tweeter. Use a little bit of hot melt glue to fix the new tweeter. -
Seite 9: Testing The Installed System
Frequency response: 40 Hz – 25 kHz Midrange Overall diameter 100 mm Mounting height 40 mm Mounting diameter 95 mm Tweeter Overall diameter 43 mm Mounting height (flat surface) 19 mm – 9 – AC38V5 V-Fit Manual.indd 9 12.02.2008 17:20:58 Uhr... -
Seite 10: Warranty Conditions
WARRANTY CONDITIONS AXTON warrants this 3-way component speaker system and its parts to be free of defects in materials and workmanship for two years from the date of purchase at retail, contingent upon being properly installed and approved by an authorized AXTON dealer. -
Seite 11: Warranty Card
WARRANTY CARD PERFECT V-FIT SYSTEMS AC38V5 Model name: Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Your Dealer: – 11 – AC38V5 V-Fit Manual.indd 11 12.02.2008 17:20:58 Uhr... - Seite 12 Pant. 267 AC38V5 V-Fit Manual.indd 12 12.02.2008 17:21:03 Uhr...
