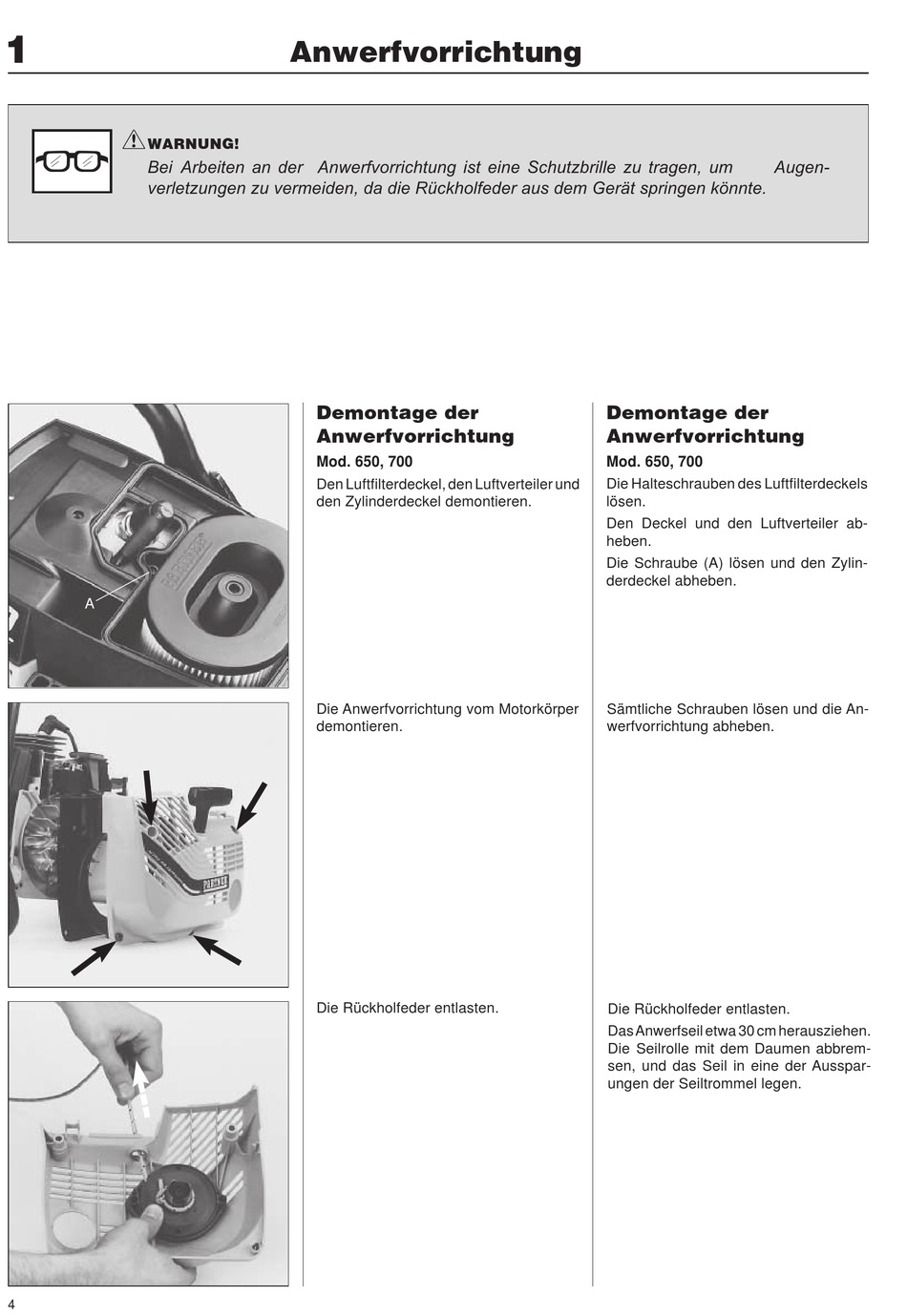

Demontage Der Anwerfvorrichtung - Partner K650 Active Werkstatt-Handbuch

1
!
WARNUNG!
Bei Arbeiten an der Anwerfvorrichtung ist eine Schutzbrille zu tragen, um
verletzungen zu vermeiden, da die Rückholfeder aus dem Gerät springen könnte.
A
4
Anwerfvorrichtung
Demontage der
Anwerfvorrichtung
Mod. 650, 700
Den Luftfilterdeckel, den Luftverteiler und
den Zylinderdeckel demontieren.
Die Anwerfvorrichtung vom Motorkörper
demontieren.
Die Rückholfeder entlasten.
Augen-
Demontage der
Anwerfvorrichtung
Mod. 650, 700
Die Halteschrauben des Luftfilterdeckels
lösen.
Den Deckel und den Luftverteiler ab-
heben.
Die Schraube (A) lösen und den Zylin-
derdeckel abheben.
Sämtliche Schrauben lösen und die An-
werfvorrichtung abheben.
Die Rückholfeder entlasten.
Das Anwerfseil etwa 30 cm herausziehen.
Die Seilrolle mit dem Daumen abbrem-
sen, und das Seil in eine der Ausspar-
ungen der Seiltrommel legen.
