Kraftstoffilter - Partner K650 Active Werkstatt-Handbuch

3
A
A
22
Kraftstoffanlage
Kraftstofffilter
Mod. 650, 700

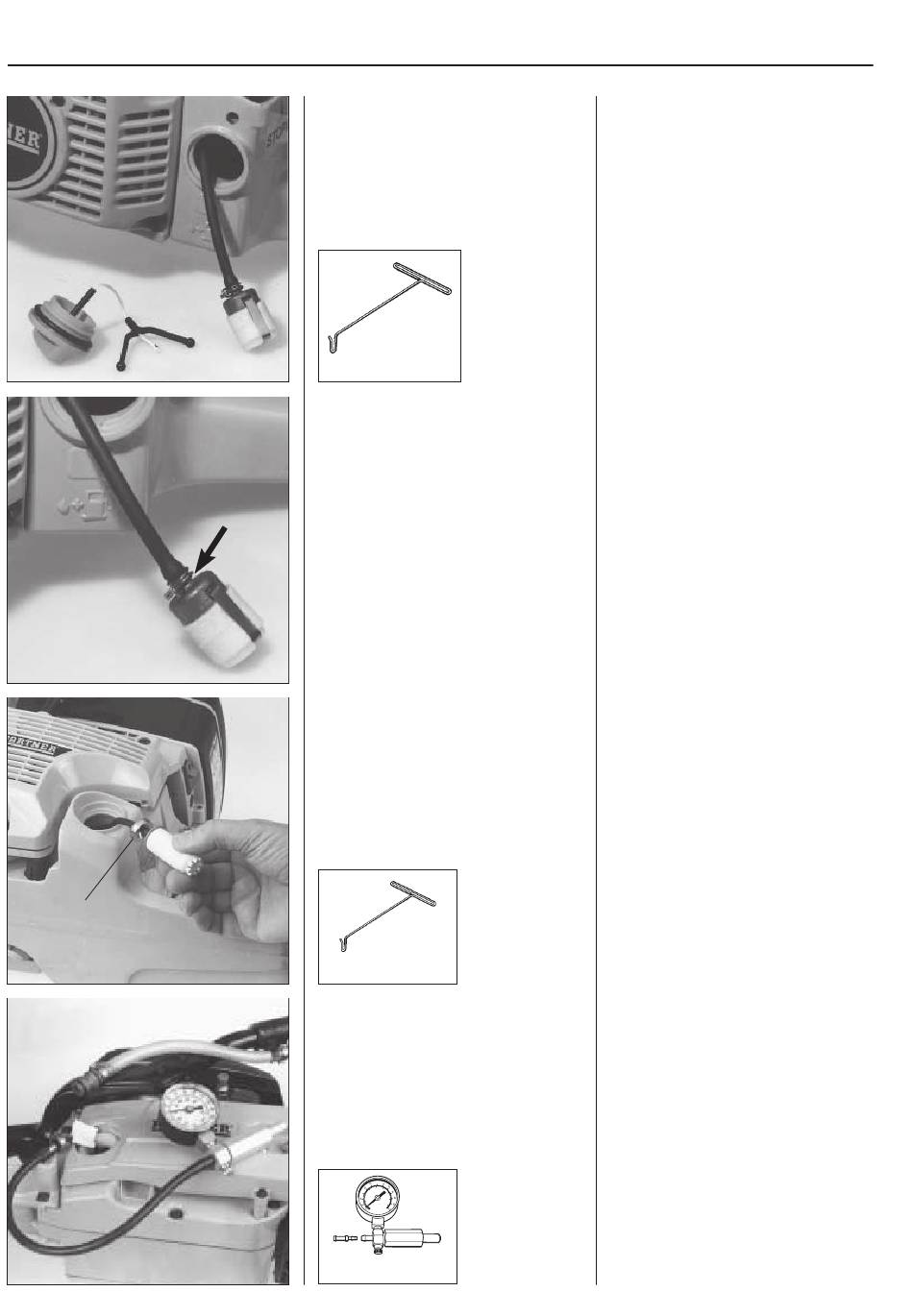

Der Kraftstofffilter kann durch die Einfüll-
öffnung des Tanks ausgebaut werden.
502 50 83-01
Der Filter ist äußerlich zu reinigen, wenn
es nicht all zu sehr verschmutzt ist.
Filter auswechseln.
Mod. 950, 1250
Der Kraftstofffilter wird am einfachsten
durch die Einfüllöffnung des Kraftstoff-
tanks mittels Werkzeug 502 50 83-01
herausgeholt.
502 50 83-01
Kraftstoffschlauch
Alle Modelle
Den Kraftstofffilter entfernen und das
Druckprüfgerät Nr. 501 56 27-01 an-
schließen.
Druck von ca. 100 kPa vorgeben und auf
eventuelle Blasenbildung achten.
30
200
250
150
15
300
100
350
50
400
0
501 56 27-01
Kraftstofffilter
Mod. 650, 700
Am Kraftstoffschlauch im Tank ist ein
Kraftstofffilter angebracht. Dieser ist
durch die Einfüllöffnung zugänglich. Den
Filter mit den Fingern oder mit dem
Werkzeug 502 50 83-01 herausziehen.
Tankdeckel ganz entfernen.
Wenn der Filter nicht all zu schmutzig ist,
kann es äußerlich abgebürstet werden.
Anderensfalls ist er auszuwechseln.
Kraftstoffschlauch auf Risse und Undich-
tigkeit prüfen.
HINWEIS!
Prüfen, ob der Anschlußstutzen des Filt-
ers so tief eingepreßt ist, daß er in dem
Kraftstoffschlauch geschoben ist.
Mod. 950, 1250
Der Kraftstofffilter befindet sich auf dem
Schlauch im Kraftstofftank. Er ist durch
die Einfüllöffnung zugänglich.
Den Tankdeckel ganz abnehmen.
Den Filter mittels Werkzeug 502 50 83-
01 herausholen.
Den Metallring (A) vom Filteranschluß
abziehen und danach den Filter zur
Reinigung an der Außenseite oder zum
Auswechseln vom Schlauch abziehen.
Kraftstoffschlauch
Alle Modelle
Den Kraftstofffilter vom Schlauch ent-
fernen und das Druckprüfgerät Nr. 501
56 27-01 anschließen.
Druck von ca. 100 kPa vorgeben. Löcher
und Risse im Schlauch sind bei Blasen-
bildung leicht erkennbar.
