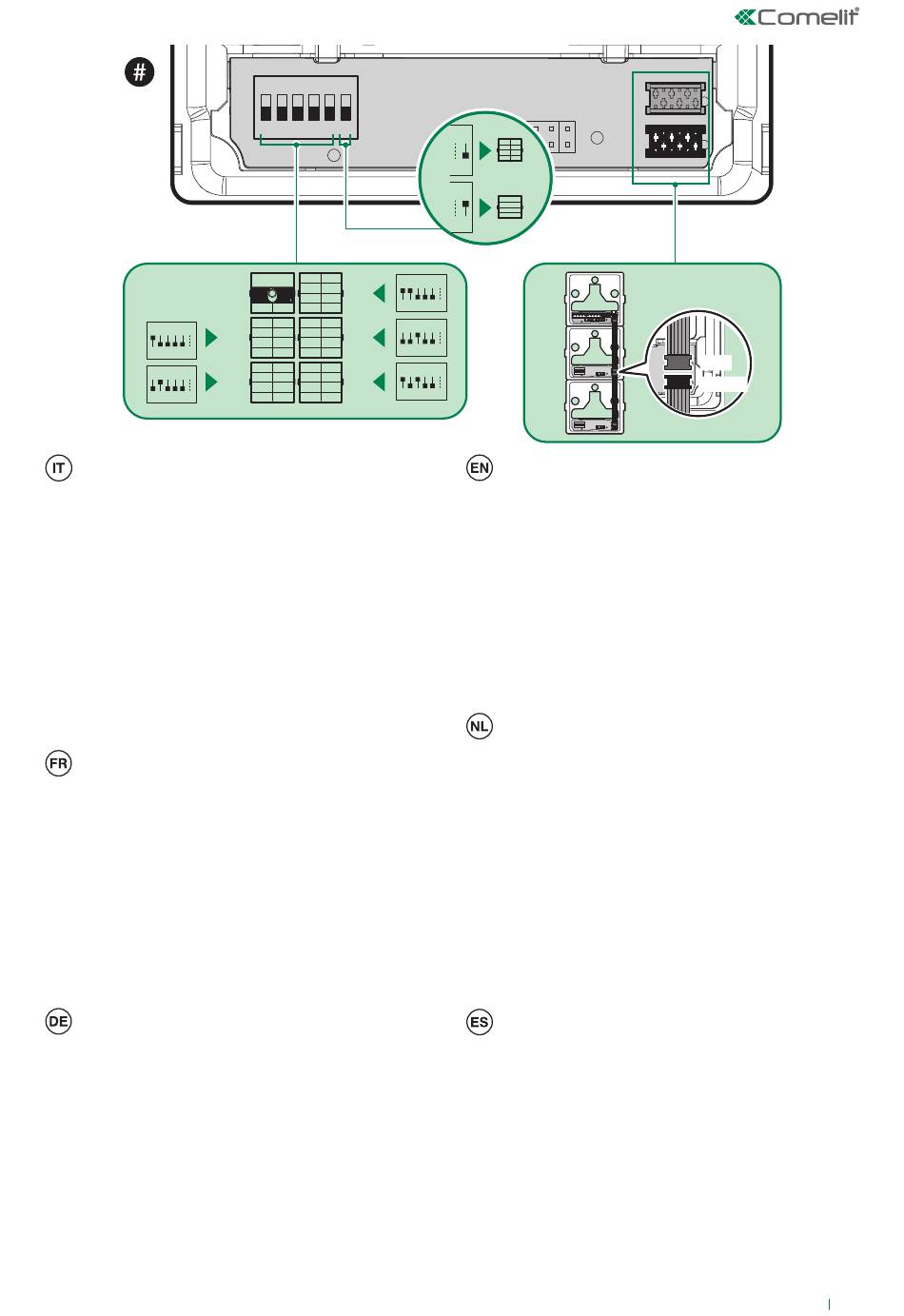

1. DIP 1-5: indirizzamento modulo pulsanti di
chiamata (vedi TAB. A)
L'indirizzamento dei moduli pulsanti
di chiamata permette, in caso di
sostituzione, di non riprogrammare
gli indirizzi dei pulsanti. È sufficiente
assegnare al nuovo modulo lo stesso
indirizzo del precedente.
2. DIP 6: configurazione tipo di pulsante.
Pulsante singolo (DIP6 ON).
Pulsante doppio (DIP6 OFF, default).
3. Connettore per il collegamento del modulo
precedente/successivo.
1. DIP 1-5 : adressage module boutons
d'appel (voir TAB. A)
L'adressage des modules boutons
d'appel permet, en cas de remplacement,
de ne pas reprogrammer les adresses des
boutons. Il suffit d'attribuer au nouveau
module l'adresse qu'avait le précédent.
2. DIP 6 : configuration type de bouton.
Bouton simple (DIP6 ON).
Bouton double (DIP6 OFF, par défaut).
3. Connecteur du module précédent/suivant.
1. DIP 1-5: Adressierung Ruftasten-Modul
(siehe TAB. A)
Durch die Adressierung der Ruftasten-
Module müssen bei einem Austausch die
Tastenadressen nicht neu programmiert
werden. Es genügt, dem neuen Modul
dieselbe Adresse des vorherigen Moduls
zuzuweisen.
2. DIP 6: Konfiguration Tastentyp.
Einzeltaste (DIP6 ON).
Doppeltaste (DIP6 OFF, Standard).
3. Steckverbinder für den Anschluss des
vorherigen/nächsten Moduls.
1
2 3 4
5
6
OFF
1.
2.
ON
3
1 2 3 4
5
ON
4
1 2 3 4
5
ON
5
1 2 3 4
5
5
6
ON
5
6
6
6
6
1. DIP 1-5: addressing call button module (see
TAB. A)
Addressing call button modules means
that, in the event they are replaced, it is
not necessary to reprogram the button
addresses. All you need to do is assign
the same address as before to the new
module.
2. DIP 6: configuring button type.
Single button (DIP6 ON).
Dual button (DIP6 OFF, default).
3. Connector for previous/next module.
1. DIP 1-5: adressering beldrukkermodules
(zie TAB. A)
Bij adressering van de
beldrukkermodules kan, bij vervanging
van de module, de adressering van
de drukknoppen niet opnieuw worden
geprogrammeerd. Het is voldoende om
aan de nieuwe module hetzelfde adres
als daarvoor toe te kennen.
2. DIP 6: configuratie type drukknop.
Enkele drukknop (DIP6 ON).
Dubbele drukknop (DIP6 OFF, default).
3. Connector voor aansluiting van de vorige/
volgende module.
1. DIP 1-5: direccionamiento módulo
pulsadores de llamada (ver TAB. A)
En caso de sustitución, el direccionamiento
de los módulos pulsadores de llamada
permite no reprogramar las direcciones de
los pulsadores. Solamente se ha de asignar
la misma dirección del precedente al nuevo
módulo.
2. DIP 6: configuración tipo de pulsador.
Pulsador simple (DIP6 ON).
Pulsador doble (DIP6 OFF, predefinido).
3. Conector para la conexión del módulo
precedente/sucesivo.
3.
RED
BLACK
3
