Justierung der Kamera
am Reprostativ
Foba Feinjustierplatte
Kaiser Feinjustierplatte
6. Justierung
Bei den Sinar Feinjustier-Adaptionen für Foba und Kaiser ist die Zentrierung der Sinar rePro
in vertikaler und horizontaler Richtung möglich.
491.11.012 Foba Feinjustierplatte
491.11.014 Kaiser Feinjustierplatte

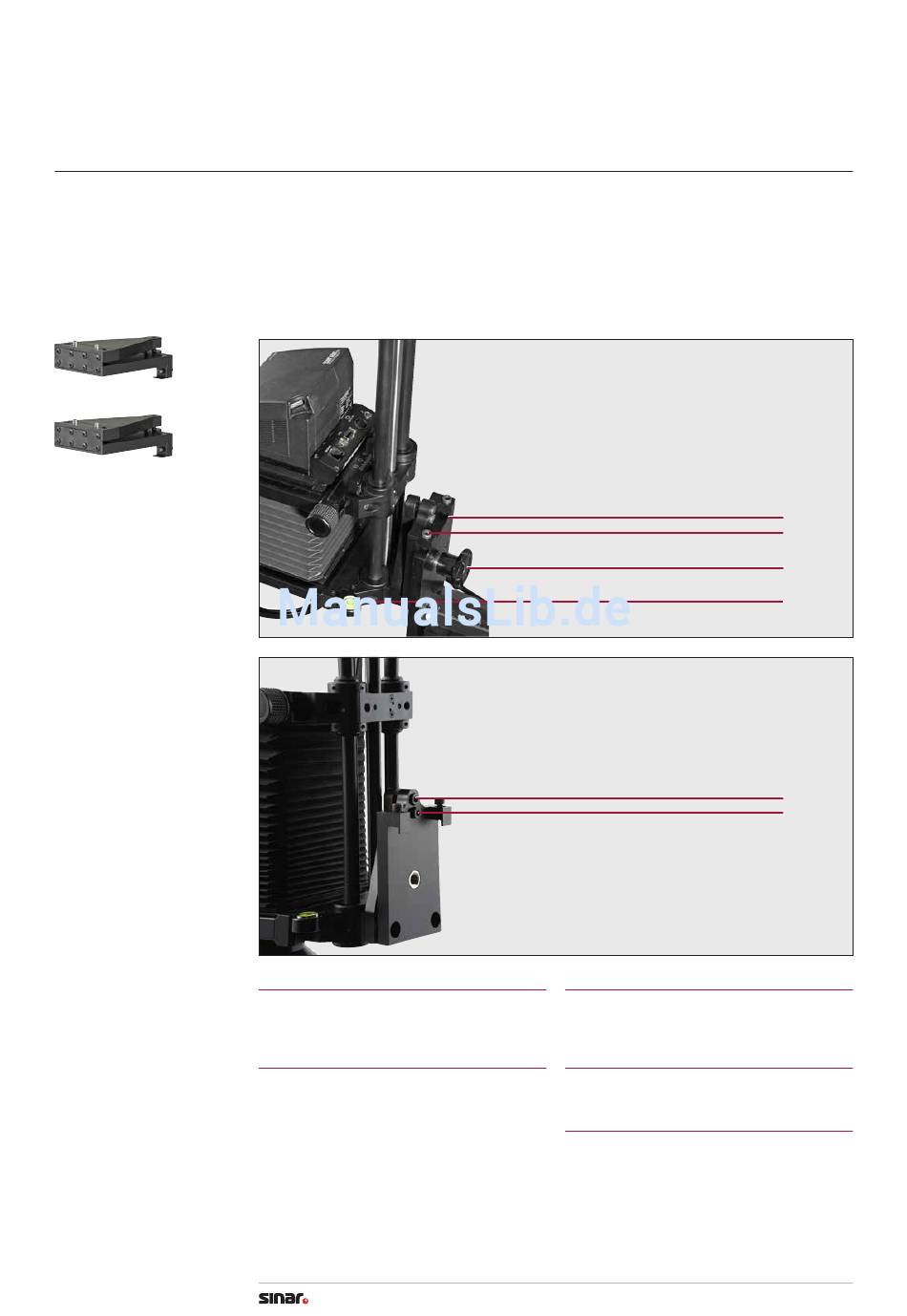

Zur Ausrichtung der Sinar rePro dient eine Dosenlibelle und funktioniert wie folgt:
1
Befestigen Sie die Kamera am Stativ.
Die Stativbefestigungsschraube noch nicht fest
anziehen.
2
Für die horizontale Ausrichtung die Inbus-
Schrauben so einstellen bis sich die Luftblase der
Wasserwaage in der Mitte befindet.
rePro Bedienungsanleitung
Dosenlibellen Wasserwaage
3
Für die vertikale Ausrichtung die Inbus-
Schraube so einstellen bis sich die Luftblase der
Wasserwaage exakt im Zentrum befindet.
4
Die eingestellte Position mit der Inbus-
Schraube fixieren.
1
Zum Schluss wird die Stativbefestigungsschraube
der Kamera fest angezogen.
2
2
1
4
3
