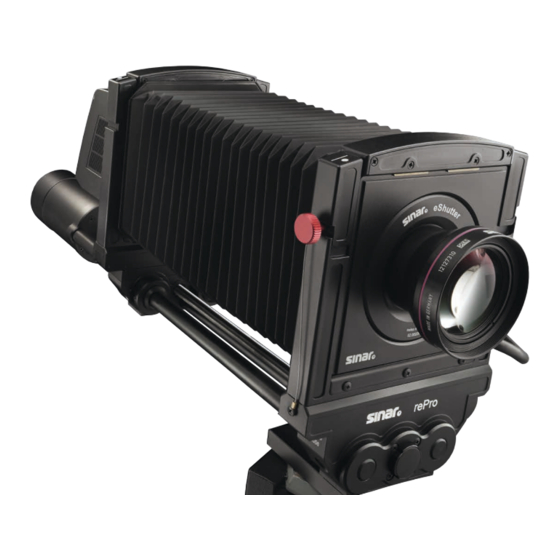

rePro
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sinar rePro

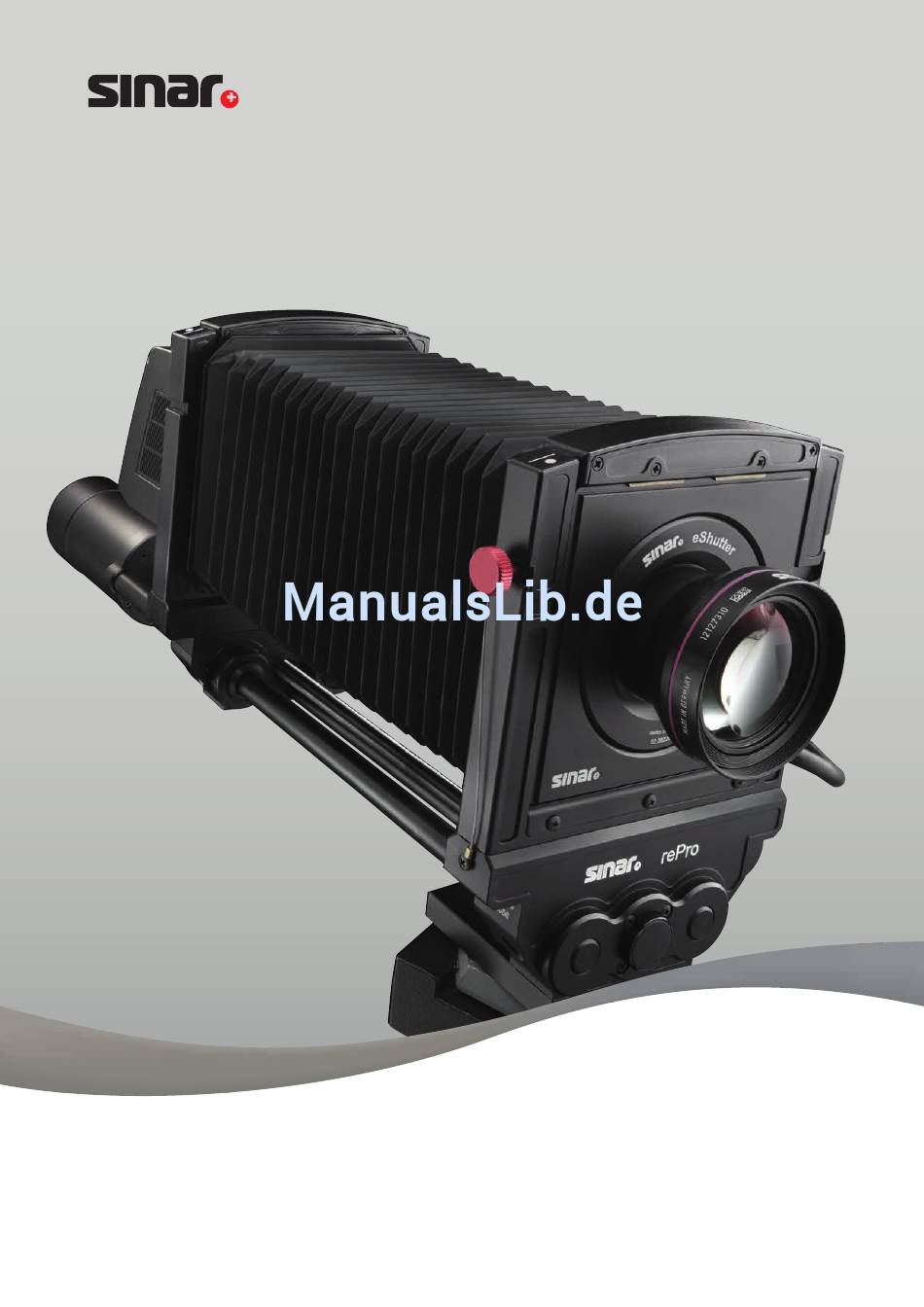

  • Seite 1 Bedienungsanleitung...
  • Seite 2 Wir gratulieren Ihnen zum Kauf dieses hochwertigen Sinar Qualitätsproduktes. Es wurde mit wertbeständigen Materialien sorgfältig hergestellt und eingehend auf Funktion und Zuverlässigkeit geprüft. Wir freuen uns, dass Sie sich für Sinar entschieden haben und danken für Ihr Vertrauen. Sinar verbindet höchste Ansprüche an Technik, Material, Design und Bedienerfreundlichkeit.
  • Seite 3: Inhaltsverzeichnis

    Lieferumfang Allgemein Montage von Digitalrückteilen Montage von Objektiven Montage an Reprostativen Justierung der Kamera am Reprostativ Horizontale Verschiebung der Bild-Standarte Sinar rePro: Grob- und Feinfokussierung Sinar rePro rc: Motorische Fokussierung Das Fach-Kompendium Der Polarisationsfilter Technische Daten Zubehör Sinar Hauptprodukte rePro Bedienungsanleitung...
  • Seite 4: Lieferumfang

    1x Inbusschlüssel 1x Bedienungsanleitung Allgemein Die Sinar rePro Kamera ist in das System der Fachkamera voll integriert, so dass das Zubehör der Sinar Fachkamera p3 mitverwendet werden kann. Bei der Sinar rePro Kamera wurde an am vorderen Kupplungsrahmen eine rote Schraube angebracht, welche zur Sicherung der Objektivplatte dient.
  • Seite 5: Montage Von Digitalrückteilen

    3. Montage von Digitalrückteilen Montage von Die Kamera wird ohne Adapter für Digitalrückteile ausgeliefert. Die Adaptionen für Sinar-, Digitalrückteilen Phase One-, Leaf- und Hasselbladrückteile für die Sinar rePro/rePro rc werden von Sinar Photography angeboten. 552.45.033 SB 54M-86H/Sinar p3 Adapterkit 556.64.030 Sinar p3/Hasselblad V Adapterkit 556.64.032...
  • Seite 6: Montage Von Objektiven

    Sinar Photography bietet hierzu entsprechende Objektivplatten und Montage der Objektive an. Die Objektivstandarte der Sinar rePro verfügt über einen Schnappverschluss, wodurch für die Befestigung der Objektivplatte kein Werkzeug erforderlich ist. Die Objektivplatte wird auf der Unterseite des Rahmens aufgesetzt und danach oben an den Kupplungs- rahmen eingeklinkt. Sinar Photography empfiehlt, den sicheren Halt mittels Kontrollgriff...
  • Seite 7: Montage An Reprostativen

    5. Montage an Reprostative Montage der Sinar rePro Die Sinar rePro Kamera wird mit einer Universalstativplatte ausgeliefert, die an jedes Stativ an Reprostative montiert werden kann, das über eine ⁄ “ oder ⁄ “ Gewindeschraube verfügt. Für die Befestigung und die Feinjustierung, wie im Kapitel 6 beschrieben, sind Stativadaptio- nen für Stative von Foba und Kaiser erhältlich.
  • Seite 8: Justierung Der Kamera Am Reprostativ

    6. Justierung Justierung der Kamera Bei den Sinar Feinjustier-Adaptionen für Foba und Kaiser ist die Zentrierung der Sinar rePro am Reprostativ in vertikaler und horizontaler Richtung möglich. 491.11.012 Foba Feinjustierplatte 491.11.014 Kaiser Feinjustierplatte Zur Ausrichtung der Sinar rePro dient eine Dosenlibelle und funktioniert wie folgt:...
  • Seite 9: Horizontale Verschiebung Der Bildstandarte

    Um die Bildstandarte horizontal zu verschieben, wird die Arretierung (G) durch drehen nach links gelöst. Danach wird durch Drehen des Drehgriffs (H) die Bildstandarte und somit das digitale Rückteil in die gewünschte Position gebracht. Vergessen Sie nicht, danach die Arretierung (G) wieder anzuziehen. Die horizontale Verschiebung dient in erster Linie dazu, ungewünschte Reflexionen zu verhindern. Vergessen Sie nicht, die Arretierung anzuziehen. rePro Bedienungsanleitung...
  • Seite 10: Sinar Repro: Grob- Und Feinfokussierung

    8. Sinar rePro: Grob- und Feinfokussierung Grobfokussierung Die Grobfokussierung geschieht über die manuelle Verschiebung der hinteren Standarte. Durch lösen des Schwenkhebels (E) kann die Standarte in die gewünschte Grobfokusposition verschoben werden. Feinfokussierung Die präzise Feinfokussierung wird über die Drehschraube (F) vorgenommen. Eine solche befindet sich sowohl hinten wie vorne an der Sinar rePro Kamera. Eine volle Umdrehung der...
  • Seite 11: Sicherheit

    9. Sinar rePro rc: Motorische Fokussierug Installation Verbinden Sie mit dem beigelegten Kabel die Kamera und das Sinar rePro rc Control. Die Stromversorgung erfolgt über das mitgelieferte Netzteil. Sicherheit Der maximale Auszug und die Minimaldistanz der Standarten ist durch eingebaute Sensoren so begrenzt, dass der Mehrzweckbalgen 100 EL lang nicht beschädigt werden kann und...
  • Seite 12 9. Sinar rePro rc: Motorische Fokussierung Sinar rePro rc Control Die Sinar rePro rc kann über das Sinar rePro rc Control in zwei Richtungen gesteuert werden. Bedienung Beim kurzen Antippen der Tasten wird die Standarte in kleinen Schritten nach vorne bzw.
  • Seite 13 Das Sinar rePro rc Control dient zur Steuerung der Kamera und zur Stromversorgung des an Anschlüsse der Kamera eingebauten Motores. Die Sinar rePro rc Control verfügt über 2 Tasten zur Fokussierung auf unendlich (A) bzw. auf den Nahbereich (B) USB Schnittstelle Bereitschaftsleuchte Stromversorgung mittels Sinar Netzgerät...
  • Seite 14: Das Fach-Kompendium

    10. Das Fach-Kompendium Das Fach-Kompendium Um das Fach-Kompendium von Sinar anzubringen, benötigen Sie folgendes Zubehör: 547.81.0xx Adapterring 452.16.010 Konischer Balgen 472.41.000 Filterstiftlager 472.51.010 Gelenkstab 2 473.31.000 Balgenklipp 473.41.000 Balgen/Filterhalter 100 (entfällt bei Verwendung eines LC-Verschlusses 551.65.020) Das Fach-Kompendium erfüllt den wichtigen Qualitäts-Aspekt, einfallendes seitliches Fremdlicht zu reduzieren oder gänzlich zu vermeiden. Sinar Photography empfiehlt die...
  • Seite 15: Der Polarisationsfilter

    11. Der Polarisationsfilter Polarisationsfilter Um den Polarisationsfilter von Sinar anzubringen, benötigen Sie folgendes Zubehör: anbringen 546.31.010 Zirkular Polarisationsfilter schwenkbar 472.41.000 Filterstiftlager 472.71.000 Filterstift 16 cm Zirkular Polafilter Filterstiftlager 100 Filterstift 16 cm Polarisationsfilter rePro Bedienungsanleitung...
  • Seite 16: Technische Daten

    Sinar rePro Verschiebung +12/-12 mm horizontal Ausrichtungshilfen Eine Dosenlibelle für alle Achsen (Wasserwaage) Anschluss für Digitalrückteile Sinar, Leaf, Hasselblad V/H, Phase One, Mamyia 645 AFD Stativanschluss Universaladapter und Foba- oder Kaiser-Justieradapter Abmessungen 40 x 19 x 14 cm Gewicht 2.2 kg...
  • Seite 17: Zubehör

    13. Zubehör 4 91.11.012 491.11.014 711.01.000 Foba Feinjustierplatte Kaiser Feinjustierplatte Sinar parallel 491.11.262 491.11.261 552.45.033 Steuerkabel lang 10 m Steuerkabel 3m (Ersatz) Adapter für Sinar Digitalrückteil 546.31.010 547.81.0XX 473.41.000 Zirkular Polarisationsfilter Adapterring für Objektiv Balgen-/Filterhalter 100 rePro Bedienungsanleitung...
  • Seite 18 13. Zubehör 452.16.010 454.12.000 454.12.001 Konischer Balgen Mehrzweckbalgen 100 EL Mehrzweckbalgen 100 EL lang 472.51.010 472.41.000 473.31.000 Gelenkstab 2 Filterstiftlager Balgenklipp 472.61.000 – Stab 11cm 581.01.001 472.71.000 – Stab 16cm Kabel Zugentlastung 472.81.000 – Stab 25cm rePro Bedienungsanleitung...
  • Seite 19: Sinar Hauptprodukte

    14. Sinar Hauptprodukte Sinar p3 Sinar p-slr Sinar lanTec Sinar arTec Sinar eXact Digitalrückteil Sinar eShutter rePro Bedienungsanleitung...
  • Seite 20 Flexibilität und Kreativität Sinar ist seit über 65 Jahren führend in der Herstellung von Fachkamera Systemen für die profes- sionelle Fotografie. Sinar steht für erlesene Kamerapräzision made in Switzerland sowie für Ergonomie und uneingeschränkte Kreativität. Alle wesentlichen Elemente zur Bildgestaltung wie Schwenken und Neigen oder horizontale und vertikale Verschiebungen können eingesetzt werden. Die konsequent modularen Komponenten umfassen Digitalrückteile, Digitalobjektive, Aufnahmesoftware und...
