S c h e i b e n a us t a u s c h

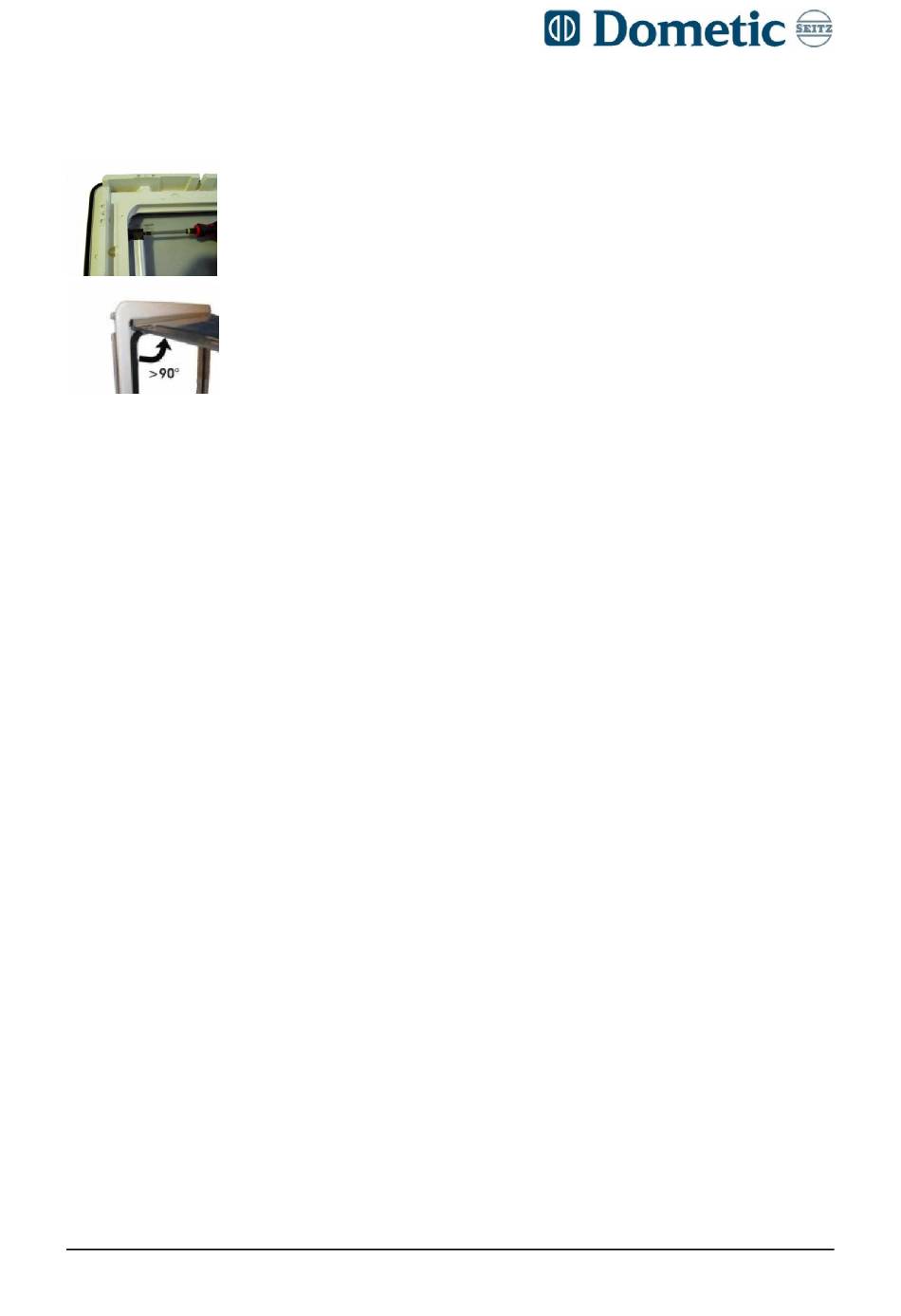

Lösen der Kreuzschlitzschrauben an den seitlichen Gelenkträgern des
Ausstellers. Scheibe an den Verriegelungen entriegeln.
Achtung!:
dem Rahmenscharnier und löst sich.
Beim Einhängen einer neuen Acrylglasscheibe muss darauf geachtet
werden, dass das Scheibenscharnier ordnungsgemäß im Rahmenscharnier
positioniert ist. Beim Einhängen der Scheibe muss der Ansatzwinkel >90°
sein, damit das Scheibenscharnier in das Rahmenscharnier eingesetzt
werden kann. Vor dem Schließen ist auf die Leichtgängigkeit zu achten,
um eventuelle Beschädigungen im Scharnierbereich zu vermeiden. Anschließend Fenster
schließen und Aussteller am Rahmen befestigen.
E r s e t z e n d e r A u s s t e l l e r
Um den Aussteller zu ersetzen, Fensterscheibe um ca. 45° öffnen. Anschließend den Aussteller
aus der Ausstelleraufnahme (Drehriegel) ausclipsen. Aussteller am Gelenkauge vom
Außenrahmen demontieren. Das Ersatzteil in umgekehrter Reihenfolge wieder montieren.
E r s e t z e n d e r D r e h r i e g e l
Drehriegel an den Kreuzschlitzschrauben lösen und Neuteil in umgekehrter Reiheinfolge
einbauen.
Dometic Seitz GmbH
Altkrautheimer Straße 28 • Tel: 06294/907-0
D-74238 Krautheim / Jagst
Beim Öffnen der Scheibe über 90° entriegelt selbige aus
8
