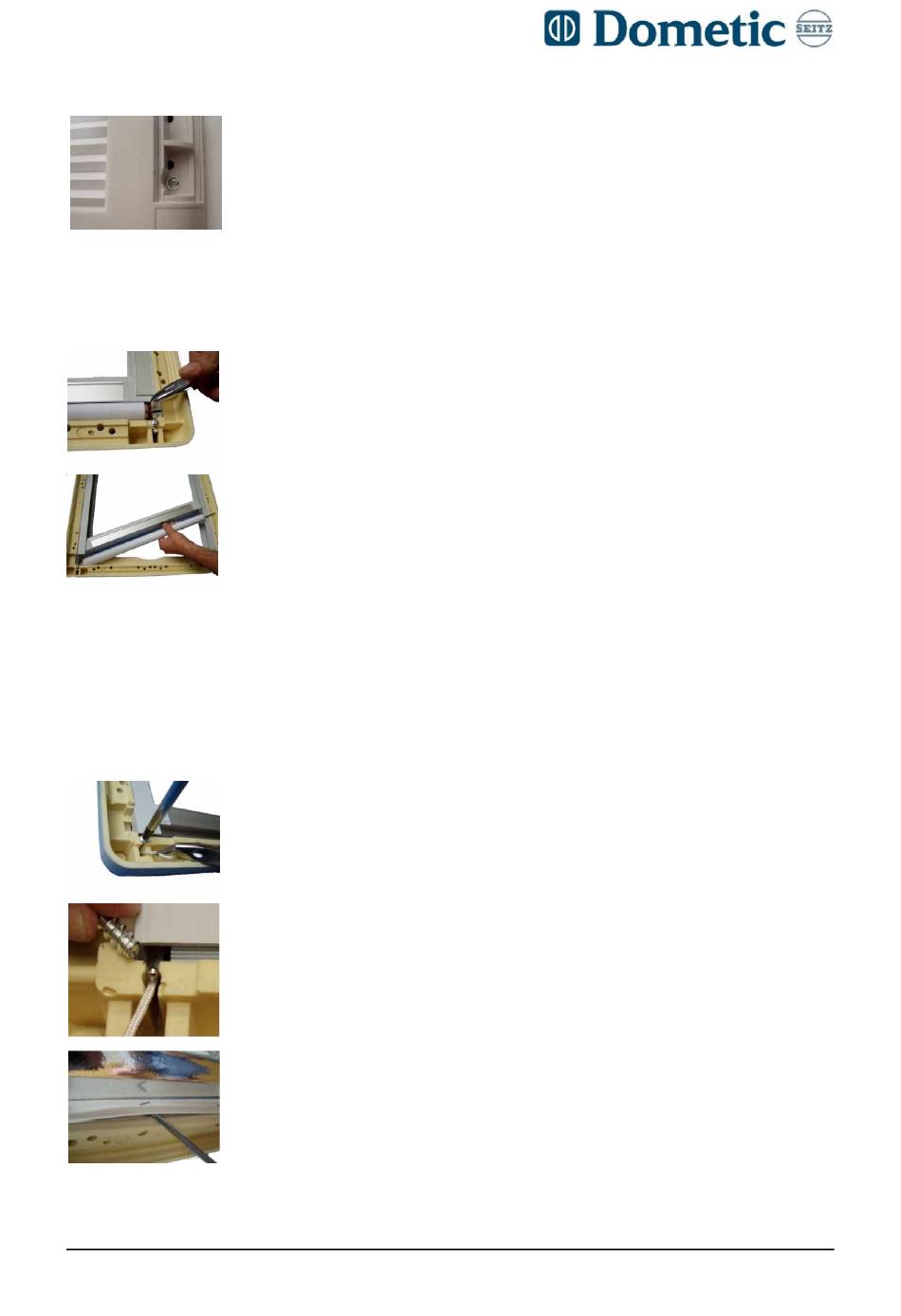

E r s e t z e n d e s k o m p l e t t e n I n n e n r a h m e n s
Lüftungsprofil mit Hilfe eines Schraubendrehers an der Seite durch
Anheben lösen und abziehen. Schrauben lösen und Innenrahmen
abnehmen. Vor dem Lösen der letzten Schraube ist sicherzustellen, dass
der Außenrahmen mit Scheibe nicht herausfallen kann. Montage erfolgt
in umgekehrter Reihenfolge. Das Anzugsdrehmoment von 3 Nm ist zu
beachten.
A u s t a u s c h d e s F l i e g e n s c h ut z r o l l o s
Mit Hilfe einer Spitzzange Federmotor aus Aufnahmebock lösen.
Das Rollo kann anschließend durch Verkanten des Abschlussstabes aus
dem Innenrahmen entfernt werden. In umgekehrter Reihenfolge erfolgt
der Einbau, unter Berücksichtigung der Spannregel.
Rohrlänge in mm/100 +3= Umdrehung der Federmotorwelle
Spannregel:
Rohrlänge=1000mm
Beispiel:
im Uhrzeigersinn
A u s t a u s c h d e s V e r d u n k l u n g s r o l l o s
Der Verdunklungsrollo ist ein schnurzuggeführtes Rollo. Zur Demontage
des Rollos muss die Schnurzugbremse entspannt werden. Alle vier an den
Ecken befindlichen Kreuzschlitzschrauben komplett lösen.
Achtung!:
Verdunklungsseite befindet sich jeweils eine Stahlkugel. Diese dürfen nicht
verloren gehen, da diese für die Spannung benötigt werden.
Anschließend mit einem geeignetem Schraubendreher Tackerklammer
vom Halteprofil aus dem Rahmen entfernen.
Dometic Seitz GmbH
Altkrautheimer Straße 28 • Tel: 06294/907-0
D-74238 Krautheim / Jagst
Feder steht unter Spannung. Verletzungsgefahr!
Achtung!:
Unter
1000mm/100+3= 13 das heißt: 13 Umdrehungen
den
zwei
Kreuzschlitzschrauben
5
auf
der
S5-Fenster.doc
12.08.2008
