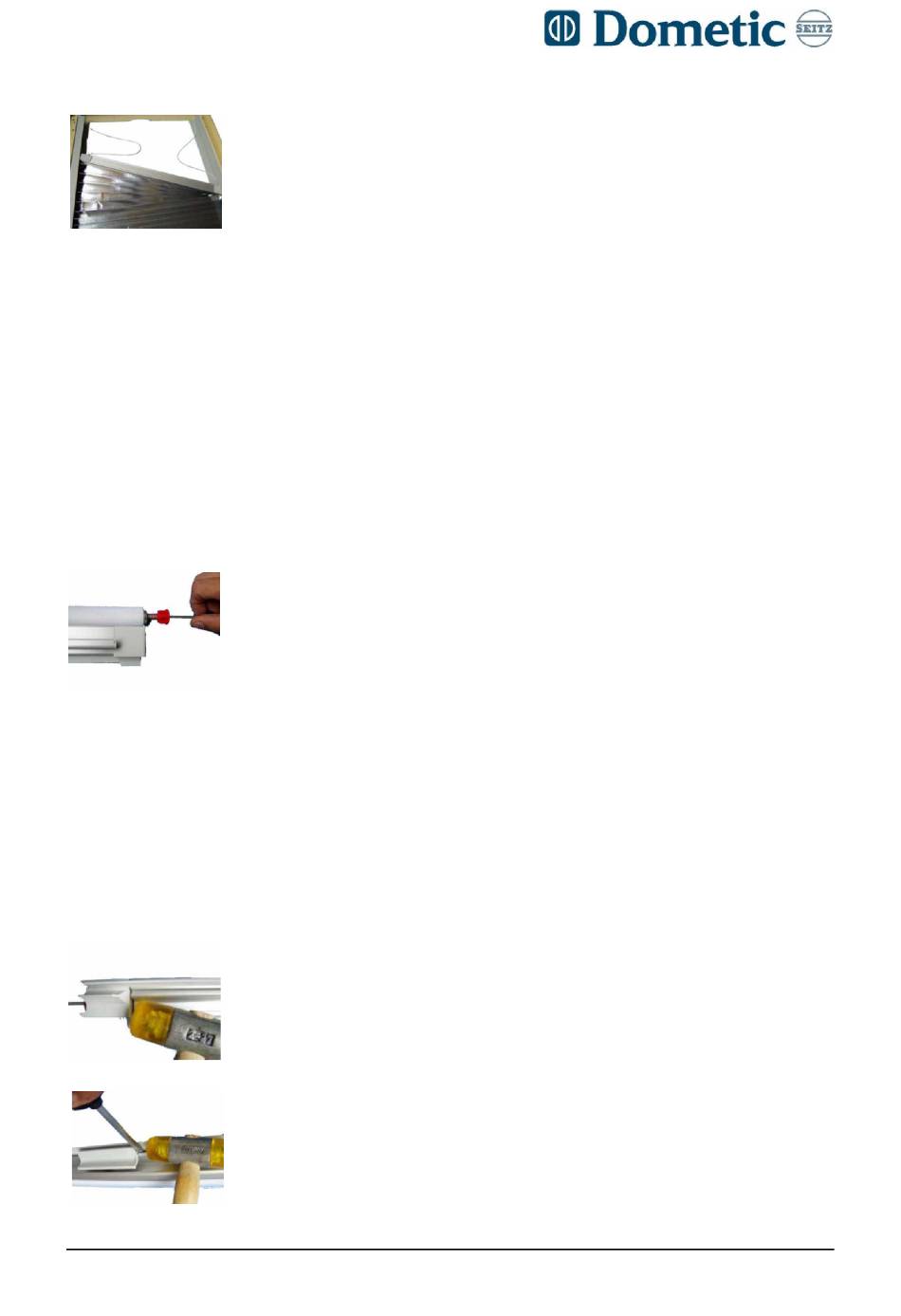

Rollo durch leichtes Verkanten aus Führungskanal entnehmen. In
umgekehrter Reihenfolge neues Faltstorerollo montieren.
Beim Spannen des Rollos ist darauf zu achten, dass die Schnur mit Feder oben
Achtung!:
(am Fliegenschutzrollo) ohne Stahlkugel eingebaut wird, sodass die Federwirkung gewährleistet
ist.
Rolloschnüre parallel spannen d.h. Federn am oberen Ende müssen bis zur Hälfte gespannt
sein. Einen Schnurzug loslassen und Gehaltenen mit Hilfe der Kreuzschlitzschraube und
Stahlkugel fest anziehen. Daraufhin zweite Schnur unter gleicher Spannung ebenfalls fixieren.
Der Rollolauf kann reguliert werden durch stärkeres Spannen der Schnurzüge. Nach erfolgtrer
Montage Probeschließen durchführen und auf rechtwinkliges Schließen der Abschlussstäbe
zum Innenrahmen achten. Gegebenfalls nachjustieren.
E r s e t z e n d e s F e d er m o t o r s
Innenrahmen lösen wie unter
beschrieben.
Fliegenschutzrollos
herausziehen und Neuteil in umgekehrter Reihenfolge montieren.
Achtung!:
Rohrlänge in mm/100 +3= Umdrehung der Federmotorwelle
Spannregel:
Beispiel:
Rohrlänge=1000mm
im Uhrzeigersinn
E r s e t z e n d e s V e r s c h l u s s e s
Ausbauen des kompletten Innenrahmens, wie unter
beschrieben.
Anschließend
beschrieben entnehmen.
Fliegenschutzrollos
Seitliche Endkappe vom Abschlussstab einseitig mit Hilfe eines
Kunstzoffhammers entfernen.
Zum Entfernen des Altteiles Schraubendreher in Nut einführen und
seitlich über den Körnerpunkt herausschlagen. Beim Einsetzen des
Neuteils ist darauf zu achten, dass die Blattfeder zusammen mit dem
Verschluss eingeführt wird. Nachträgliches Montieren der Blattfeder ist
nur unter erschwerten Bedingungen möglich.
Dometic Seitz GmbH
Altkrautheimer Straße 28 • Tel: 06294/907-0
D-74238 Krautheim / Jagst
Ersetzen des kompletten Innenrahmens
Anschließend
Rollo
beschrieben entnehmen. Den Federmotor seitlich
Spannregel beachten
1000mm/100+3= 13 das heißt: 13 Umdrehungen
Ersetzen des kompletten Innenrahmens
das
Fliegenschutzrollo
6
wie
unter
Austausch
wie
unter
Austausch
des
des
S5-Fenster.doc
12.08.2008
