AEG IKE86683FB Benutzerinformation Seite 8

8 www.aeg.com
LET OP!
Sluit de kabel niet aan
zonder de huls voor het
kabeluiteinde.

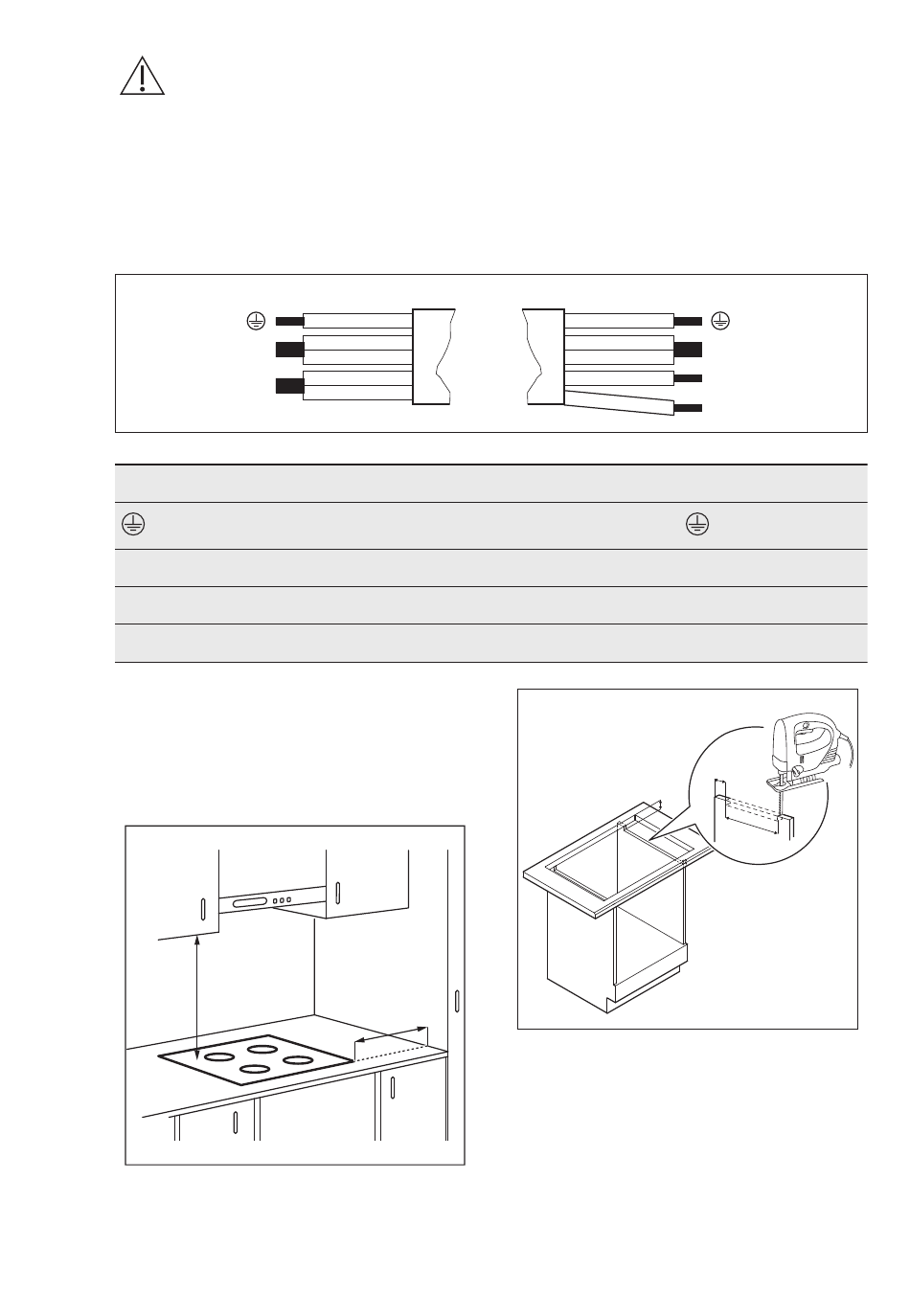

Eenfasige aansluiting
1. Verwijder de huls voor het
kabeluiteinde van de zwarte en
bruine draden.
Eenfasige aansluiting - 220 - 240 V~
N
L
3.4 Montage
Als je de kookplaat onder een kap
installeert, raadpleeg je de installatie-
instructies van de afzuigkap voor de
minimumafstand tussen de apparaten.
min.
500mm
220-240 V~
N
L
Groen - geel
Blauw en blauw
Zwart en bruin
min.
50mm
2. Verwijder de isolatie van de bruine
en zwarte kabeluiteinden.
3. Voeg de zwarte en bruine kabel toe.
4. Breng een nieuwe draadhuls aan op
het algemene kabeluiteinde (speciaal
gereedschap vereist).
Kabeldoorsnede 2 x 1,5 mm²
400V 2~N
Tweefasige aansluiting - 400 V 2 ~ N
Groen - geel
Blauw en blauw
Zwart
Bruin
65 ±1 mm
Als het apparaat boven een lade wordt
geïnstalleerd, kan de ventilatie van de
kookplaat de artikelen die zich in de lade
bevinden tijdens het bereidingsproces
opwarmen.
N
L1
L2
N
L1
L2
55 ±1 mm
490 ±1 mm
