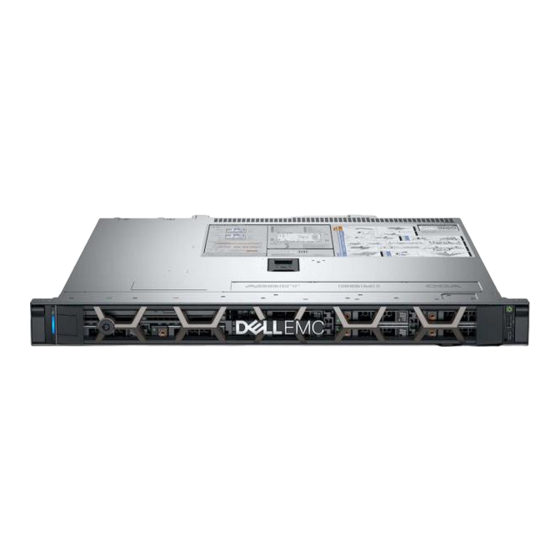

Dell EMC PowerEdge R340 Referenzhandbuch
Vorschau ausblenden
Andere Handbücher für EMC PowerEdge R340:
- Technische daten – handbuch (23 Seiten) ,
- Installations- und servicehandbuch (121 Seiten) ,
- Installations- und servicehandbuch (94 Seiten)
Verwandte Anleitungen für Dell EMC PowerEdge R340
Inhaltszusammenfassung für Dell EMC PowerEdge R340
- Seite 1 Dell EMC PowerEdge R340 Referenzhandbuch für BIOS und UEFI Teilenummer: E58S Series Vorschriftentyp: E58S001 Dec 2020 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Anzeigen von „System Setup“ (System-Setup)......................4 Details zu „System Setup“ (System-Setup)........................ 5 System-BIOS..................................5 Dienstprogramm für die iDRAC-Einstellungen......................23 Device Settings (Geräteeinstellungen)........................24 Dell Lifecycle Controller..............................24 Integrierte Systemverwaltung............................24 Start-Manager..................................24 Anzeigen des Boot Manager (Start-Managers)......................24 Hauptmenü des Start-Managers..........................24 Menü für den UEFI-Einmalstart...........................25 Systemdienstprogramme..............................25... -
Seite 4: Kapitel 1: Vor-Betriebssystem-Verwaltungsanwendungen
Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) System-Setup-Programm Im Bildschirm Systemsetup können Sie die BIOS-Einstellungen, iDRAC-Einstellungen, und die Geräteeinstellungen Ihres System konfigurieren. -
Seite 5: Details Zu „System Setup" (System-Setup)
Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Weitere Informationen zur Verwendung dieses Dienstprogramms finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter . Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen. -
Seite 6: Beschreibung
Option Beschreibung Boot Settings Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. Ermöglicht das Ändern der UEFI- (Starteinstellunge und BIOS-Starteinstellungen. Netzwerkeinstellu Legt die Optionen zum Verwalten der UEFI Network Settings (Netzwerkeinstellungen) und Boot Protokolle. ngen Legacy-Netzwerkeinstellungen verwaltet werden über das Menü Deivce Settings (Geräteeinstellungen) verwaltet. -
Seite 7: Speichereinstellungen
Option Beschreibung System Model Gibt den Namen des Systemmodells an. Name (Name des Systemmodells) System BIOS Gibt die auf dem System installierte BIOS-Version an. Version (BIOS- Version des Systems) System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version (Verwaltungs- Engine-Version des Systems) -
Seite 8: Details Zu Den "Memory Settings" (Speichereinstellungen)
ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. 3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4. -
Seite 9: Details Zu "Processor Settings" (Prozessoreinstellungen)
Details zu „Processor Settings“ (Prozessoreinstellungen) Info über diese Aufgabe Die Details zum Bildschirm Processor Settings (Prozessoreinstellungen) werden nachfolgend erläutert: Option Beschreibung Logischer Ermöglicht das Aktivieren oder Deaktivieren logischer Prozessoren und das Anzeigen der Anzahl logischer Prozessor Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an. -
Seite 10: Detail Zu "Sata Settings" (Sata-Einstellungen)
Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. -
Seite 11: Details Zu "Boot Settings" (Starteinstellungen)
Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. -
Seite 12: Anzeigen Der Netzwerkeinstellungen
Netzwerkeinstellungen Im Bildschirm Network Settings (Netzwerkeinstellungen) können Sie die Einstellungen für den UEFI-PXE-Start, den iSCSI-Start und den HTTP-Start festlegen. Die Option zur Festlegung der Netzwerkeinstellungen ist nur im UEFI-Modus verfügbar. ANMERKUNG: Im BIOS-Modus werden die Netzwerkeinstellungen nicht vom BIOS gesteuert. Im BIOS-Startmodus handhabt das optionale Boot-ROM des Netzwerkcontrollers die Netzwerkeinstellungen. -
Seite 13: Integrierte Geräte
Integrierte Geräte Mit dem Bildschirm Integrated Devices (Integrierte Geräte) können Sie die Einstellungen sämtlicher integrierter Geräte anzeigen und konfigurieren, einschließlich des Grafikcontrollers, integrierter RAID-Controller und der USB-Anschlüsse. Anzeigen von „Integrated Devices“ (Integrierte Geräte) Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schritte 1. -
Seite 14: Serielle Kommunikation
Option Beschreibung Embedded Video Aktiviert oder deaktiviert die Verwendung des integrierten Video-Controllers als primäre Anzeige. Bei der Controller Einstellung Aktiviert fungiert der integrierte Video-Controller als primäre Anzeige, selbst wenn Add-In- Grafikkarten installiert sind. Bei der Einstellung Deaktiviert wird eine Add-in-Grafikkarte als primäre Anzeige verwendet. -
Seite 15: Details Zu "Serial Communication" (Serielle Kommunikation)
2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. 3. -
Seite 16: Systemprofileinstellungen
Systemprofileinstellungen Mit dem Bildschirm System Profile Settings (Systemprofileinstellungen) können Sie spezifische Einstellungen zur Systemleistung wie die Energieverwaltung aktivieren. Anzeigen von „System Profile Settings“ (Systemprofileinstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm System Profile Settings (Systemprofileinstellungen) anzuzeigen: Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. -
Seite 17: Systemsicherheit
Option Beschreibung Number of Turbo ANMERKUNG: Wenn zwei Prozessoren im System installiert wurden, wird ein Eintrag für Number of Boost Enabled Turbo Boost Enabled Cores for Processor 2 (Anzahl der für den Turbo-Boost-Modus aktivierten Cores for Kerne für Prozessor 2) angezeigt. Processor 1 (Anzahl der für Steuert die Anzahl der für den Turbo-Boost-Modus aktivierten Kerne für Prozessor 1. - Seite 18 Option Beschreibung System Password Richtet das Systemkennwort ein. Diese Option ist standardmäßig auf Enabled (Aktiviert) gesetzt und ist schreibgeschützt, wenn der Jumper im System nicht installiert ist. Setup-Kennwort Richtet das Systemkennwort ein. Wenn der Kennwort-Jumper nicht im System installiert ist, ist diese Option schreibgeschützt.
- Seite 19 Option Beschreibung aufrufbar. Wenn die Option auf Controlled (Kontrolliert) gesetzt ist, werden die ausgewählten UEFI-Variablen in der Umgebung geschützt und neue UEFI-Starteinträge werden an das Ende der aktuellen Startreihenfolge gezwungen. In-Band Bei der Einstellung Disabled (Deaktiviert), wird diese Einstellung Ausblenden der Management Engine (ME), HECI Benutzeroberfläch Geräte und des Systems IPMI-Geräte aus dem Betriebssystem.
-
Seite 20: Erstellen Eines System- Und Setup-Kennworts
Erstellen eines System- und Setup-Kennworts Voraussetzungen Stellen Sie sicher, dass der Kennwort-Jumper aktiviert ist. Mithilfe des Kennwort-Jumpers werden die System- und Setup- Kennwortfunktionen aktiviert bzw. deaktiviert. Weitere Informationen finden Sie im Abschnitt „Jumper-Einstellungen auf der System- platine“. ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene „System Password“ (Systemkennwort) und „Setup Password“... -
Seite 21: Löschen Oder Ändern Eines System- Und Setup-Kennworts
Löschen oder Ändern eines System- und Setup-Kennworts Voraussetzungen ANMERKUNG: Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. Schritte 1. Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart des System die Taste F2. 2. -
Seite 22: Anzeigen Der Redundanten Betriebssystemsteuerung
Anzeigen der redundanten Betriebssystemsteuerung Führen Sie die folgenden Schritte aus, um den Bildschirm Redundant OS Control (Redundante Betriebssystemsteuerung) anzuzeigen: Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den... -
Seite 23: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)
(Aktiviert) setzen, wenn der Modus UEFI Secure Boot (Sicherer UEFI-Start) aktiviert ist. Diese Option ist laden) standardmäßig auf Disabled (Deaktiviert) eingestellt. Dell Wyse Aktiviert oder deaktiviert den Dell Wyse P25/P45 BIOS-Zugriff. In der Standardeinstellung ist diese Option auf P25/P45 BIOS Enabled (Aktiviert). Access Power Cycle Aktiviert oder deaktiviert die Anfrage für das Aus- und Einschalten des Systems. -
Seite 24: Device Settings (Geräteeinstellungen)
● Konfiguration der BOSS-Karte Dell Lifecycle Controller Der Dell Lifecycle Controller (LC) ist eine integrierte Lösung für erweiterte Systemverwaltung, die Funktionen für die Bereitstellung, Konfiguration und Aktualisierung von Systemen sowie für Wartung und Diagnose umfasst. Der LC wird als Teil der Out-of-band-Lösung iDRAC und der auf Dell Systemen integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface) bereitgestellt. -
Seite 25: Menü Für Den Uefi-Einmalstart
Startmenü) Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Launch Lifecycle Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Controller (Starten des Lifecycle Controller) Systemdienstprog Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell.
