11 Steuerung; Ausführung In 3/N/Pe Ac 400 - Durr Dental Duo Tandem Montage- Und Gebrauchsanweisungen

11 Steuerung

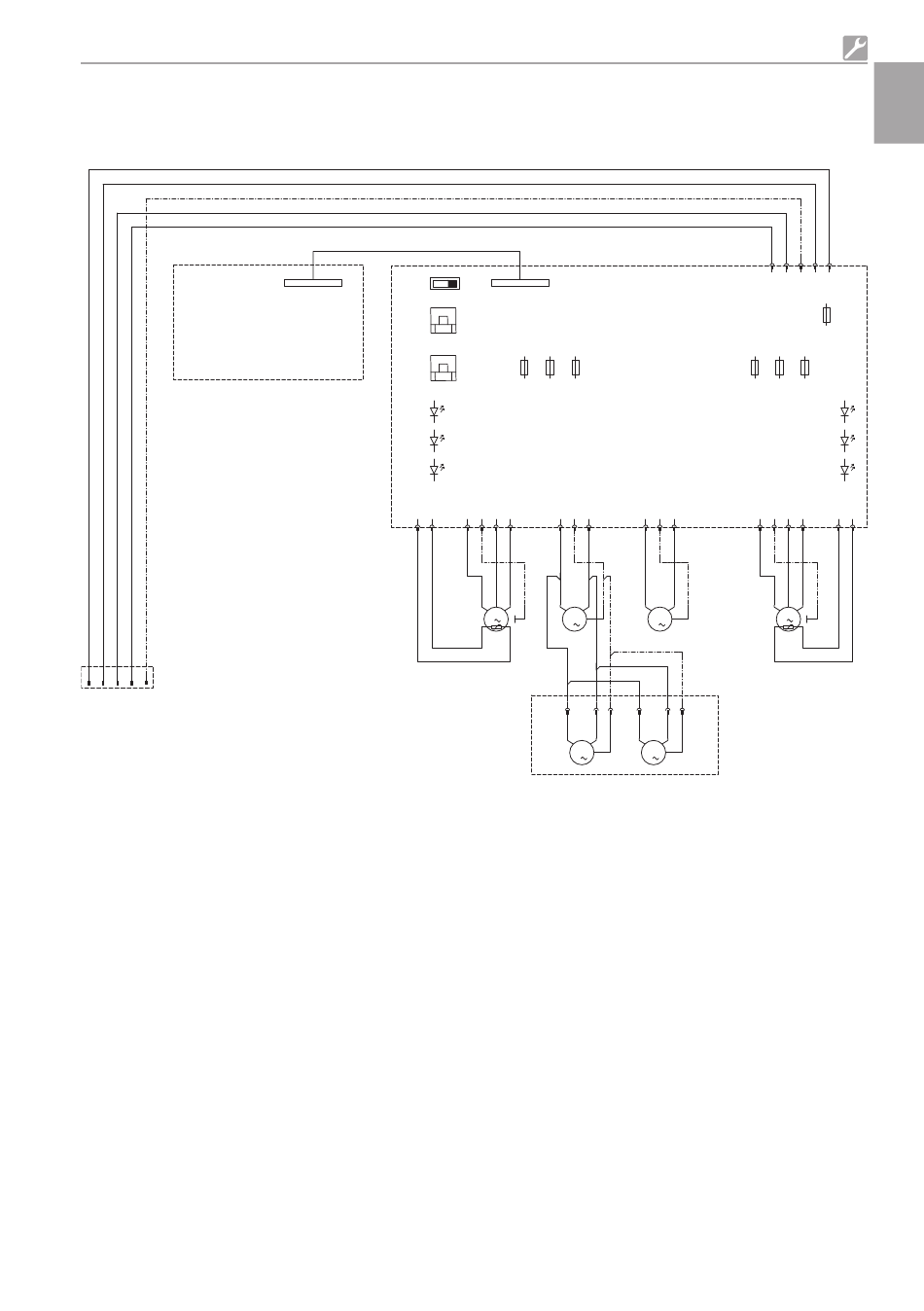

11.1 Ausführung in 3/N/PE AC 400 V
L1 L2 L3 N PE
X20
F1 Sicherung T10AH / T12AH *
F2 Sicherung T10AH / T12AH *
F3 Sicherung T10AH / T12AH *
F4 Sicherung T10AH / T12AH *
F5 Sicherung T10AH / T12AH *
F6 Sicherung T10AH / T12AH *
F7 Sicherung T1,6AH
H1 LED Zustandsanzeige Temperaturfühler, Kompressor-Aggregat 1
H2 LED Zustandsanzeige Temperaturfühler, Kompressor-Aggregat 1
H3 LED Zustandsanzeige Temperaturfühler, Kompressor-Aggregat 1
H4 LED Zustandsanzeige Temperaturfühler, Kompressor-Aggregat 2
H5 LED Zustandsanzeige Temperaturfühler, Kompressor-Aggregat 2
H6 LED Zustandsanzeige Temperaturfühler, Kompressor-Aggregat 2
M1 Kompressor-Aggregat 1
M2 Kompressor-Aggregat 2
4252100034L01 2105V002
s1
X101
X10
X7
H3
H2
H1
X2
1 2
M1
X14
F1 F2 F3
X4 X5
L1 PE L2 L3 L PE N
U V W PE
M
M
3
1
M3
M5 M M6
1
Montage
N L3 PE L2
X13
F7
F4 F5 F6
H6
H5
H4
X15 X6
L PE N L1 PE L2 L3
U V W PE
M2
M
M
3
1
M4
M
1
