MCD 170 manual.qxd
22-01-2007
S P E C I F I C A T I O N S
GENERAL
Power Supply
DC 11 -14V
Polarity
Negative Ground
Speaker impedance
4 ohms
Power Output
4 x 55W
CD PLAYER
System
Compact disc audio system
Usable disc
Compact disc
Sampling frequency
44.1KHz
No of quantization bits 1bit
Frequency
5-20,000Hz
Number of channels
2 stereo
S/N Ratio
70dB
09:56
Pagina 1

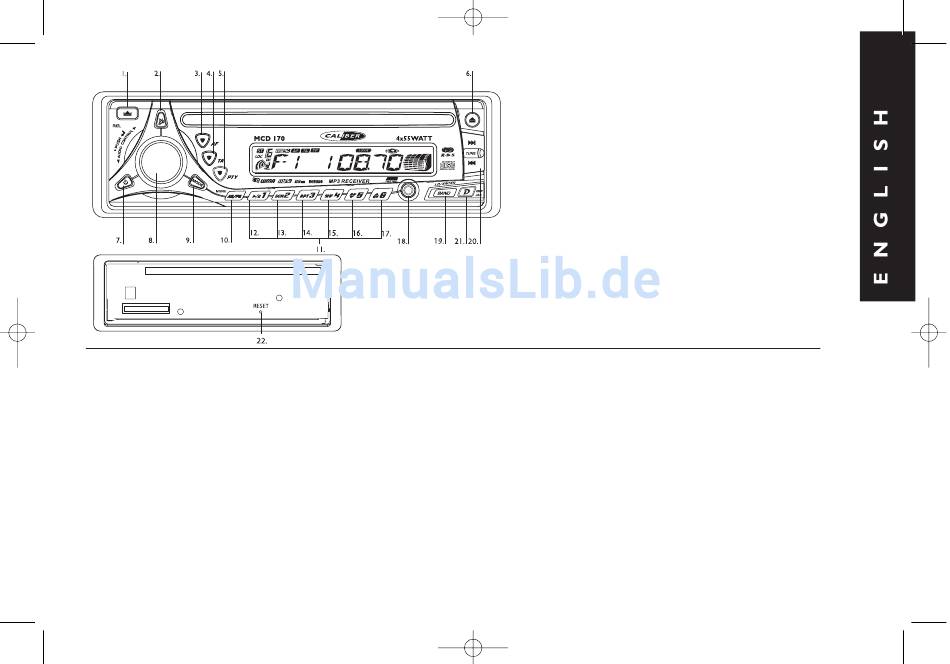

1. PANEL RELEASE BUTTON
2.MUTE BUTTON
3. AF BUTTON
4.TA BUTTON
5. PTY BUTTON
6. DISC EJECT
7. POWER BUTTON
8. ROTARY VOLUME KNOB
AUDIO SELECT BUTTON/ MP3 FILE SEARCH
9. MODE BUTTON
10. AUTOMATICALLY STORE/PRESET SCAN (AS/PS)/MENU BUTTON
11. PRESET STATIONS BUTTONS (1~6)
12.PAUSE BUTTON
13. SCAN BUTTON
14. REPEAT BUTTON
15. SHUFFLE (RANDOM) BUTTON
16. PREVIOUS FOLDER BUTTON
17. NEXT FOLDER BUTTON
18. AUX IN JACK
19. BAND/LOUD/MP3 ENTER BUTTON
20.TUNING UP/DOWN,TRACK UP/DOWN BUTTONS
21. DISPLAY BUTTON/ MP3 ID3 BUTTON
22. RESET BUTTON
RADIO SECTION
FM
Frequency Range
87.5-108 Mhz
Usable Sensitivity
Better than 15dB at S/N 30 dB
Stereo Separation
25 dB at 1KHz
S/N Ratio
50 dB
AM/MW
Frequency Range
522-1620 Khz
Intermediate Frequency 450KHz
Usable Sensitivity
Better than 45dB
S/N Ratio
40 dB
REMARK :
Specifications subject to change without notice.
1
Werbung
Verwandte Anleitungen für Caliber mcd170
Inhaltszusammenfassung für Caliber mcd170
- Seite 1 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 1 1. PANEL RELEASE BUTTON 2.MUTE BUTTON 3. AF BUTTON 4.TA BUTTON 5. PTY BUTTON 6. DISC EJECT 7. POWER BUTTON 8. ROTARY VOLUME KNOB AUDIO SELECT BUTTON/ MP3 FILE SEARCH 9. MODE BUTTON 10.
- Seite 2 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 2 D I S C P L A Y BASIC OPERATIONS RETUNE L or S ON/OFF The initial time of automatic TA search or PI search mode is selected.When PI information is not P R E C AU T I O N S Switch on the unit by pressing POWER button(7) or any other button on the radio caught for retune time, the radio start to retune to the next same PI station.When the same PI •...
- Seite 3 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 4 RADIO SIGNAL STRENGTH METER (RSLM) Preset number PTY “music” group PTY in “speech” group ID3 INFORMATION DISPLAY This function can be used to indicate the signal strength of current radio station bro- pop m, rock m news,affairs,info EJECT Press display button (21) repeatedly to display ID3 TAG information.
-
Seite 4: Troubleshooting
MCD 170 manual.qxd 22-01-2007 09:56 Pagina 6 T R O U B L E S H O O T I N G Before going through the check list, check wiring connection. If any of the problems persist after check list has been made, consult your nearest service dealer. Problem Cause Solution... - Seite 5 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 8 1. TOUCHE DEBLOCAGE PANNEAU 2. TOUCHE MUTE D I S C P L A Y 3. TOUCHE AUDIOFREQUENCE (AF) TOUCHE TA PRÉCAUTIONS 5. TOUCHE PTY • N’utilisez que dans un système électrique 12 volts CD de polarité négative. 6.
- Seite 6 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 10 OPÉRATIONS DE BASE PI MUTE: Quand les différents sons PI (DIP) sont entendus de temps en temps, les MÉMORISATION DES STATIONS ET RAPPEL une chaîne nationale et une chaîne locale, ou entre une chaîne locale et une chaîne loca- ON/OFF sons DIP seront entendus durant moins d’une seconde.
- Seite 7 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 12 Pendant la lecture du CD, restez appuyé sur le bouton (20) “ ” pour une avance rapide. Restez appuyé sur nom de fichier en utilisant le bouton volume (8) (tourner dans le sens contraire des aiguil- “...
- Seite 8 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 14 1. BEDIENTEIL-ENTRIEGELTASTE R É S O L U T I O N D E S P R O B L È M E S 2. ABSCHALTTASTE Avant de consulter la liste suivante, vérifiez le câblage et les connexions. 3.
- Seite 9 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 16 D I S C P L A Y GRUNDLEGENDE BEDIENUNG die DIP-Töne für weniger als 1 Sekunde hörbar. EIN/AUS PI MUTE:Wenn hin und wieder verschiedene PI-Töne (DIP) angehört werden, hören VORSICHTSMASSNAHMEN Schalten Sie das Gerät durch Drücken die Taste POWER (7) oder, wenn die Anlage Sie weniger als 1 Sekunde nichts.
- Seite 10 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 18 bei jeder voreingestellten Sendestation zehn Sekunden pausieren. Drücken Sie die Taste Einzelsegments wird ausgeschaltet. Hinzu wird "REG OFF" auf dem numerischen Display Während der CD-Wiedergabe halten Sie die Taste “ ” (20) für schnelle 03.
-
Seite 11: S T Ö R U N G S B E H E B U N G
MCD 170 manual.qxd 22-01-2007 09:56 Pagina 20 S T Ö R U N G S B E H E B U N G Ehe Sie die Checkliste durchgehen, überprüfen Sie die Verkabelung. Sollte eines der Probleme nach Konsultieren der Checkliste nicht behoben sein, kontaktieren Sie Ihren Händler. Symptom Ursache Lösung... - Seite 12 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 64 1. PANEEL VERWIJDER KNOP D I S C P L A Y 2. MUTE KNOP 3. AF KNOP Voorzorgsmaatregelen 4. TA KNOP • Alleen gebruiken in een 12Volt - negatieve massa electrisch systeem. 5.
- Seite 13 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 66 PI MUTE:Wanneer een afwijkende PI sound (DIP) eens in de zoveel tijd hoorbaar is, PRESET SCAN PS ker tijd verschijnt er voor een paar seconden “REG OFF” op het display. Wanneer BASIS FUNCTIES zal een dempende toon hoorbaar zijn voor minder dan één seconde.
- Seite 14 MCD 170 manual.qxd 22-01-2007 09:56 Pagina 68 Houd knop (20) “ ” ingedrukt om snel vooruit te spoelen. Houd knop (20) “ ” 3. ZOEKEN VANUIT EEN FOLDER ingedrukt voor snel teruguit te spoelen. De CD start met spelen als je de knop los laat. Dmv gebruik van de volume knop.
-
Seite 15: Problemen Oplossen
MCD 170 manual.qxd 22-01-2007 09:56 Pagina 70 P R O B L E M E N O P L O S S E N Controleer voordat u de checklist doorloopt de bedrading. Als zich na het doorlopen van de checklist nog problemen voordoen, neem dan contact op met uw dealer. Probleem Oorzaak Oplossing...
