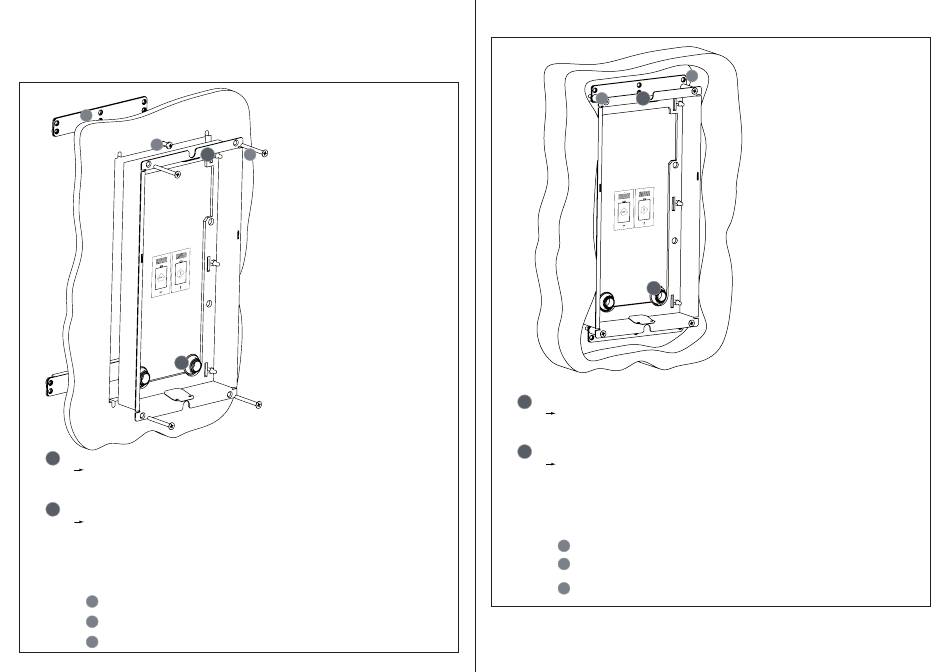

Hohlwandmontage
Die Hohlwandmontage kann für Wände mit einer Wandstärke von bis zu 35 mm durchge-
führt werden.
Im Fall von dickeren Wänden, wird die Montage mittels RAWL ® M3x50 Federklappdübel
empfohlen.
2a
2b
1
1
..... IP 65 Kabeldurchführung
Montage Kabeldurchführung
Hinweis:
- Pro Kabel muss eine Kabeldurchführung verwendet werden!
- Es dürfen nur Kabel mit einen Durchmesser von 2 - 7 mm verwendet werden.
- Öffnung Kabeldurchführung sollte unbedingt kleiner als der Kabeldurchmesser sein!
2
..... Unterputzdose
Montage mit Montagekit
Hinweis:
- Beachten Sie die Montagerichtung ("UP"- Kennzeichnung).
- Die Unterputzdose muss bündig mit der Wand montiert werden.
- Bitte achten Sie darauf, dass das Mikrofon des Touch Terminals nach
unten ausgerichtet ist und nicht abgedeckt wird.
Die Position des Mikrofons entnehmen Sie bitte der jeweiligen Beipackbeschreibung.
- Benötigte Dichtmittel zur Abdichtung zwischen Wand und Unterputzdose
müssen von einem anderen Hersteller bezogen werden.
Kleben Sie die Montagebügel auf die Rückseite der Wand.
2a
Zusätzlich ist es möglich, die Montagebügel mit der Wand zu verschrauben.
2b
Befestigen Sie die Unterputzdose mit den 4 Befestigungsschrauben.
2c
2
2c
Putzmontage
2
2a
1
1
..... IP 65 Kabeldurchführung
Montage Kabeldurchführung
Hinweis:
- Pro Kabel muss eine Kabeldurchführung verwendet werden!
- Es dürfen nur Kabel mit einen Durchmesser von 2 - 7 mm verwendet werden.
- Öffnung Kabeldurchführung sollte unbedingt kleiner als der Kabeldurchmesser sein!
2
..... Unterputzdose
Montage mit Montagekit
Hinweis:
- Beachten Sie die Montagerichtung ("UP"- Kennzeichnung).
- Die Unterputzdose muss bündig mit der Wand montiert werden.
- Bitte achten Sie darauf, dass das Mikrofon des Touch Terminals nach
unten ausgerichtet ist und nicht abgedeckt wird.
Die Position des Mikrofons entnehmen Sie bitte der jeweiligen Beipackbeschreibung.
- Benötigte Dichtmittel zur Abdichtung zwischen Wand und Unterputzdose
müssen von einem anderen Hersteller bezogen werden.
Verschrauben Sie Unterputzdose, Abstandshalter und Montagebügel miteinander.
2a
Als Putzvorbereitung wird empfohlen, die Unterputzdose mit den Montageöffnungen
2b
der Montagebügel an der Wand zu befestigen.
Vor dem Verputzen, muss der Putzdeckel eingesetzt werden (nicht in der Abbildung).
2c
2b
