- Seite 1 K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Version 2.0 Stand 18.03.2019 DE | Originalbetriebsanleitung Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Junkersstraße 14 D-30179 Hannover TEL +49 (0) 511- 96 99 70 FAX +49 (0) 511- 67 37 94 www.kling-freitag.de...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F SPECTRA 212 Sub Adapter Inhaltsverzeichnis Kapitel / Abschnitt Seite 1. Einleitung 1.1 Symbole in diesem Benutzerhandbuch 1.2 Informationen über dieses Benutzerhandbuch 2. Produktbeschreibung 2.1 Bestimmungsgemäßer Gebrauch 2.2 Lieferumfang 2.3 Übersicht Bauteile 3. Sicherheitshinweise 3.1 Allgemeine Sicherheitshinweise 3.2 Sicherheitshinweise für gestapelte Lautsprecher 4. -
Seite 4: Einleitung
K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Einleitung Symbole in diesem Benutzerhandbuch Dieses Symbol bedeutet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. Das Nichtbeachten dieser Hinweise kann schwere gesundheitliche Auswirkungen zur Folge ha- ben, bis hin zu lebensgefährlichen Verletzungen. Warnung Dieses Symbol bedeutet eine möglicherweise gefährliche Situation. -
Seite 5: Produktbeschreibung

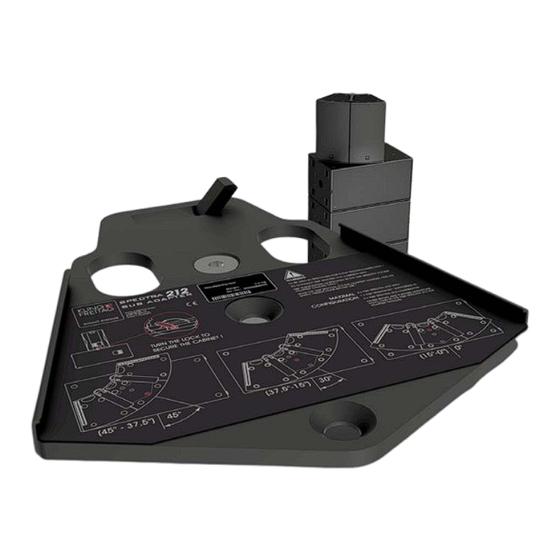

K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Produktbeschreibung Der K&F SPECTRA 212 Sub-Adapter ist für die Verwendung des Lautsprechers 'K&F SPECTRA 212' in Verbindung mit folgenden KLING & FREITAG Subwoofern als Stativ zu verwenden: • • K&F SW 215E K&F NOMOS LT • •... -
Seite 6: Sicherheitshinweise
K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Sicherheitshinweise Allgemeine Sicherheitshinweise Die hier beschriebenen Informationen befreien den Anwender nicht von der Pflicht, gegebene Sicherheitsauflagen und gesetzliche Bestimmungen zu befolgen. Die mit der Montage des Systems vor Ort beauftragten Personen sind verantwortlich für den sicheren Aufbau und den sicheren Einsatz und gewährleisten diesen. -
Seite 7: Montage- Und Anwendungshinweise
K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Montage- und Anwendungshinweise Konfigurationen Mit dem K&F SPECTRA 212 Sub Adapter können Sie bis zu drei K&F SPECTRA 212 Lautsprecher sicher auf einen der folgenden K&F Subwoofer montieren, sofern der Subwoofer quergelegt ist: • K&F NOMOS LT •... -
Seite 8: Beispiele
K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Beispiele Beispiel 1: Ein K&F Subwoofer mit einem K&F SPECTRA 212 Lautsprecher: Beispiel 2: Ein K&F Subwoofer mit zwei K&F SPECTRA 212 Lautsprechern: Beispiel 3: Ein K&F Subwoofer mit drei K&F SPECTRA 212 Lautsprechern: Page 8 of 14 ©... -
Seite 9: Montage
K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Montage Setzen Sie den K&F SPECTRA 212 Sub Ad- apter auf den gewünschten Subwoofer und richten Sie ihn aus. Ziehen Sie die M20-Schraube mit einem In- nensechskantschlüssel SW20 fest an. Setzen Sie einen einzelnen K&F SPEC- TRA 212 Lautsprecher von vorne auf den K&F SPECTRA 212 Sub Adapter. - Seite 10 K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Schieben Sie den Lautsprecher bis zum An- schlag nach hinten. Dadurch arretieren die Halteschienen den Lautsprecher. Um die Lautsprecher in dieser Position zu si- chern, greifen Sie hinten durch den unteren Lautsprechergriff und legen Sie den Sicher- heitshebel vom K&F SPECTRA 212 Sub Ad- apter um.
- Seite 11 K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Setzen Sie eine K&F SPECTRA 212 Verbin- dungsschiene an. Drücken Sie die K&F SPECTRA 212 Verbin- dungsschiene nach vorne, so dass sie durch die Federbolzen arretiert wird. Kontrollieren Sie den sicheren und festen Sitz aller Lautsprecher. Die Lautsprecher können nun verkabelt werden.
-
Seite 12: Abmessungen Und Gewicht
K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Abmessungen und Gewicht Eigengewicht: 3,1 kg Page 12 of 14 © KLING & FREITAG GMBH Version 2.0... -
Seite 13: Wartung Und Pflege
K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Wartung und Pflege 1. Für den Besitzer und Anwender ist es zwingend notwendig sich bewusst zu machen, dass Lautsprecher- zubehör, das dazu dient Lautsprecher aufzuhängen oder aufzustellen, in höchstem Maße sicherheitsrele- vant ist. Das Lautsprecherzubehör kann mit der Zeit Verschleißerscheinungen aufweisen, z. B. durch mechanische Belastungen, durch Transportschäden, Korrosion oder durch unsachgemäße Behandlung. - Seite 14 K&F SPECTRA 212 Sub Adapter Benutzerhandbuch Originalbetriebsanleitung SPECTRA 212 © Kling & Freitag GmbH, 2018 Junkersstrasse 14 D-30179 Hannover Deutschland www.kling-freitag.de Alle Rechte vorbehalten. Page 14 of 14 © KLING & FREITAG GMBH Version 2.0...
- Seite 15 Benutzerhandbuch K&F SPECTRA 212 Sub Adapter INDEX Abmessungen ..............................12 Bauteile ..............................5 Bestimmungsgemäßer Gebrauch ........................5 Entsorgung ..............................13 Gewicht ................................12 Lagerung ................................ 13 Lieferumfang ..............................5 Pflege ................................13 Produktbeschreibung ............................5 Sicherheitshinweise ............................6 Transport ................................ 13 Wartung .................................
- Seite 16 Benutzerhandbuch K&F SPECTRA 212 Sub Adapter Notizen Seite 16 von 16 Version 2.0 © KLING & FREITAG GMBH...
