Montageanleitung DP 07
1 Verwendungszweck
Der D+ Erzeuger wird eingesetzt, wenn der normalerweise an der Lichtmaschine
vorhandene D+-Anschluss (liefert ein Signal, sobald die Lichtmaschine -- und damit
der Motor -- in Betrieb ist) nur schwer zugänglich ist, oder wenn das Basisfahrzeug
mit einer Lichtmaschine ohne D+-Anschluss ausgerüstet ist.
In diesen Fällen wird aus der tatsächlich an der Starterbatterie anliegenden Span-
nung ermittelt, ob die Lichtmaschine in Betrieb ist und daraus ein D+ Ersatzsignal
erzeugt. Eine gelbe LED zeigt den Status des D+ Ausgangs an.
Diese Funktion wird benötigt, wenn Verbraucher verwendet werden, die ein
"D+"-Signal zur Steuerung benötigen (z. B. Absorberkühlschrank, Sat-Antenne,
Markise, Dachluke, Trittstufe usw.).
Es ist zu beachten, dass es in folgenden Ausnahmefällen zu einem vorzeitigen
bzw. verzögerten Ein- bzw. Ausschalten des D+ Ersatzsignals und der daran
angeschlossen Geräte kommt:
Nach langem Fahren wird das Fahrzeug abgestellt und die Zündung bleibt
F
eingeschaltet: Das Signal "D+ Ersatz" bleibt zunächst ein, erst wenn die
Starterbatteriespannung unter 10,0 V sinkt, wird das Signal "D+ Ersatz"
ausgeschaltet.
Erfolgt eine Netz- oder Solarladung, wird das Signal "D+ Ersatz"
F
eingeschaltet, wenn die Starterbatteriespannung > 13,7 V (und wenn
Zündung eingeschaltet wird, obwohl der Motor aber noch nicht gestartet ist).
Ist die Starterbatterie stark entladen: Das Signal "D+ Ersatz" schaltet
F
sich verzögert ein.
2 Mechanischer Einbau
Das Gerät ist für die Wandmontage oder Bodenmontage vorgesehen.
 Trockenen Einbauort wählen.
 Mindestabstände zu den umgebenden Einrichtungsgegenständen sicherstellen:
Nach allen Seiten -- außer der Montageseite -- mindestens 1 cm Freiraum
F
einhalten.
Während des Betriebs darf die Umgebungstemperatur +45 C nicht über-
F
schreiten (gemessen in 1 cm Abstand zu den Geräteseiten).
Gerätefront
24

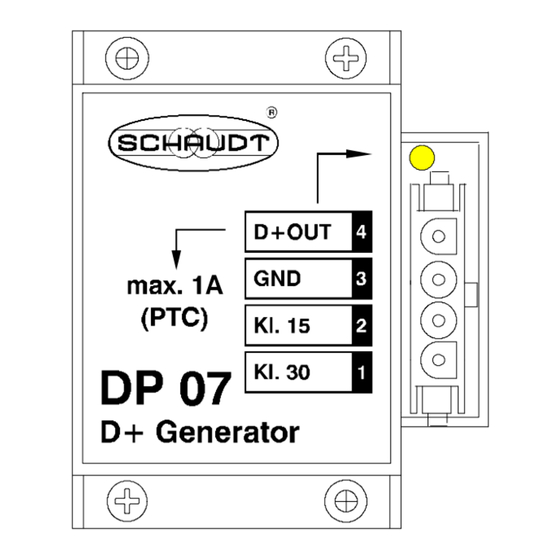

Bild 1 Maßbild D+ Erzeuger DP 07 (Abmessungen in mm)
1,5
Ansicht
von oben
2x 3
für Bef.--- Schraube
LED gelb
D+ ein
MNL 4
45 12
