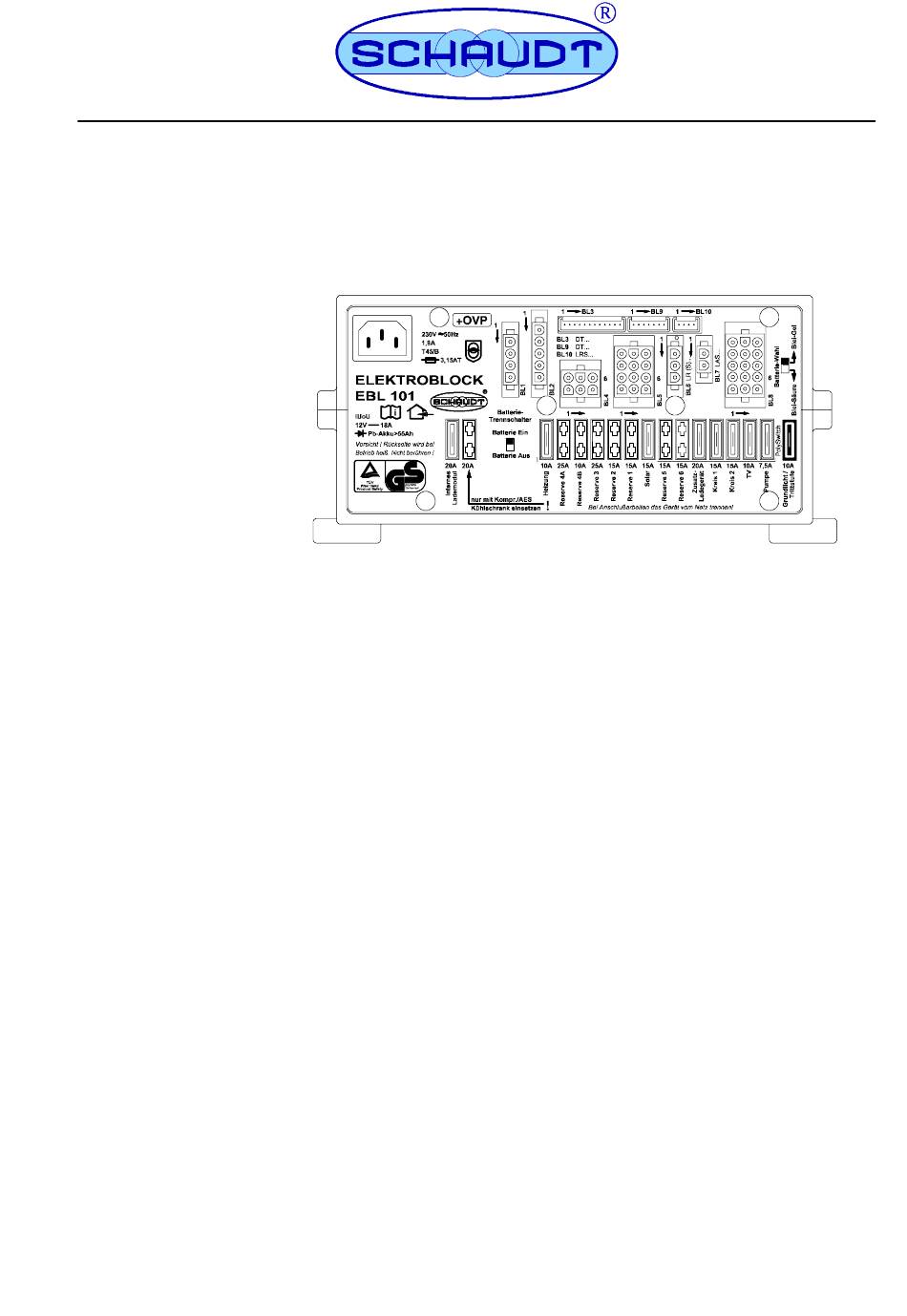

E Schaudt GmbH, Elektrotechnik und Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
811.554 BA / DE
Bedienungsanleitung
Elektroblock
Inhaltsverzeichnis
1
1.1
1.2
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
3.2
3.3
3.4
4
4.1
4.2
4.3
5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EBL 101 D
EBL 101 C mit OVP
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
3
4
6
7
. . . . . . . . . . .
8
10
11
11
11
12
Stand: 29.04.2010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt Elektroblock EBL 101 D
Inhaltszusammenfassung für Schaudt Elektroblock EBL 101 D
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 811.554 BA / DE... -
Seite 2: Sicherheitshinweise
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an... -
Seite 3: Einleitung
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die an- gegebenen Sicherheitshinweise. Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe- stimmungen auch an andere Benutzer weitergeben. -
Seite 4: Batteriewechsel
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Ausgenommen sind: Heizung Trittstufe Frostschutzventil AES-/Kompressor-Kühlschrank Reserve 4 Für weitere Informationen siehe Bedienungsanleitung der Kontroll- und Schalttafel DT ..Trittstufenschalter Die Versorgung für die Trittstufe wird durch eine selbstrückstellende Siche- rung abgesichert. - Seite 5 Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Ein Wechsel von Blei-Säure-Batterien auf Blei-Gel-Batterien ist möglich. Ein Wechsel von Blei-Gel-Batterien auf Blei-Säure-Batterien ist nicht ohne weiteres möglich. Der Fahrzeughersteller gibt hierzu Auskunft. Batteriewechsel Batterie vom Elektroblock elektrisch trennen, dazu die Batterie-Trennung an der Kontroll- und Schalttafel DT ...
-
Seite 6: Betriebsstörungen
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Betriebsstörungen Kfz- In den meisten Fällen einer Störung im Energieversorgungssystem ist eine Flachstecksicherungen defekte Sicherung die Ursache. Selbstrückstellende Folgender Funktionsbereiche sind über selbstrückstellende Sicherungen ge- Sicherungen schützt: Ausgang Trittstufe Fühlerleitungen zur Kontroll- und Schalttafel DT ... -
Seite 7: System Stilllegen
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Störung Mögliche Ursache Abhilfe Solarladung funktioniert Solar-Panel im Solar-Panel vollständig in nicht (Netzversorgung und (Teil-)Schatten oder abge- die Sonne bringen bzw. Motor sind aus) deckt (Schnee oder säubern. Schmutz) -
Seite 8: Verwendungszweck Und Funktionen Im Einzelnen
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Stilllegung bis zu Die Wohnraumbatterie vor der Stilllegung vollständig laden. 6 Monaten Die Wohnraumbatterie ist dann vor einer Tiefentladung geschützt. Dies gilt nur, wenn die Batterie intakt ist. Hinweise des Batterieherstellers beachten. - Seite 9 Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Kontroll- und Solarregler Anzeigetafel LR / LRS ... DT/LT ... (Zubehör) Elektroblock EBL 101 D EBL 101 C mit OVP 230 V AC Zusatz-Lader LAS ... (Zubehör) Beleuchtung Starterbatterie...
-
Seite 10: Batteriefunktionen
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Batteriefunktionen Geeignete Batterien 6-zellige Blei-Säure- oder Blei-Gel-Batterien ab 55 Ah Batterie-Ladung Gleichzeitige Ladung der Starterbatterie und der Wohnraumbatterie durch während der Fahrt die Lichtmaschine Parallelschaltung der Batterien über ein Trennrelais... -
Seite 11: Zusatzfunktionen
Wohnraumbatterie oder die Wohnraumbatterie und die Starterbatterie gela- den. Verwendung als Austauschgerät Der Elektroblock EBL 101 D bzw. EBL 101 C mit OVP kann als Austausch- gerät für den EBL 100 verwendet werden. Die Steckverbindungen des alten Gerätes können dabei alle verwendet werden. -
Seite 12: Anhang
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Anhang EG-Konformitätserklärung Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart des Elektro- blocks EBL 101 D bzw. EBL 101 C mit OVP den folgenden einschlägigen Bestimmungen entspricht: -- RICHTLINIE 2006/95/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 12.12.2006 zur Angleichung der Rechtsvor-... -
Seite 13: Fehlerprotokoll
Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehlerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? - Seite 14 Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Ausgang Frostschutzventil max. 0,1 A D+ Stützpunkt max 1 A Batterie-Ladung Wohn- Ladekennlinie IUoU raumbatterie bei Netzan- Ladeschluss-Spannung 14,3 V schluss Ladestrom 18 A im gesamten Netzspannungsbereich, elektronisch begrenzt, abzüglich des Ladestroms in die Fahrzeug-Batterie Spannung für Erhaltungsladung...

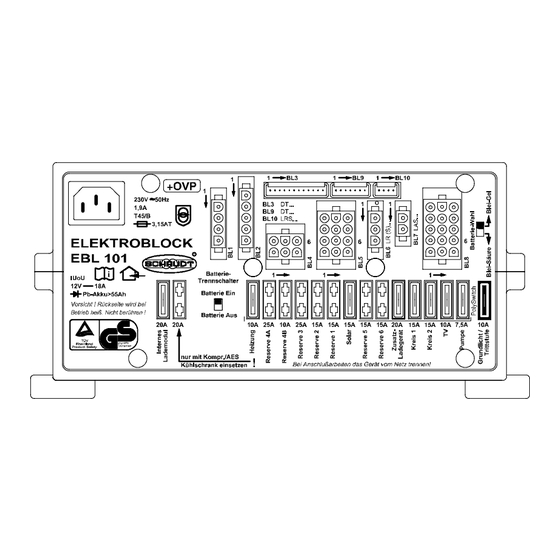

- Seite 15 Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Aufbau Bild 4 Aufbau Elektroblock EBL 101 D / EBL 101 C mit OVP (Front); *(Hinweisschild +OVP nur bei EBL 101 C mit OVP Netzanschluss 10 Anschlussblock Zusatzlader Anschlussblock Kühlschrankversorgung 11 Anschlussblock TV, Pumpe, Verbraucher Anschlussblock Kühlschrankversorgung D+,...
- Seite 16 Bedienungsanleitung Elektroblock EBL 101 D / EBL 101 C mit OVP Blockschaltbild/Anschlussplan OVP*: Nur bei EBL 101 C mit OVP OVP* Stand: 29.04.2010 811.554 BA / DE...
