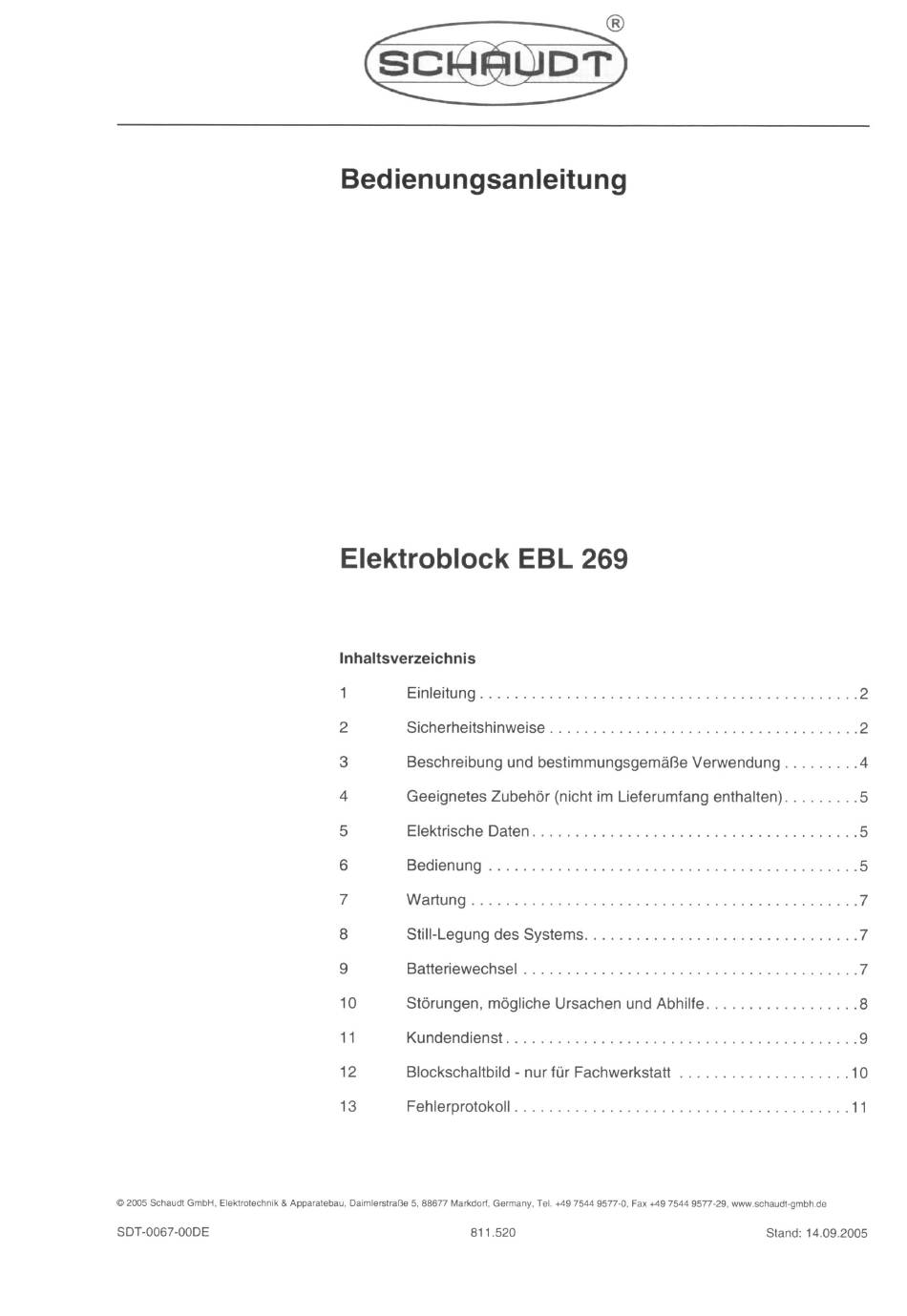

Bedienungsanleitung
Elektroblock
Inhaltsverzeichnis
1
2
3
4
5
6
7
8
9
10
11
.
12
13
811.520
EBL
269
.
..
.
.
...2
.2
...5
...5
....5
...8
.......10
.
............11
Stand:
14.09.2005
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt Elektroblock EBL 269
Inhaltszusammenfassung für Schaudt Elektroblock EBL 269
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Elektroblock Inhaltsverzeichnis Einleitung ..2 Sicherheitshinweise Beschreibung und bestimmungsgemäße Verwendung . Geeignetes Zubehör (nicht im Lieferumfang enthalten)..5 Elektrische Daten ...5 Bedienung ..5 Wartung Still-Legung des Systems.. Batteriewechsel Störungen, mögliche Ursachen und Abhilfe..8 Kundendienst Blockschaltbild - nur für Fachwerkstatt ..10 Fehlerprotokoll ....11... -
Seite 2: Einleitung
Fahrzeug und sind deshalb verboten. Am Elektroblock dürfen keine Veränderungen vorgenommen werden. Den elektrischen Anschluss darf nur dafür ausgebildetes Fachpersonal gemäß der Montageanleitung der Firma Schaudt durchführen. Anschlussarbeiten dürfen nur im spannungsfreien Zustand ausgeführt werden. Lebensgefahr durch Stromschlag Oder Brand bei defektem Netzkabel... - Seite 3 24 Stunden bei einer 160-Ah-Batterie an das Netz anschließen. Den Solar-Laderegler der Schaudt GmbH nicht ohne Batterie betreiben. Der Solar-Laderegler Oder angeschlossene Verbraucher können sonst beschädigt werden. Wenn die Batterie gewechselt Oder ausgebaut wird, den Stecker "+ Solarzelle" am Solar-Laderegler abziehen.
-
Seite 4: Beschreibung Und Bestimmungsgemäße Verwendung
Elektroblock EBL 269 Beschreibung und bestimmungsgemäße Verwendung Der Elektroblock EBL 269 ist als zentrales Stromverteilungsgerät für Reise- mobile bestimmt. Der Elektroblock Wird fest in das Fahrzeug eingebaut. Der Elektroblock dient zur Batterieladung und zur Stromversorgung von 12-V- Geräten. Elektroblock enthält: •... -
Seite 5: Geeignetes Zubehör (Nicht Im Lieferumfang Enthalten)
Kontroll- und Schalttafel IT 269-3, LT 300 Zusatz-Ladegerät Schaudt Batterie-Ladegerät Typ LAS... mit max. 18 A Ladestrom Zusätzlich Ladekabel 2-polig, lieferbare Längen auf Anfrage Solar-Laderegler Schaudt Solar-Laderegler Typ LR... für Solarmodule mit einem Gesamtstrom von 14 A mit Anschluss-Stecker inkl. Anschlusskabel... -
Seite 6: Zusatzfunktionen
SCHAUDT Bedienungsanleitung Elektroblock EBL 269 Batterie-Wahlschalter A Explosionsgefahr durch Knallgasentwicklung bei falscher Einstellung des Batterie-Wahlschalters, bei defekter Batterie, defektem Elektro- block Oder bei einer zu hohen Batterie-Betriebstemperatur (über 30 oc)! Eine falsche Einstellung des Batterie-Wahlschalters schädigt die Wohn- raumbatterie. Den Elektroblock... -
Seite 7: Wartung
24 Stunden bei einer 160-Ah-Batterie an das Netz anschließen. A Den Solar-Laderegler der Schaudt GmbH nicht ohne Batterie betreiben. Der Solar-Laderegler Oder angeschlossene Verbraucher können sonst beschädigt werden. Wenn die Batterie gewechselt Oder ausgebaut wird, den Stecker "+ Solarzelle" am Solar-Laderegler abziehen. -
Seite 8: Störungen, Mögliche Ursachen Und Abhilfe
Sie sich an unsere Kundendienstadresse. Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, darf auch eine Fachwerkstatt den Elektroblock reparieren. Bei unsachgemäß ausgeführten Reparaturen erlischt die Gewährleistung des Elektroblocks und die Firma Schaudt GmbH haftet nicht für die dadurch ent- standenen Folgeschäden. -
Seite 9: Kundendienst
A Wenn durch zu hohe Umgebungstemperatur Oder mangelnde Belüftung das Gerät zu heiß wird, Wird der Ladestrom automatisch reduziert. Eine ÜberhitzungdesGeräts dennochunbedingtvermeiden. Kundendienst Kundendienst-Adresse Schaudt GmbH, Elektrotechnik & Apparatebau Daimlerstraße 88677 Markdorf Germany Tel.: +49 7544 9577-16 E-Mail: kundendienst@schaudt-gmbh.de Öffnungszeiten... -
Seite 10: Blockschaltbild - Nur Für Fachwerkstatt
SCWÅUDT Bedienungsanleitung Elektroblock EBL 269 Blockschaltbild - nur für Fachwerkstatt L Orgas 2F-8kEk 3 Minus Zusatzlade*ra ZusatzlOgerat 14,3v-18A Wnus Wohnratn*tgie muss Trennreläs 70 A etern "nus StutÖaaeie Netz 230 V- 50 Hz , S1218 erbun±n Sen. Kdtgeräle@se urnschder E20-3F •staterbatene ¯... -
Seite 11: Fehlerprotokoll
SCHAVDT Bedienungsanleitung Elektroblock EBL 269 Fehlerprotokoll 1mSchadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehler- protokoll zum Hersteller schicken. Gerätetyp: EBL 269 Artikel-Nr.: (bitte eintragen) Folgender Defekt liegt vor: (bitte markieren) keine Batterie- ladung bei Netzbetrieb keine Batterie- ladung bei Fahrbetrieb elektrische Ver-... - Seite 12 SCUÄUDT Bedienungsanleitung Elektroblock EBL 269 Stand: 14092005 SOT.0067.OOOE...
- Seite 13 Réseau BLOC ÉLECTRIQUE Bloc Bloc 230V 50Hz IUoU — T45/B pb-Accu>55Ah 3, 15AT 3 ooo Couper impérativement rappareil du réseau avant deffecteur travaux de raccordement Danger ! Carriåre Séchauffe durant le service. Bloc Ne touchez pas ! Bloc : Chargeur au Bloc •...
