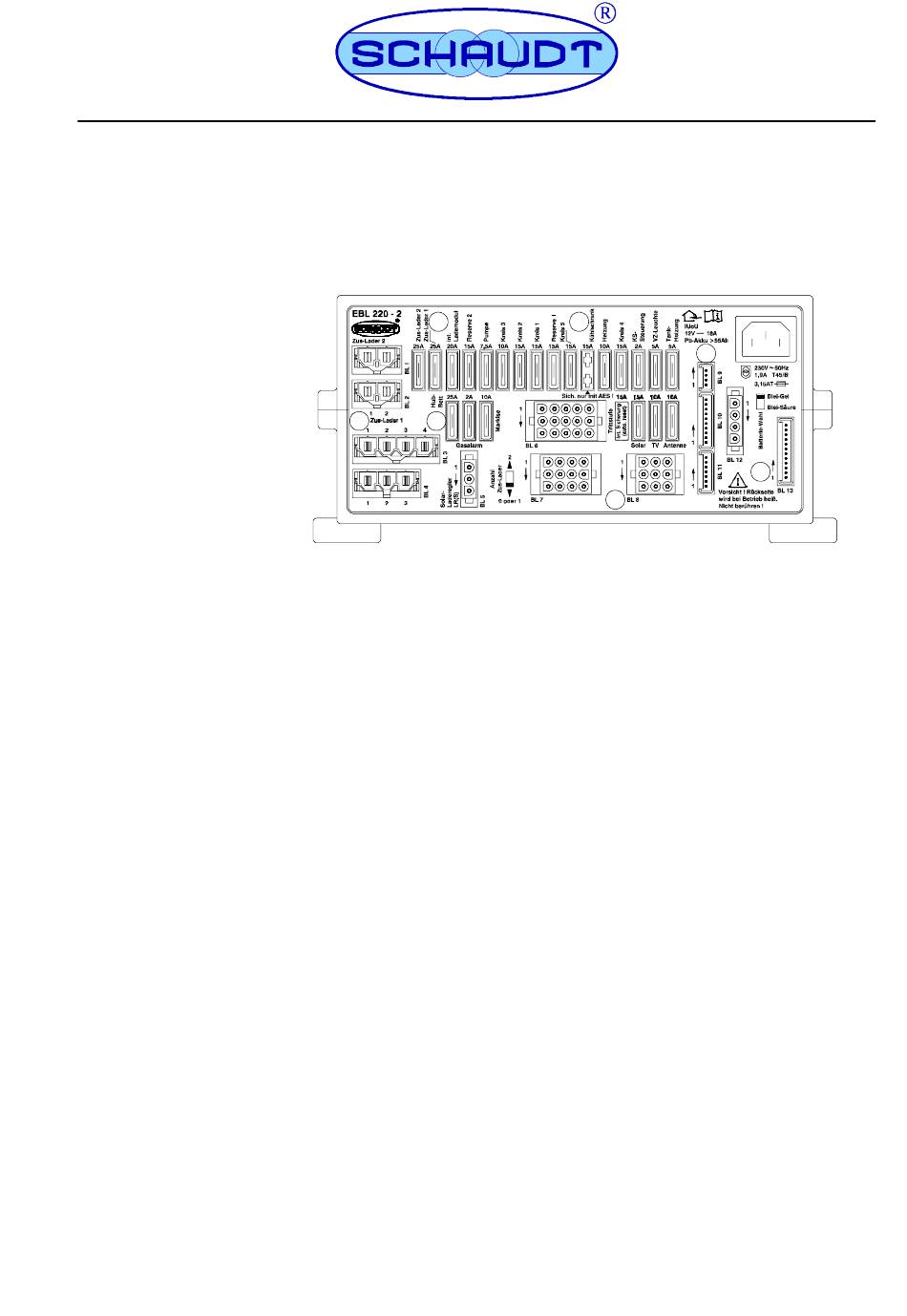

Schaudt EBL 220-2 Bedienungsanleitung
Elektroblock
Inhaltsverzeichnis
Quicklinks
E Schaudt GmbH, Elektrotechnik und Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
811.582 BA / DE
Bedienungsanleitung
Elektroblock EBL 220-2
Inhaltsverzeichnis
1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2.1
2.2
3
3.1
3.2
4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1
5.2
5.3
5.4
5.5
6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
2
3
4
6
7
8
8
9
11
12
12
13
14
Stand: 06.03.2008
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt EBL 220-2
Inhaltszusammenfassung für Schaudt EBL 220-2
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 811.582 BA / DE... -
Seite 2: Einleitung
Bedienungsanleitung Elektroblock EBL 220-2 Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die angegebenen Sicherheitshinweise. Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe- stimmungen auch an andere Benutzer weitergeben. -
Seite 3: Verwendungszweck Und Funktion
Nur Originalsicherungen mit den Werten verwenden, die auf dem Gerät angegeben sind. Verwendungszweck und Funktion Der Elektroblock EBL 220-2 ist das zentrale Energieversorgungsgerät für alle 12-V-Verbraucher in der elektrischen Anlage an Bord des Reisemobils bzw. Caravans. Er befindet sich normalerweise innerhalb eines Schranks oder Stauraums und ist für einen Sicherungswechsel an der Frontseite... -
Seite 4: Batteriefunktionen
Bedienungsanleitung Elektroblock EBL 220-2 Baugruppen Der Elektroblock EBL 220-2 enthält: ein Lademodul zur Ladung aller angeschlossenen Batterien die komplette 12-V-Verteilung die Absicherung der 12-V-Stromkreise ein Batteriewächtermodul weitere Steuerfunktionen und Überwachungsfunktionen Geräte des Systems Für den Betrieb muss eine Kontroll- und Schalttafel DT ... oder LT ... und (für den vollen Funktionsumfang) eine Schalttafel ST ... - Seite 5 Bedienungsanleitung Elektroblock EBL 220-2 Batteriewächter mit Der Batteriewächter der Kontroll- und Schalttafel DT/LT ... mit dynamischer Abschaltautomatik Spannungsschwelle überprüft die Wohnraumbatterie ständig. Bei kleinen Entladungsströmen wird “früher” abgeschaltet als bei großen Strömen. Somit ist ein verbesserter Tiefentladungsschutz gegeben. Die Überwachung erfolgt auch im ausgeschalteten Zustand.
-
Seite 6: Zusatzfunktionen
Schalttafel ST ... Die Schalttafel ST ... ist eine optionale Erweiterung zum Elektroblock EBL 220-2. Mit drei Schaltern können Verbraucher separat geschaltet wer- den. Ist die Schalttafel ST 220 nicht vorhanden, muss der Block BL11 des Elek- troblocks EBL 220-2 mit einem Brückenstecker belegt sein (siehe auch Blockschaltbild, Anhang E). -
Seite 7: Aufbau
Bedienungsanleitung Elektroblock EBL 220-2 Aufbau Bild 2 Elektroblock EBL 220-2 Frontansicht Anschlüsse BL. 1 für Zusatz-Ladegerät 2 Anschlüsse BL. 2 für Zusatz-Ladegerät 1 Kfz-Flachstecksicherungen Lademodule und allgemeine Verbraucher Kfz-Flachstecksicherungen Hubbett/Gasalarm/Markise Anschlüsse BL. 6 Heizung/Pumpe/Reserve Kfz-Flachstecksicherung AES/Kompressor-Kühlschrank Selbst rückstellende Sicherung Trittstufe Anschlüsse BL. -
Seite 8: Bedienung
Die Bedienung des Elektroblocks erfolgt ausschließlich über die angeschlos- sene Kontroll- und Schalttafel DT/LT ... und (wenn vorhanden) über die Kontrolltafel ST ..Für den täglichen Betrieb ist am Elektroblock EBL 220-2 keine Bedienung erforderlich. Nur bei einem Wechsel des Batterietyps (Blei-Säure bzw. Blei-Gel) bzw. im Rahmen der Erstinbetriebnahme oder bei Nachrüstungen mit Zubehör... -
Seite 9: Batteriewechsel
Ein Generator muss unbedingt die Netzanschlusswerte einhalten. Elektroblock an Bord von Kfz-Fähren nicht mit der Netzspannung verbinden (bei Netzversorgung auf Kfz-Fähren ist nicht immer eine einwandfreie Netzspannung gewährleistet). Die Verwendung eines Überspannungsschutzes OVP der Fa. Schaudt wird empfohlen. Betrieb mit Solarregler ACHTUNG! Fehlende Pufferfunktion der Batterie! Beschädigung von angeschlossenen Geräten:... - Seite 10 Bedienungsanleitung Elektroblock EBL 220-2 Es sollten normalerweise nur Batterien desselben Typs und von gleicher Kapazität verwendet werden, wie die vom Hersteller eingebaute Batterie. Ein Wechsel von Blei-Säure-Batterien auf Blei-Gel-Batterien ist möglich. Ein Wechsel von Blei-Gel-Batterien auf Blei-Säure-Batterien ist nicht möglich. Der Fahrzeughersteller gibt hierzu Auskunft.
-
Seite 11: Betriebsstörungen
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerkstatt den Elektroblock reparieren. In diesem Fall ist zu beach- ten, dass die Gewährleistung bei unsachgemäß ausgeführten Reparaturen erlischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folge- schäden haftet. Notbetrieb Liegt die Ursache für eine Störung bei einer defekten Kontroll- und Schaltta-... -
Seite 12: System Außer Betrieb Nehmen
Bedienungsanleitung Elektroblock EBL 220-2 Störung Mögliche Ursache Abhilfe Solarladung funktioniert Solar-Laderegler nicht ein- Solar-Laderegler einstec- nicht (Netzversorgung und gesteckt Motor sind aus) Sicherung oder Verkabe- Sicherung und Verkabe- lung defekt lung prüfen lassen Solar-Laderegler defekt Solar-Laderegler prüfen lassen 12-V-Versorgung im 12-V-Hauptschalter für... -
Seite 13: Wartung
Bedienungsanleitung Elektroblock EBL 220-2 ACHTUNG! Überschreitung zulässiger Eingangsspannungen! Beschädigung angeschlossener Verbraucher: Einen ggf. angeschlossenen Solar-Laderegler der Firma Schaudt nicht ohne Batterie betreiben. Wenn die Batterie gewechselt oder ausgebaut wird, vorher den Stec- ker ”+ Solarzelle” am Solar-Laderegler abziehen. Stilllegung bis zu Die Wohnraumbatterie vor der Stilllegung vollständig laden. -
Seite 14: Anhang
88677 Markdorf Germany Sonderausstattung/Zubehör Bedientafel Zur Bedienung des Elektroblocks EBL 220-2 ist eine Kontroll- und Anzeige- tafel DT ... oder eine LED-Tafel LT ... erforderlich. Schalttafel Schaudt Schalttafel ST ... (Sonderausstattung für vollen Funktionsumfang), ohne Schalttafel ST ... ist Brückenstecker an BL. 11 eingesteckt. -
Seite 15: Kundendienst
Bedienungsanleitung Elektroblock EBL 220-2 Kundendienst Kundendienst-Adresse Schaudt GmbH, Elektrotechnik & Apparatebau Daimlerstraße 5 D-88677 Markdorf Tel.: +49 7544 9577-16 E-Mail: kundendienst@schaudt-gmbh.de Öffnungszeiten Mo bis Do 8 bis 12, 13 bis 16 Uhr 8 bis 12 Uhr Gerät einsenden Rückversand eines defekten Geräts: Gut gepolsterte Verpackung verwenden. - Seite 16 Bedienungsanleitung Elektroblock EBL 220-2 Blockschaltbild/Anschlussplan Laderelais Starterbatterie Molex Minifit SR- -2F BL2 an Zus- -Lader 1 Minus Ladegerät LAS 1218- -4 + Zusatzladegerät 14,3V- -18A Molex Minifit SR- -2F BL1 an Zus- -Lader 2 Netz 230V~50Hz Minus Ladegerät S 1218- -2 Kaltgerätedose...
