HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-12011 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-12011
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
12011 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-12011 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 8.x/ 10/ Server 2012 R2/ 2016/ 2019
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12011 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12011 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Jetzt müssten Sie folgenden Eintrag sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2

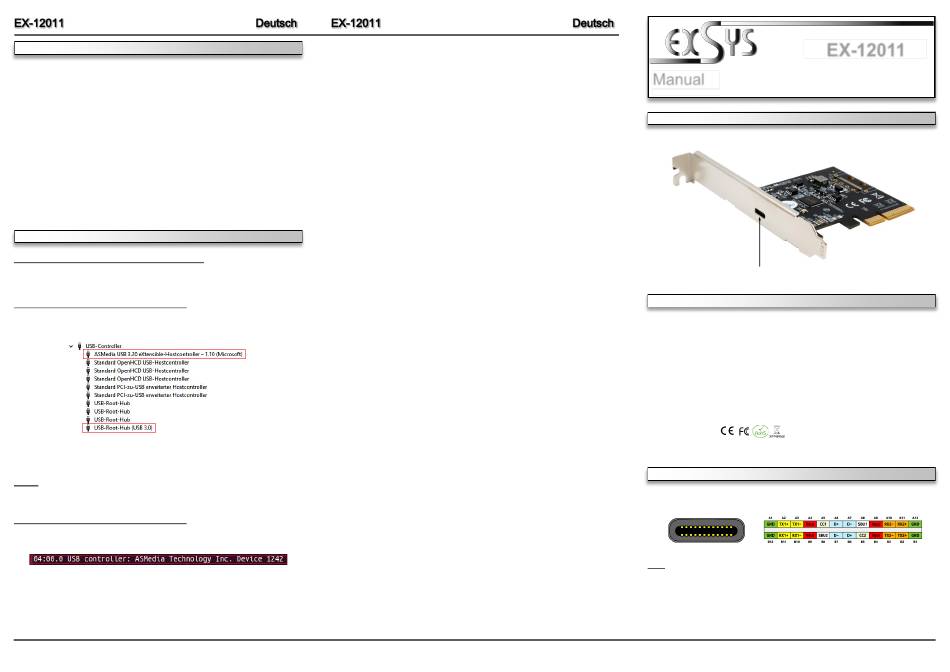

LAYOUT
DESCRIPTION & TECHNICAL INFORMATION
The EX-12011 is a plug & play high-speed USB 3.2 (Gen2x2) expansion card for the PCI-
Express Bus. The EX-12011 provide 1 external port with 3A power. There support the full power
of 2,4A at the external port, without the extra power from the PC power supply. It uses data
transfer rates up to 20Gbit/s. The EX-12011 design fully utilize the ASMedia chipset, which
represents the latest in super speed+ USB 3.2 interface technology. In combination with the fast
PCI-Express Bus it provides a secure and very high data transfer on each single port. It sup-
ports all PCI-Express slots x4 to x16. It supports all USB connections from 1.1 to 3.2.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
P1:
Note!
By dual assignment of the pins, the USB Type-C plug can be plugged into the port on
both sides.
3
EX-12011
Manual
Vers. 1.0 / 05.05.21
P1: 1x USB 3.2 (Gen2x2) C-Port
PCI-Express x4 to x16
Windows 8.x/ 10/ Server 2012 R2, 2016 & 2019/ Linux
1x USB 3.2 (Gen2x2) C-Port
EX-12011, Low Profile Bracket, Manual
