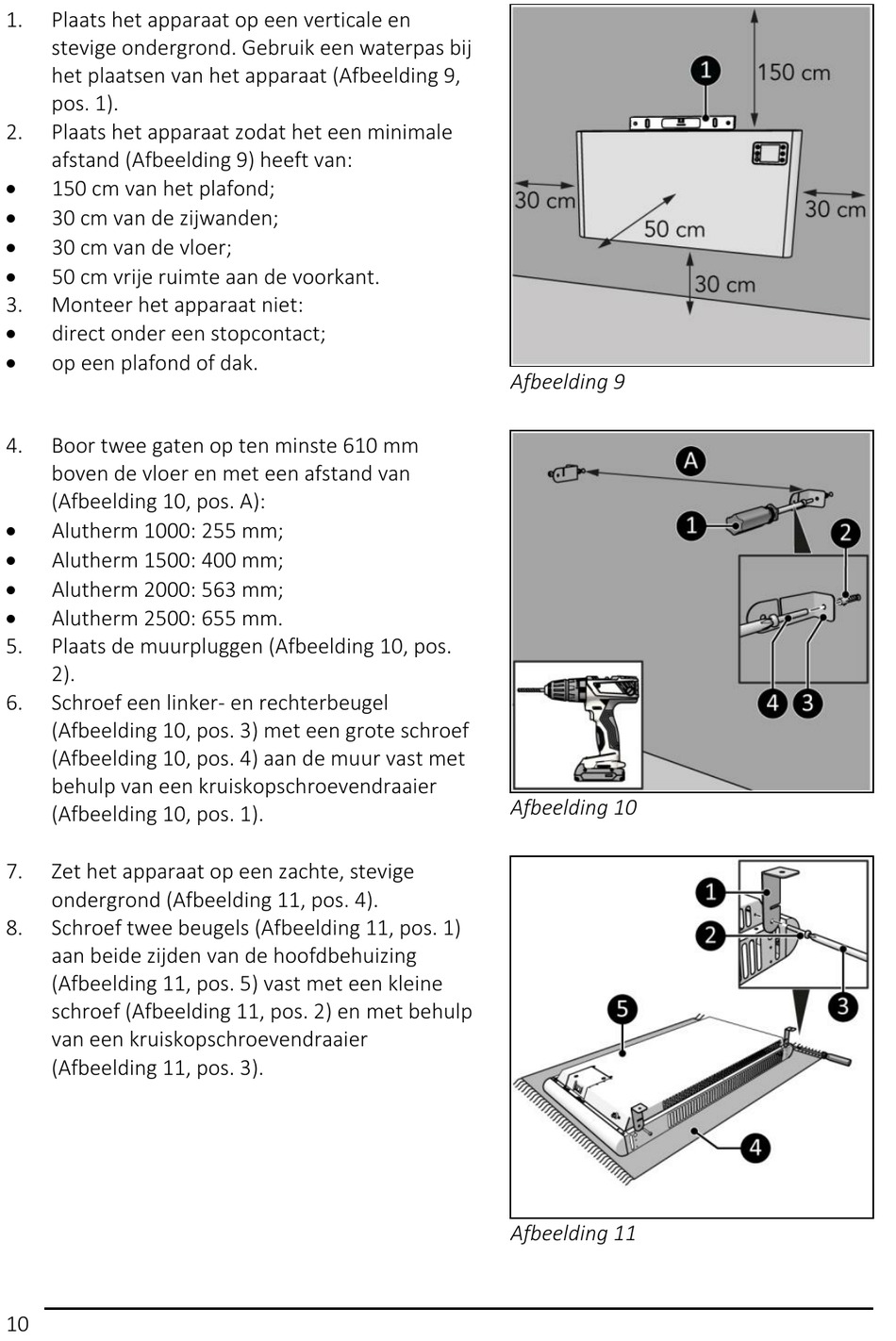

1. Plaats het apparaat op een verticale en
stevige ondergrond. Gebruik een waterpas bij
het plaatsen van het apparaat (Afbeelding 9,
pos. 1).
2. Plaats het apparaat zodat het een minimale
afstand (Afbeelding 9) heeft van:

150 cm van het plafond;

30 cm van de zijwanden;

30 cm van de vloer;

50 cm vrije ruimte aan de voorkant.
3. Monteer het apparaat niet:

direct onder een stopcontact;

op een plafond of dak.
4. Boor twee gaten op ten minste 610 mm
boven de vloer en met een afstand van
(Afbeelding 10, pos. A):

Alutherm 1000: 255 mm;

Alutherm 1500: 400 mm;

Alutherm 2000: 563 mm;

Alutherm 2500: 655 mm.
5. Plaats de muurpluggen (Afbeelding 10, pos.
2).
6. Schroef een linker- en rechterbeugel
(Afbeelding 10, pos. 3) met een grote schroef
(Afbeelding 10, pos. 4) aan de muur vast met
behulp van een kruiskopschroevendraaier
(Afbeelding 10, pos. 1).
7. Zet het apparaat op een zachte, stevige
ondergrond (Afbeelding 11, pos. 4).
8. Schroef twee beugels (Afbeelding 11, pos. 1)
aan beide zijden van de hoofdbehuizing
(Afbeelding 11, pos. 5) vast met een kleine
schroef (Afbeelding 11, pos. 2) en met behulp
van een kruiskopschroevendraaier
(Afbeelding 11, pos. 3).
10
Afbeelding 9
Afbeelding 10
Afbeelding 11
