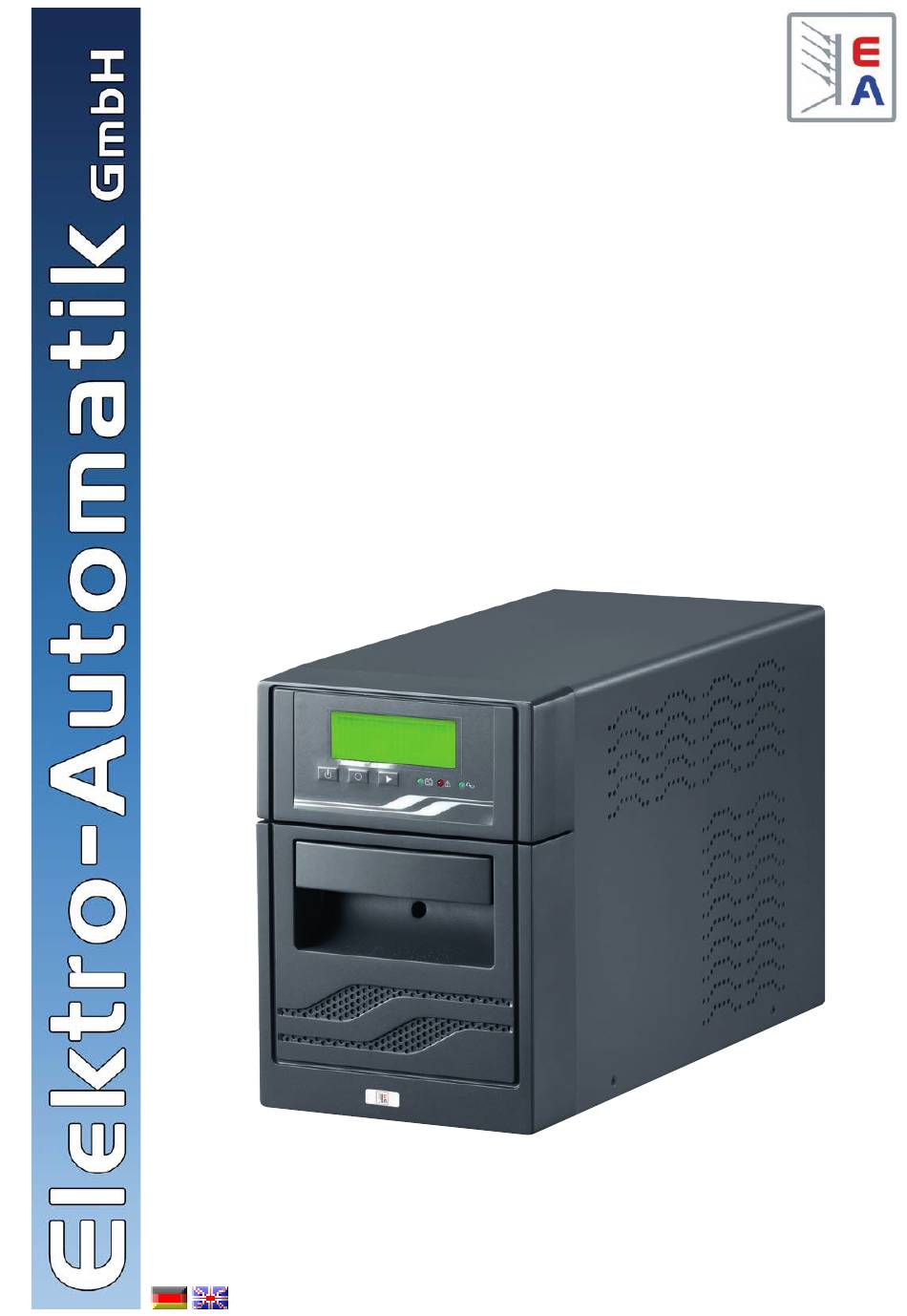

- Seite 1 Benutzerhandbuch Line Interactive USV Informer Compact Serie 1000VA / 2000VA / 3000VA Informer Compact 1000: 36 700 002 Informer Compact 2000: 36 700 003 Informer Compact 3000: 36 700 004...
-
Seite 3: Wichtige Hinweise
• Staubige, Korrosion verursachende und salzige Umwelt- einflüsse können der USV schaden. © Elektro-Automatik • Installieren Sie die USV nicht in der Nähe von Anlagen, Nachdruck, Vervielfältigung oder auszugsweise, die extreme Hitze oder Feuchtigkeit erzeugen können. zweckentfremdete Verwendung dieser Bedienungsan- • Die Batterie entlädt sich, wenn das Gerät längere Zeit... -
Seite 4: Installation
Über das Gerät 1. Einleitung 2.3 Anschließen Schließen Sie zuerst das Gerät an eine ausreichend Danke, daß Sie sich für diese Unterbrechungsfreie gesicherte Steckdose an und dann die Last(en) an Stromversorgung (USV) entschieden haben. Sie bietet die USV. Ihnen einen zuverlässigen Schutz Ihrer angeschlosse- nen Verbraucher. Diese Anleitung beschreibt Installa- tion und Benutzung der USV. -
Seite 5: Batterie Auswechseln
Über das Gerät 3. Bedienelemente (Vorderseite) 2.4 Inbetriebnahme Nachdem alle Verbindungen installiert worden, schalten 1 - LED/Symbol „Netzbetrieb“ Sie die USV durch Drücken der Taste für >4s ein. Netzbetrieb ist der Normalbetrieb der USV bei vorhan- Die Anzeige leuchtet auf, die grüne LED sollte ange- dener Netzspannung. Die Ausgangsspannung wird hen und es wird die Belastung in Prozent angezeigt, über einen Transformator ausgeregelt und konstant sowie die Betriebsart durch das Flußdiagramm. -
Seite 6: Anschlüsse Rückseite
Über das Gerät 12 - Symbol LOAD 1 - Modem/LAN-Schutz Zeigt an, daß Ausgangsspannung vorhanden ist. Diese Buchsen bieten einen einfachen Überspan- nungsschutz einer Modem- oder LAN-Verbindung. Die 13 - Symbol „Erdefehler“ Signale werden durchgeschliffen. Zeigt an, wenn ein Erdungsfehler der Netzzuleitung 2 - Schalter Spannungswahl besteht (PE-Leitung fehlend/defekt) oder wenn die Netzsynchronisation nicht richtig arbeitet. - Seite 7 Über das Gerät 5.3 Batteriebetrieb 5.7 Fernüberwachung Die USV wechselt automatisch in den Batteriebetrieb, Über die eingebauten Schnittstellen RS232 oder USB wenn: kann die USV von einem PC und einer Software fern- überwacht werden. Die Software kann Anwender bei - die Netzspannung wegfällt (Stromausfall). Netzausfall rechtzeitig warnen und ggf. den PC auto- - die Netzspannung außerhalb des zulässigen Berei- matisch herunterfahren, um einen plötzlichen Ausfall ches (±25%) gelangen sollte.
-
Seite 8: Technische Daten
Über das Gerät 7. Technische Daten INFC1000 INFC2000 INFC3000 Eingang Scheinleistung 1000VA 2000VA 3000VA Wirkleistung 600W 1200W 1800W Spannung 230V nominal, Bereich 160...290V Frequenz 50/60Hz ±5% Ausgang Spannung Netzbetr. 230V ±10% Spannung Batt.betr. 230V ±10% Spannungsform echter Sinus, THD <3% Netzbetrieb: wie Eingang Frequenz Batteriebetrieb: 50Hz o. -
Seite 9: Important Notes
Mail: ea1974@elektroautomatik.de top condition. This UPS has been designed and constructed to protect © Elektro-Automatik your assets from the wide range of fluctuations and distor- Reprint, duplication or partly, wrong use of this user tions experienced on power lines today. It is your insurance instruction manual are prohibited and might be followed for reliable, clean and stable voltage supply and it is worth by legal consequences. - Seite 10 About the device 1. Introduction 2.3 Load connection First connect the UPS to a mains supply socket that Thank you for selecting this Uninterruptible Power is fused according to the requirements. Then connect Supply (UPS). It provides you with a perfect protection the load(s) to the UPS.
- Seite 11 About the device 3. Front panel elements 2.4 First time operation After all necessary connections have been made, 1 - LED/Symbol „Mains OK“ switch the UPS on by pressing the button for >4s. Mains operation is the normal operation of the UPS, if The display will light up and the green LED should mains voltage is present.
-
Seite 12: Operation
About the device 13 - Symbol „Polarity/Grounding error“ 2 - DIP switch „Voltage selection“ Indicates a grounding error (PE conductor missing Caution! Changing the default setting (230V/50Hz) or broken) or wrong phase potential of the AC supply can cause damage to your load. Use at your own risk! against PE. The output voltage can be selected with DIP switches 2 and 3, but only for battery operation. - Seite 13 About the device 5.3 Battery operation 5.7 Remote monitoring The UPS changes automatically to battery operation, if: The integrated RS232 and USB interfaces can be used to monitor the UPS by a standard PC and a software. in - mains loss occurs (blackout). case of a power fail, it can warn the user in time or shut - the mains voltage is out of range (±25%).
-
Seite 14: Technical Specs
About the device 7. Technical specs INFC1000 INFC2000 INFC3000 Input Apparent power 1000VA 2000VA 3000VA Real power 600W 1200W 1800W Voltage 230V nominal, range 160...290V Frequency 50/60Hz ±5% Output Voltage @ mains 230V ±10% Voltage @ battery 230V ±10% Voltage wave form true sine wave, THD <3% Frequency same as input... - Seite 16 EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-33 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
