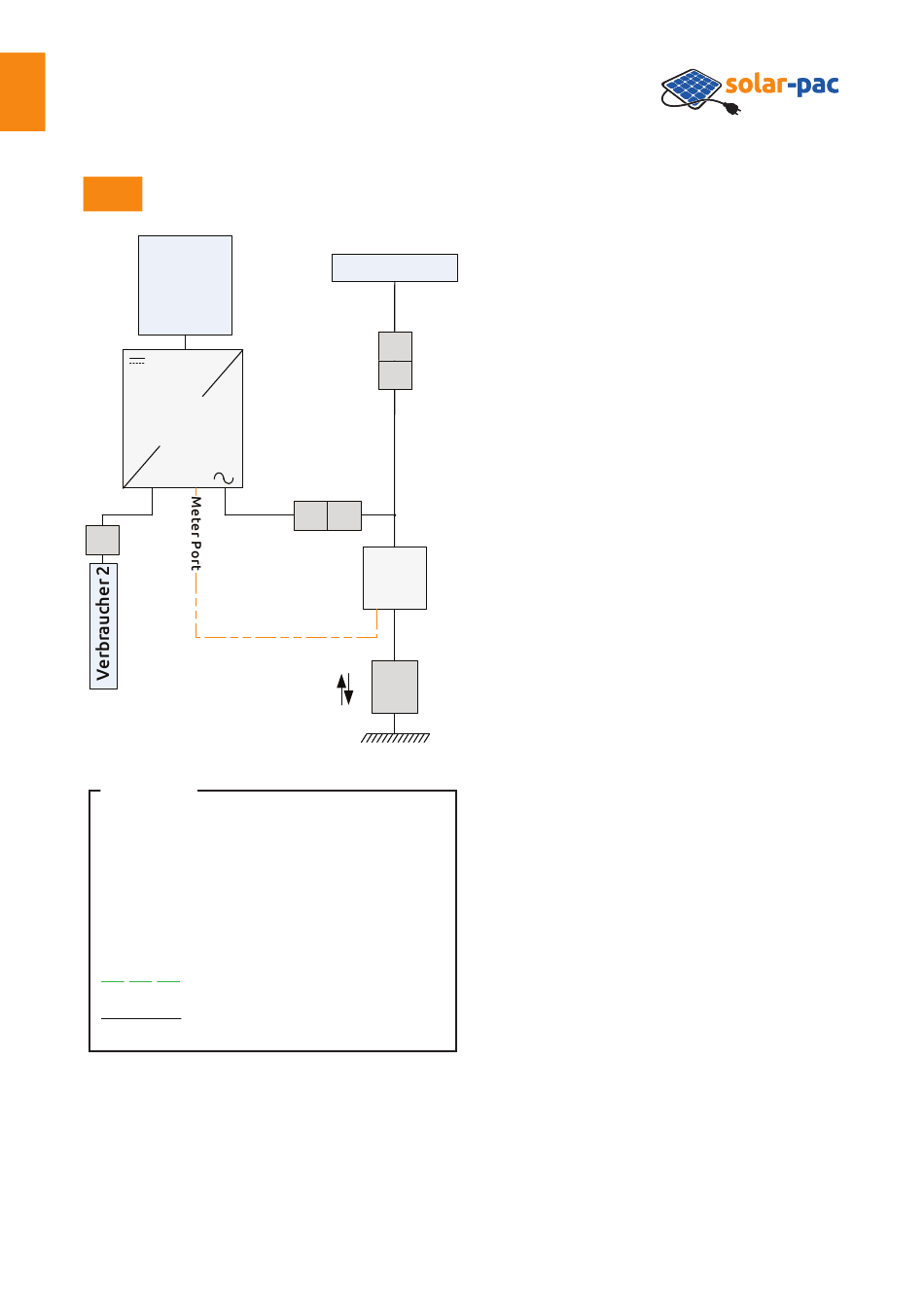

Stromlaufplan

PV-Module
Alpha
Smile5
BackUp
Grid
LS
Legende
Z1: Zähler für Lieferung und Bezug
(Messstellenbetreiber)
Stromzähler 1: Messung Hausverbrauch
(ADL3000 oder ACR10R)
Verbraucher1: werden bei Netzausfall nicht
versorgt
Verbraucher2: werden bei Netzausfall über den
Backup-Ausgang von dem Smile5
versorgt
: Datenleitung RS485 Busverbindung
(Zählerkommunikation)
: Zuleitungen der einzelnen
Komponenten
Support / Ansprechpartner bei AlphaESS:
Zentrale: 06103 / 459 1601
Martin Parry: 0176 20 384 448
Andreas Wu: 0176 23 722170
Verbraucher 1
LS
RCD
LS RCD
Strom-
zähler 1
Z1
EVU
1. Einstellungen ACR10R:
1.1 Set(Taste) ->
1.2 Menu ->
1.3 Setup ->
1.4 Passwort: 0001 ->
1.5 Comm -> ADDR: 005
BAUD: 9600
MODE: NONE
645: 000000000000
1.6 Enter ->
1.7 Y(auswählen) ->
1.8 Enter ->
1.9 2x Set(Taste) ->
1.10 Meter -> Enter (Hauptbildschirm)
2. Kommunikation Speicher und
Stromzähler (RS485 Bus)
2.1 Speicher -> Meter Port
2.2 ACR10R -> Stromzähler 1 = Busadresse: 5
Klemme 21 = grün/weiß
Patchkabel Typ B, orange/weiß
Patchkabel Typ A
Klemme 22 = grün Patchkabel
Typ B, orange Patchkabel Typ A
3. Anschluss Batterien
3.1 Speicher -> BMS Port
3.2 Batterie -> kommendes Patchkabel von
Speicher COM1
-> abgehend zu der nächsten
Batterie COM2
3.3 bei der letzten Batterie den zweiten DIP
Schalter auf ON schalten
3.4 Die Batterien werden auf der DC-Seite
parallel angeschlossen.
4 Notwendige Einstellung am Display
(Passwort: 0000) oder Online im
Monitoring
4.1 PV-Leistung DC-gekoppelt (kWp)
4.2 Wenn der ACR10R Stromzähler verwendet
wird muss das Wandlungsverhältnisse
eingestellt werden.
8
Stromlaufplan
