Montage

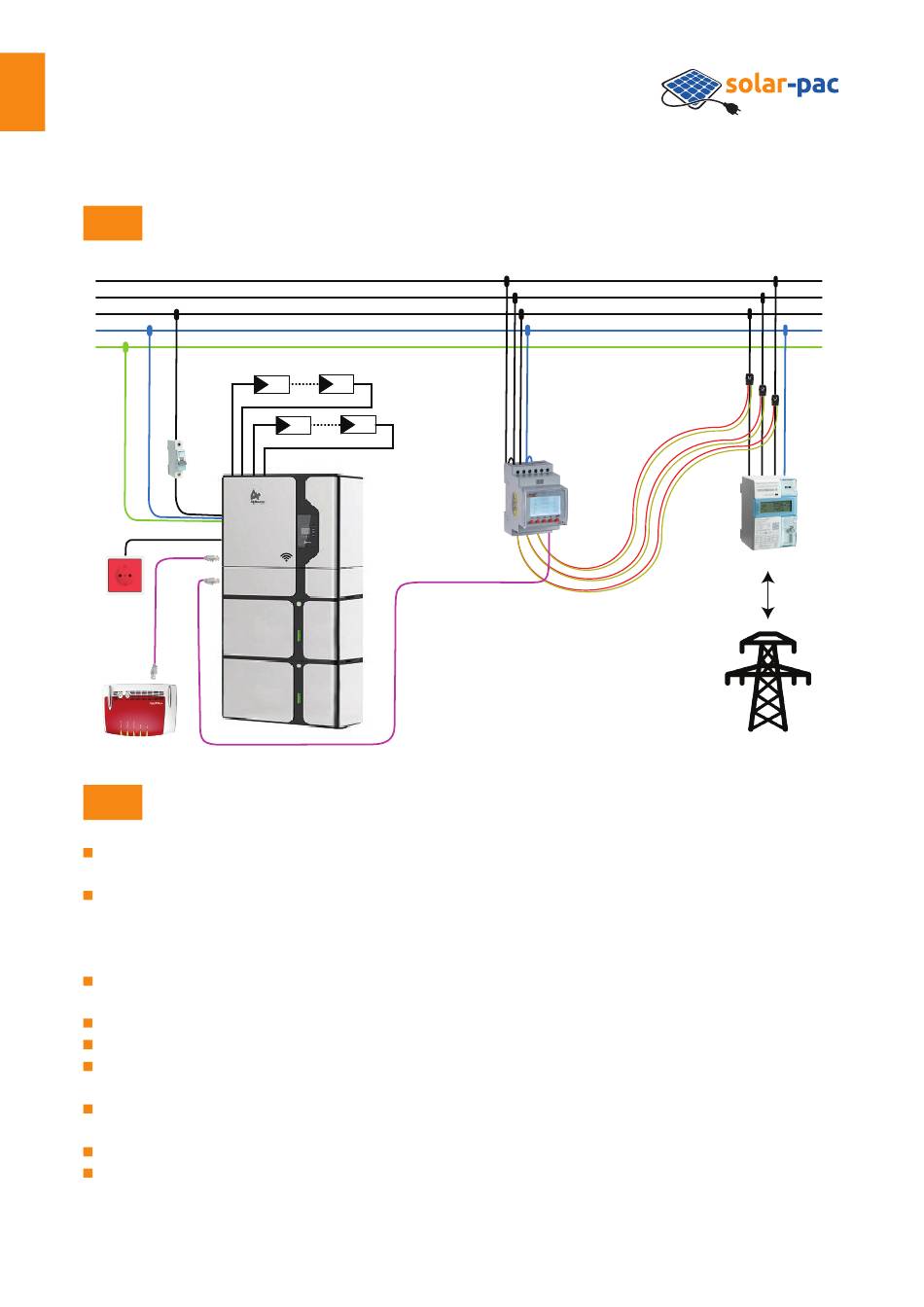

Verkabelungsschema
+ - + - PV
Grid
Notstrom
LAN oder Wifi
Meter
Ersatzstrom
Backup
Optional
Elektrischer Anschluss an das Hausnetz
Bitte benutzen Sie zur Installation das Installationshandbuch Storion Smile B3. Im
Folgenden möchten wir Ihnen die wichtigsten Punkte die zu beachten sind aufführen:
Grid Zähler (ACR 10R) montieren, Wandler 3-phasig am Netzverknüpfungspunkt anschließen.
Wichtig: Stromflussrichtung / Pfeil beachten (der Strom fließt vom öffentlichen Netz zum
Hausnetz) Die Klappwandler gemäß Abbildung anschließen. Drehstromanschluss herstellen
A:L1, B: L2, C: L3. Wechselstromanschluss herstellen, L1 und N.
Achtung! Spannungsmessung und Strommessung über Klappwandler müssen phasengleich
angeschlossen werden (U L1 = I L1 / U L2 = I L2 / U L3 = I L3 ).
Frontblende des Smile B3 öffnen und beide Leitungsschutzschalter auf AUS schalten
Batterie nach Anleitung montieren.
Grid Anschluss, L1 / N / PE der Batterie herstellen. Wechselrichter und Batterie können
auch an der gleichen Phase angeschlossen werden.
Standard Netzwerkkabel / Patchkabel z.B. Cat5e in RJ45 Buchse „LAN" stecken, das andere Ende
mit dem Internet-Router verbinden.
Standard Netzwerkkabel / Patchkabel z.B. Cat5e in RJ45 Buchse „CT meter d1" stecken.
PIN 3 mit den Zählern Klemme 21 und PIN 6 mit den Zählerklemmen 22 nach verbinden,
siehe folgendes Anschluss-Schema:
Verkabelungsschema - Elektrischer Anschluss an das Hausnetz
5
