Montage
Elektrischer Anschluss an das Hausnetz
Grid Zähler (ACR 10R) montieren, Wandler 3-phasig am Netzverknüpfungspunkt
anschließen. Wichtig: Stromflussrichtung / Pfeil beachten (der Strom fließt vom
öffentlichen Netz zum Hausnetz) Die Klappwandler gemäß Abbildung anschließen.
Drehstromanschluss herstellen A:L1, B: L2, C: L3. Wechselstromanschluss herstellen, L1 und
N. Achtung! Spannungsmessung und Strommessung über Klappwandler müssen
phasengleich angeschlossen werden (UL1 = IL1 / UL2 = IL2 / UL3 = IL3).
Frontblende des Smile 5 öffnen und Leitungsschutzschalter auf AUS schalten
Batterie nach Anleitung montieren
Grid Anschluss, L1 / N / PE der Batterie herstellen
Standard Netzwerkkabel / Patchkabel z.B. Cat5e in RJ45 Buchse „LAN" stecken, das andere
Ende mit dem Internet-Router verbinden.

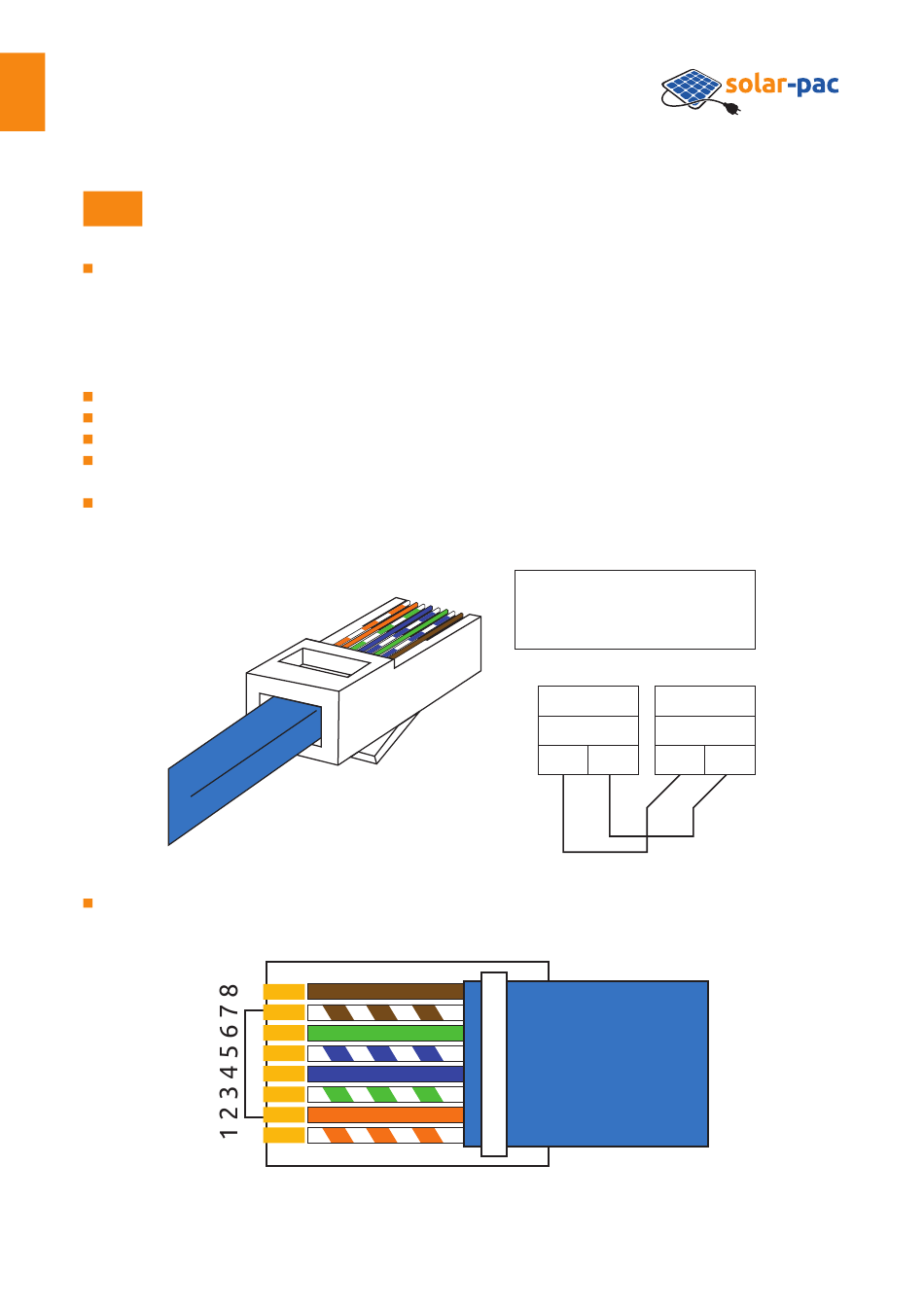

Standard Netzwerkkabel / Patchkabel z.B. Cat5e in RJ45 Buchse „meter" stecken. PIN 3 mit
den Zählern Klemme 21 und PIN 6 mit den Zählerklemmen 22 nach verbinden, siehe
folgendes Anschluss-Schema:
Farbcodes beachten, bei folgendem Kabel sind die Drähte grün-weiß - Pin 3 und grün - Pin 6 zu
verwenden:
1. Weiß Orange
5. Weiß Blau
2. Orange
6. Grün
3. Weiß Grün
7. Weiß Braun
4. Blau
8. Braun
Alpha ESS
Netzzähler
RS485 PIN
RS485 PORT
3
6
21
Elektrischer Anschluss an das Hausnetz
22
6
