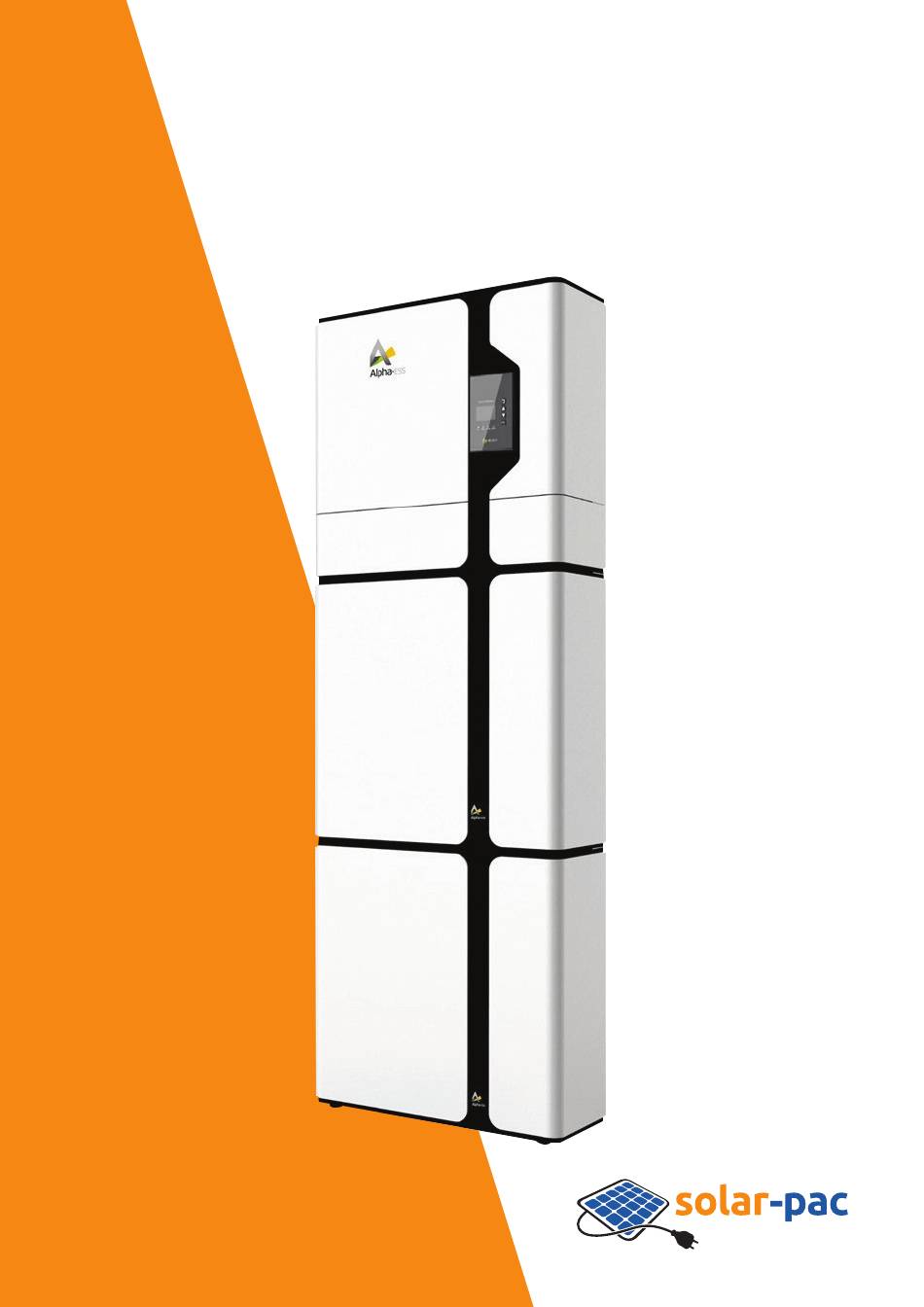

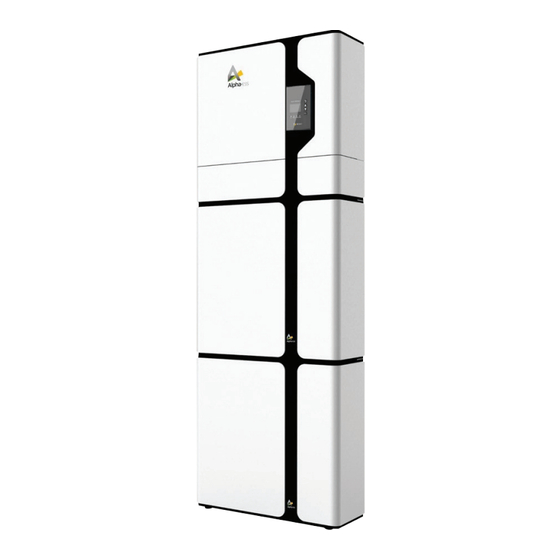

- Seite 1 Kurzanleitung Alpha ESS Smile 5 16.12.2020...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Montagehinweise Verkabelungsschema - Elektrischer Anschluss an das Hausnetz Elektrischer Anschluss an das Hausnetz Elektrischer Anschluss an das Hausnetz Stromlaufplan... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Installations- und Bedienungsanleitungen der Komponentenhersteller! Diese Kurzanleitung ersetzt nicht die Anleitungen der Hersteller! Bei entsprechender Nicht die Kabel trennen, wenn Sonneneinstrahlung produziert die Anlage unter Spannung steht. die Anlage Gleichstrom und steht unter Spannung. Öffnen Sie nicht das Gehäuse Die Anlage erhält keine zu des Wechselrichters. -
Seite 4: Montagehinweise
Montage Montagehinweise Beachten Sie bei der Montage die Installationsanleitung des Herstellers. Nachfolgende Punkte sind dabei besonders wichtig: Solarmodul* Um den Wechselrichter herum sollte in alle Richtungen ein Mindestabstand eingehalten werden, die genauen Abstände finden Sie in der Herstelleranleitung. In der Nähe des Wechselrichters sollten sich keine brennbaren Materialien befinden Schalten Sie den DC-Trennschalter und den Leitungsschutzschalter des Wechselrichters vor der elektrischen Montage aus. -
Seite 5: Verkabelungsschema - Elektrischer Anschluss An Das Hausnetz
Montage Verkabelungsschema + - + - PV Grid Notstrom LAN oder Wifi Meter Ersatzstrom Backup Optional Elektrischer Anschluss an das Hausnetz Bitte benutzen Sie zur Installation das Installationshandbuch Storion Smile B3. Im Folgenden möchten wir Ihnen die wichtigsten Punkte die zu beachten sind aufführen: Grid Zähler (ACR 10R) montieren, Wandler 3-phasig am Netzverknüpfungspunkt anschließen. - Seite 6 N. Achtung! Spannungsmessung und Strommessung über Klappwandler müssen phasengleich angeschlossen werden (UL1 = IL1 / UL2 = IL2 / UL3 = IL3). Frontblende des Smile 5 öffnen und Leitungsschutzschalter auf AUS schalten Batterie nach Anleitung montieren Grid Anschluss, L1 / N / PE der Batterie herstellen Standard Netzwerkkabel / Patchkabel z.B.
- Seite 7 Die Adresse 005 des Zählers gemäß Anleitung programmieren. Passwort: 0001 Schalten Sie die Leitungsschutzschalter und die Batterie selbst Ein Bitte am Smile 5 die Einstellungen gemäß der Installationsanleitung über das Display eingeben (Passwort: 1111): Bei System Mode wählen Sie (DC), unter Function / CT den Wandler (CT) aktivieren, Wandlerverhältnis (Stromwandler-Ratio: 120 einstellen)
-
Seite 8: Stromlaufplan
Montage Montage Stromlaufplan 1. Einstellungen ACR10R: Verbraucher 1 1.1 Set(Taste) -> PV-Module 1.2 Menu -> 1.3 Setup -> 1.4 Passwort: 0001 -> 1.5 Comm -> ADDR: 005 BAUD: 9600 MODE: NONE Alpha 645: 000000000000 Smile5 1.6 Enter -> 1.7 Y(auswählen) -> 1.8 Enter ->...
