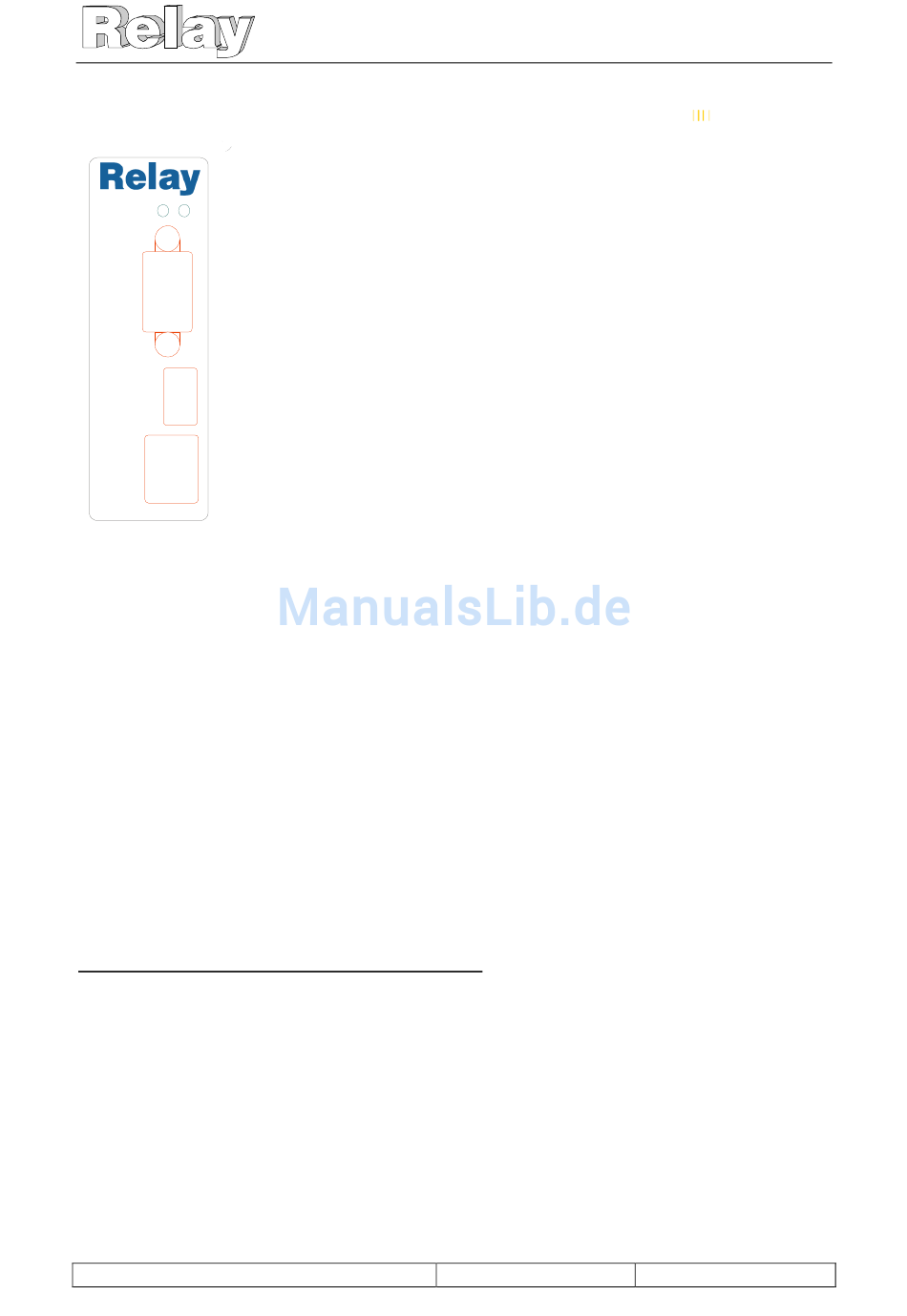

Folgende Anschlüsse befinden sich auf der Vorderseite des Modems:
RS232:
OH P W R
Power:
R
S
M-Bus
Modem 2
3
2
Power
FGND
GND
Line analog: RJ45-Buchse zum Anschluß der analogen Telefonleitung
V+
Im Lieferumfang ist ein passendes Telefonkabel RJ45 / RJ12 mit TAE-
Line
an alog
Adapter enthalten.
3. Konfiguration des M-Bus – Modems auf der PC-Seite (MOD002)
Zum Aufbau eines einfachen M-Bus – Datenfernübertragungssystem werden zwei M-Bus –
Modems benötigt, eines für die PC-Seite und eines für den Pegelwandler (RS-232C ->
M-Bus) auf der Bus-Seite.
Die RS-232C - Schnittstelle des PC-seitigen M-Bus – Modems wird mit einem 9-poligen 1:1-
Kabel (Zubehör) mit der Rechnerschnittstelle verbunden. Nach Einstecken des Netzteils
sollten nun die Power-LED und einige der anderen LEDs leuchten.
Die Konfiguration des Modems als M-Bus-Modem wird im Folgenden erläutert. Durch das
Kommando AT&W0&W1 kann diese Konfiguration im EEPROM des Modems gespeichert
werden, so daß das Modem nach einer Betriebsspannungsunterbrechung oder nach
Empfang eines ATZ-Kommandos automatisch in den M-Bus – Modus zurückkehrt.
Konfigurationsschritte M-Bus – Modem (PC-Seite)
Terminalprogramm (z.B. TELIX, HYPERTERM, o. ä.) starten und COM-Port auswählen,
•
Datenformat und Baudrate beliebig (z.B. 9600,8,N,1).
• AT<CR> eingeben (Modem soll Baudrate erkennen; falls kein Eingabeecho auf dem
Bildschirm erscheint, nächste Kommandozeile blind eingeben).
AT&F<CR> eingeben (Modem mit Werksprofil initialisieren).
•
• ATU1<CR> (User-Kommando zum Einstellen des M-Bus – Modus). Hinweis: Beide
Zeilen können auch zu AT&FU1<CR> zusammengefaßt werden.
• AT&W0&W1<CR> (Konfiguration permanent im EEPROM des Modems ablegen).
M-Bus - MODEM
GmbH, Stettiner Str. 38, D-33106 Paderborn
DSUB-9F – Buchse für RS-232C - Schnittstelle
Steckklemme für Spannungsversorgung 9-35VDC
12V DC-Steckernetzteil im Lieferumfang enthalten,
Als Zubehör erhältlich: Hutschienen-Netzteil NT013
FGND: für evtl. Schirmung
GND: GND des Netzteils (schwarze Ader)
V+: Plus des Netzteils (schwarz-weiße Ader)
