M-Bus – Modem Handbuch

1. Allgemeines

Das System zur direkten M-Bus - Datenübertragung über eine analoge Telefonleitung
besteht aus einem Modem für den PC und einem Modem für den Pegelwandler von RS232C
auf M-Bus. Es gestattet eine normgerechte Fernübertragung unter Einhaltung der
Datensicherungsschicht aus EN1434-3 bzw. EN13757-2, insbesondere der Übertragung des
geraden Paritätsbits. Das Modem kann natürlich auch im Normal-Modus für standardisierte
Datenübertragungen (inklusiv Fax) bis zu einer DFÜ-Geschwindigkeit bis 33600 Baud
genutzt werden.
2. Anschlüsse und Anzeigeelemente

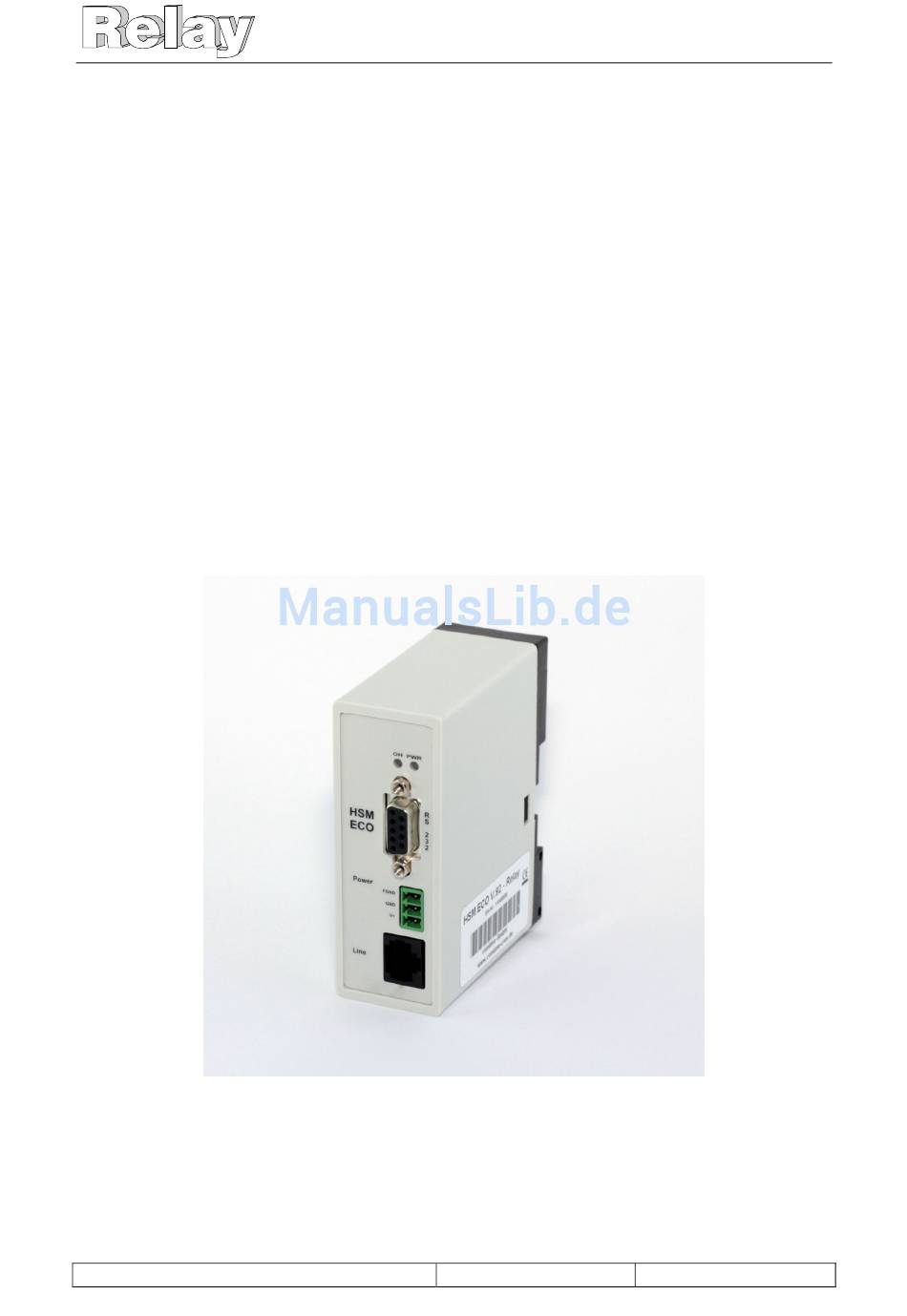

Das M-Bus – Modem besitzt auf der Vorderseite 2 LEDs zur Anzeige der Betriebszustände.
Die Power-LED zeigt die Betriebsbereitschaft des Modems an. Die OH-LED (OH = on hook)
zeigt an, daß eine DFÜ-Verbindung mit einem Gegenstellen-Modem aufgebaut wurde.
