VisorTech NX-4580 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Sicherheits-Türbeschlags.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie
die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Sicherheits-Türbeschlag optimal einsetzen können.
Lieferumfang
•
Sicherheits-Türbeschlag
•
2 Transponder-Schlüssel
•
Torx-Schraubendreher
• Sechskant-Schraubendreher
•
Reset-Stift
•
2 Schrauben
•
2 Schraubverlängerungen
•
Bedienungsanleitung
Zusätzlich benötigt: 2 x Batterie Typ CR2 (z.B. PX-5182)
Produktvarianten
NX-4580: Sicherheits-Türbeschlag TSZ-450.r mit
Fingerbadruck-Scanner & Transponder,
DIN rechts
NX-4581: Sicherheits-Türbeschlag TSZ-450.l mit
Fingerbadruck-Scanner & Transponder,
DIN links
Technische Daten
Stromversorgung 2 x Batterie Typ CR2, 3 V
Speicherplätze für
50
Fingerabdrücke
Transponder-Schlüssel max. 10
Türdicke 40-70 mm
Geeignet für Innentüren
Gegen allseitiges
Schutzart IP44
Spritzwasser geschützt
Material Edelstahl
148 x 73 mm
Maße je Griff (L x T)
Ø 21,5 mm
Gewicht 1.060 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Sicherheits-Türbeschlag
mit Fingerabdruck-Scanner & Transponder

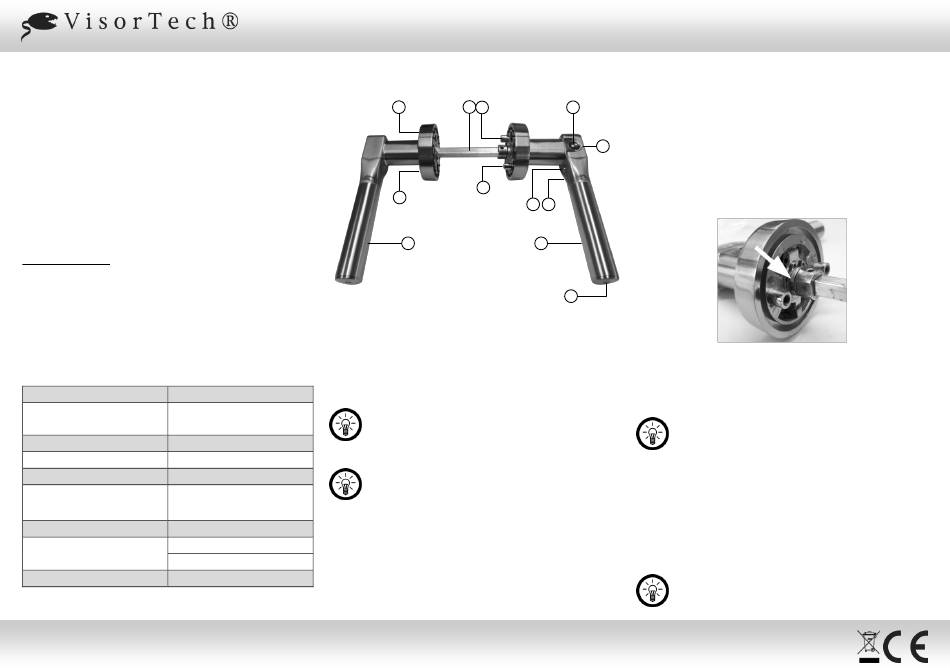

Produktdetails
(abgebildet: NX-4580)
1 2 3
3
1
10
1. Schraubloch 6. Batteriefach
2. Vierkant-Stift 7. Außenklinke
3. Schraub-Aufnahme 8. Reset-Taste
4. Transponder-Feld 9. Menü-Taste
5. Fingerbadruck-Scanner 10. Innenklinke
mit LED
Inbetriebnahme
HINWEIS:
Bitte befolgen Sie die Anweisungen zur
Inbetriebnahme Schritt für Schritt.
1. Montage
HINWEIS:
Bitte beachten Sie vor der Montage folgende Punkte:
- Der Sicherheits-Türbeschlag ist nur für Türen im
Innenbereich geeignet.
- Die Dicke der Tür muss zwischen 40 und 70 mm
betragen.
- Zum Anbringen des Türbeschlags werden zwei
Schraublöcher benötigt.
- Die Klinke mit dem Fingerabdruck-Scanner muss auf
der Außenseite der Tür angebracht werden. Von
innen kann die Tür jederzeit geöffnet werden.
Bedienungsanleitung – Seite 1
- Der Türbeschlag DIN rechts (NX-4580) ist für
Innentüren geeignet, deren sichtbare Scharniere auf
der rechten Seite angeschlagen sind.
- Der Türbeschlag DIN links (NX-4581) ist für
4
Innentüren geeignet, deren sichtbare Scharniere auf
der linken Seite angeschlagen sind.
1. Entfernen Sie gegebenenfalls die alten Türbeschläge.
5
2. Ziehen Sie die beiden Klinken auseinander, bis der Vierkant-
Stift frei ist.
3. Stellen Sie sicher, dass sich der Vierkant-Stift in der richtigen
Position befindet. Die Einkerbung mit dem Pfeil muss
passend an der Einkerbung des Griff-Aufsatzes liegen.
9 8
7
6
4. Schieben Sie den Vierkant-Stift der Außenklinke von außen
durch die Türklinken-Öffnung der Türe.
5. Stecken Sie nun von innen die Innenklinke auf den Vierkant-
Stift, bis beide Klinken bis zum Anschlag an der Türe
anliegen.
HINWEIS:
Sollte die Türe über keine passenden Schraublöcher
verfügen, nehmen Sie die Schraublöcher der
Innenklinke als Schablone. Markieren Sie die
Bohrlöcher. Nehmen Sie beide Klinken ab, bevor Sie
die Schraublöcher bohren. Achten Sie unbedingt
darauf, gerade zu bohren! Schon kleine Abweichungen
zur Seite, nach oben oder unten können dazu führen,
dass der Türbeschlag nicht angebracht werden kann.
6. Setzen Sie die Schrauben in die Schraublöcher der
Innenklinke. Drücken Sie die Außenklinke gegen die Türe
und ziehen Sie die Schrauben fest an.
HINWEIS:
Je nach Dicke der Tür müssen die mitgelieferten
Schrauben gegebenenfalls gekürzt oder durch
