SIT SE/DE 0136-1
KV-FIGHTER 600
Kompressorvärmaren förhindrar att större mängder
köldmedium samlas i kompressorn under dess stille-
ståndstid.
Montera kompressorvärmaren (66) runt kompressorn
enligt någon av vidstående bilder efter att ha avlägsnat
fläkten samt kompressorhuvan.
Ta bort ett av de tomma VP-rören till höger i vär-
mepumpsdelen (ovanför elkopplingen). Låt ge-
nomföringarna sitta kvar.
Dra vevhusvärmarens kabel till elkopplingsutrym-
met genom den nedre av ovanstående genom-
föringar.
Dra kabeln genom den tomma dragavlastaren
längst ner till höger i elkopplingsutrymmet.
Anslut kabeländarna i elkopplingsutrymmet enligt
följande:
Gul/grön kabel till ledigt jordbleck till vänster om
matningsplinten.
Blå kabel till position 7 eller 8 på reläkortet. I vissa
versioner är positionen upptagen. Använd då
medföljande flatstiftsförgrening.
Brun kabel till position 1a på strömställaren.
Använd medföljande flatstiftsförgrening.
Sätt tillbaka kompressorhuvan samt fläkten.
OBS!
Elinstallationen av kompressor-
värmaren skall utföras av behörig
elinstallatör och enligt gällande
bestämmelser
Kompressorvärmare
R
611472
Montering
KV- FIGHTER 600
SERVICEINSTRUKTION
F 600P

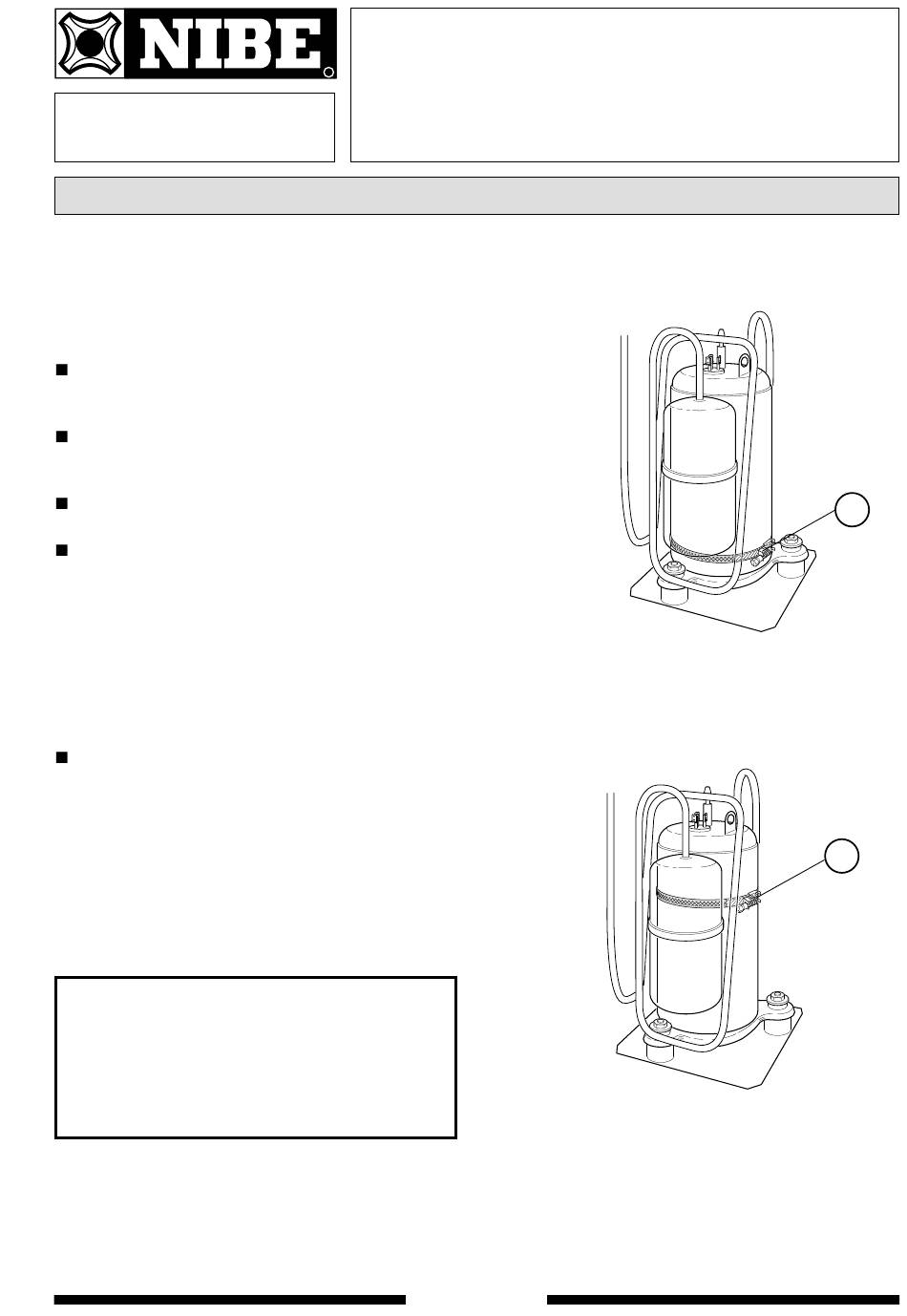

LEK
Kompressorvärmare
monterad långt ner på
manteln.
LEK
Kompressorvärmare
monterad högre upp
på manteln.
66
66
