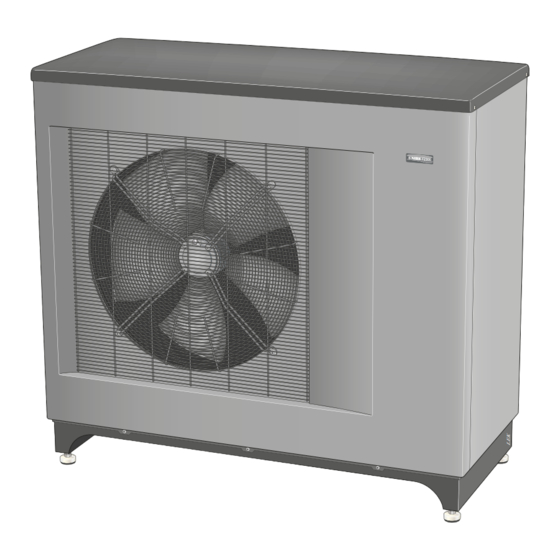

Nibe F2300 Benutzerhandbuch
Luft-/wasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für F2300:
- Handbuch (56 Seiten) ,
- Installationshandbuch (52 Seiten) ,
- Benutzerhandbuch (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Nibe F2300
Inhaltszusammenfassung für Nibe F2300

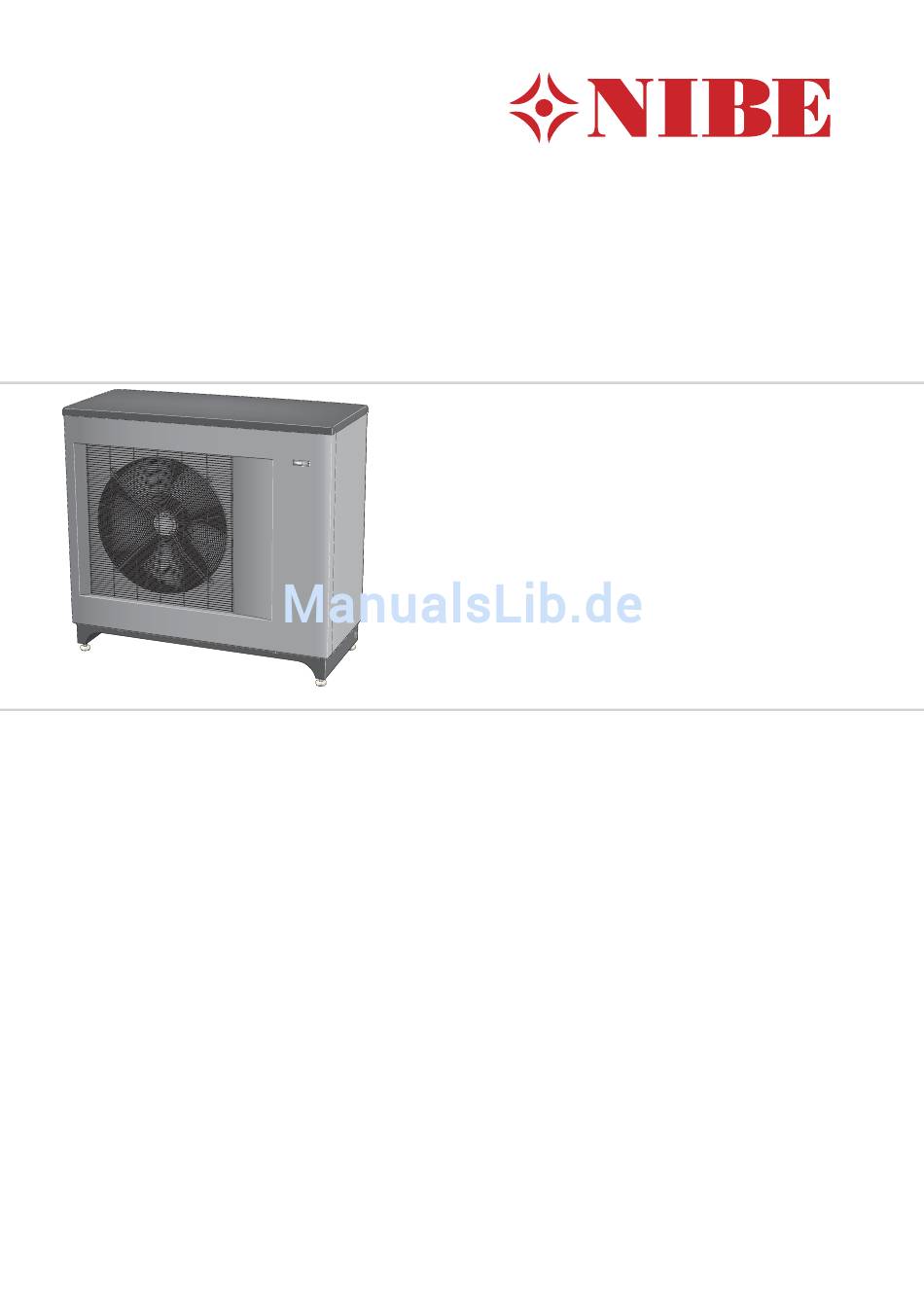

- Seite 1 Benutzerhandbuch NIBE™ F2300 Luft-/Wasser-Wärmepumpe UHB DE 1138-1 031762...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Informationen Anlagendaten Sicherheitsinformationen Sicherheitsvorschriften Seriennummer Kontaktinformationen F2300 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F2300 Wartung von F2300 3 Komfortstörung Fehlersuche 4 Technische Daten 5 Glossar Sachregister Inhaltsverzeichnis |... -
Seite 4: Wichtige Informationen
Anlagendaten Produkt F2300 Seriennummer Installationsdatum Installateur Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE™ F2300... - Seite 5 Kommunikationsadres- Schaltdiff. Rücklauf- 4°C temp. Startintervall Verdich- 20 min. Ausgleichstemperatur 0°C Zeitverzögerung Zu- satzheizungsrelais min. Stopptemperatur -20°C Min. Zeit zwischen 60/55 Enteisungen Start Enteisung -3°C Stopp Enteisung +20°C Max. Enteisungsdauer 7 min. Kapitel 1 | Wichtige Informationen NIBE™ F2300...
-
Seite 6: Sicherheitsinformationen
Maschinenrichtlinie 2006/42/EC. Kinder sollten beaufsichtigt werden um sicherzustellen, dass sie mit dem Gerät nicht spielen. Dies ist eine originale Bedienungsanleitung. Ohne Erlaubnis von NIBE darf der enthaltene Text nicht übersetzt werden. Technische Änderungen vorbehalten. ©NIBE 2011. -
Seite 7: Sicherheitsvorschriften
Festhaken, Brandverletzungen oder Stromschläge Personenschäden bewirken. Unterbrechen Sie vor Beginn von elektrischen Arbeiten die Stromversorgung. Wird der Strom vorher nicht abgeschaltet, kann es zu Stromschlägen, Schäden und Fehl- funktionen an der Ausrüstung kommen. Kapitel 1 | Wichtige Informationen NIBE™ F2300... - Seite 8 Berühren Sie die Tasten nicht mit nassen Händen. Dies kann zu Stromschlägen führen. Schalten Sie die Stromversorgung nicht sofort nach Betriebsstopp ab. Warten Sie mindestens 5 min, da ansonsten ein Wasserleck oder ein Schaden auftreten kann. Kapitel 1 | Wichtige Informationen NIBE™ F2300...
-
Seite 9: Seriennummer
Personenschäden führen kann. Seriennummer Die Seriennummer finden Sie oben links an der Rückseite und unten am Fuß des Produkts. ACHTUNG! Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden. Kapitel 1 | Wichtige Informationen NIBE™ F2300... -
Seite 10: Kontaktinformationen
Tel: +43 (0)7662 8963-0 Fax: +43 (0)7662 8963-44 E-mail: mail@knv.at www.knv.at NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) 647 00 30 Fax: (52) 647 00 31 E-mail: info@nibe.ch www.nibe.ch Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou Tel: +420 326 373 801 Fax: +420 326 373 803 E-mail: nibe@nibe.cz... - Seite 11 Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™ F2300...
-
Seite 12: F2300 - Eine Ausgezeichnete Wahl
F2300 – Eine ausgezeichnete Wahl F2300 ist eine Luft/Wasser-Wärmepumpe, die speziell für nördliche Klimabe- dingungen entwickelt wurde. Sie bezieht Energie aus der Außenluft. Daher müssen weder Bohrungen ausgeführt noch Erdkollektoren verlegt werden. Die Wärmepumpe ist für den Anschluss an Brauchwasserheizsysteme vorge- sehen. -
Seite 13: Wärmepumpe - Das Herzstück Des Hauses
80 °C Kondensor Expansionsventil Kompressor Förångare 0 °C 5 °C -3 °C 2 °C Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2300... - Seite 14 Wärmeenergie des erwärmten Wassers zum Brauchwasserspeicher des Hauses sowie zu den Heizkörpern bzw. Heizrohrwärmetauschern. Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2300...
-
Seite 15: Kontakt Mit F2300
Kontakt mit F2300 F2300 besitzt ein integriertes Steuersystem für Kontrolle und Überwachung des Wärmepumpenbetriebs. Bei der Installation nimmt der Installateur die erforderlichen Einstellungen des Steuersystems vor, damit die Wärmepumpe optimal in Ihrer speziellen Anlage arbeiten kann. Die Wärmepumpe wird je nach vorhandener Anlage auf unterschiedliche Weise gesteuert. -
Seite 16: Wartung Von F2300
Wenn Ihre Wärmepumpe im Außenbereich aufgestellt ist, muss eine gewisse externe Wartung ausgeführt werden. HINWEIS! Eine unzureichende Inspektion kann Schäden an F2300 verursachen, die nicht von der Garantie abgedeckt werden. Gitter kontrollieren Achten Sie über das gesamte Jahr regelmäßig darauf, dass die Gitter nicht durch Laub, Schnee oder andere Fremdkörper blockiert werden. -
Seite 17: Gehäuse Reinigen
Achten Sie bei der Reinigung darauf, dass an der Wärmepumpe keine Kratzer entstehen. Spülen Sie kein Wasser durch die Gitter oder über die Seiten. Es darf kein Wasser in F2300 eindringen. Vermeiden Sie außerdem einen Kontakt von F2300 mit alkalischen Reinigungsmitteln. - Seite 18 Jah- resver- brauch (kWh) Betrieb Standby Flachbildfernseher (Betrieb: 5 h/Tag, Standby: 19 h/Tag) Settopbox (Betrieb: 5 h/Tag, Standby: 19 h/Tag) DVD-Player (Betrieb: 2 h/Woche) Spielkonsole (Betrieb: 6 h/Woche) Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2300...
-
Seite 19: Energiezähler
Monat. Auf diese Weise erkennen Sie rasch, ob sich der Stromver- brauch geändert hat. In Neubauten befinden sich oftmals doppelte Energiezähler. Es empfiehlt sich, bei der Berechnung des Haushaltsstroms die Differenz zu berücksichtigen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2300... - Seite 20 Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Wohnung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2300...
-
Seite 21: Komfortstörung
Eingriffe hinter festverschraubten Abdeckungen dürfen nur vom zuständigen Installateur oder unter dessen Aufsicht vorgenommen werden. HINWEIS! Da F2300 an zahlreiche externe Einheiten angeschlossen werden kann, sind diese ebenfalls zu kontrollieren. HINWEIS! Wenn sich Betriebsstörungen nicht mithilfe dieses Kapitels beheben lassen, ist der Installateur anzufordern. -
Seite 22: Niedrige Raumtemperatur
Externer Schaltkontakt zur Änderung der Raumerwärmung aktiviert. Kontrollieren Sie eventuelle externe Schaltkontakte. Falsche Einstellungen im NIBE-Innenmodul. Siehe Handbuch für das Innenmodul. F2300 nicht in Betrieb Die externe Regelausrüstung hat kein Startsignal erteilt. Kontrollieren Sie die Einstellungen für die Regelausrüstung. Ausgelöste Sicherung. -
Seite 23: Eisansammlung An Der Ventilatornabe
Die Zeitbedingungen lassen keinen Start zu. Warten Sie, bis die eingestellten Bedingungen abgelaufen sind. Eisansammlung an der Ventilatornabe Wenden Sie sich an Ihren Installateur. Eisansammlung an Ventilatorflügeln und Frontgitter Wenden Sie sich an Ihren Installateur. Kapitel 3 | Komfortstörung NIBE™ F2300... -
Seite 24: Technische Daten
4 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Instal- lateurhandbuch (www.nibe.de). Kapitel 4 | Technische Daten NIBE™ F2300... -
Seite 25: Glossar
Gegenwert von 4 Euro. Hierbei handelt es sich also um den Wir- kungsgrad der Wärmepumpe. Dieser wird über unterschiedliche Messwerte gemessen, z. B.: 7/45, wobei 7 für die Außenlufttemperatur und 45 für die gehaltene Vorlauftemperatur steht. Kapitel 5 | Glossar NIBE™ F2300... - Seite 26 Ein Speicher mit Glattrohrwärmetauscher. Das Wasser im Glattrohrwärmetau- scher erwärmt das Wasser im Speicher. Heizkörper Synonym für Heizelement. Für eine gemeinsame Nutzung mit F2300 müssen sie mit Wasser gefüllt sein. Heizungsmedium Warme Flüssigkeit, oft normales Wasser, das von der Wärmepumpe zum Klimatisierungssystem des Hauses strömt und für eine Beheizung der Woh-...
- Seite 27 Ventil, das sich bei zu hohem Druck öffnet und etwas Flüssigkeit austreten lässt. Tank mit Doppelmantel Ein Brauchwasserspeicher (Leitungswasser) wird von einem äußeren Gefäß mit Heizwasser (für die Heizkörper des Hauses) umschlossen. Die Wärmepum- Kapitel 5 | Glossar NIBE™ F2300...
- Seite 28 Ein Maß für die Effizienz der Wärmepumpe. Je höher, desto besser. Wirkungsgrad Maß für die Wärmeenergieabgabe durch die Wärmepumpe im Verhältnis zur aufgenommenen Energie, die für den Betrieb erforderlich ist. Ein Synonym dafür ist COP. Kapitel 5 | Glossar NIBE™ F2300...
-
Seite 29: Zusatzheizung
Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wär- mepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solarkollek- toren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. Kapitel 5 | Glossar NIBE™ F2300... -
Seite 30: Sachregister
Fehlersuche, 19 Stromverbrauch , 16 Energiespartipps, 15 Technische Daten, 22 Stromverbrauch , 16 Wärmepumpe – das Herzstück des Hau- F2300 – Eine ausgezeichnete Wahl, 10 ses, 11 Fehlersuche, 19 Wartung von F2300, 14 Funktion der Wärmepumpe, 12 Bei längeren Betriebsunterbrechun-... - Seite 32 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 031762...
